产品详情

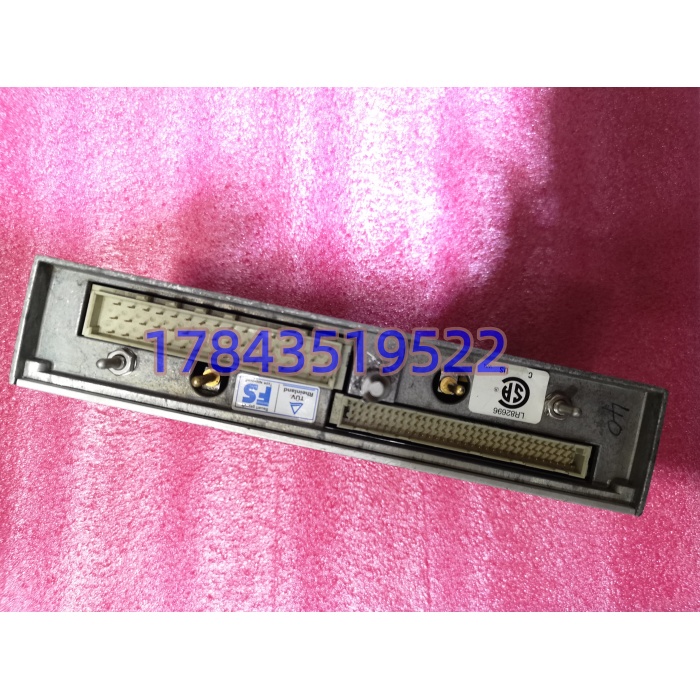

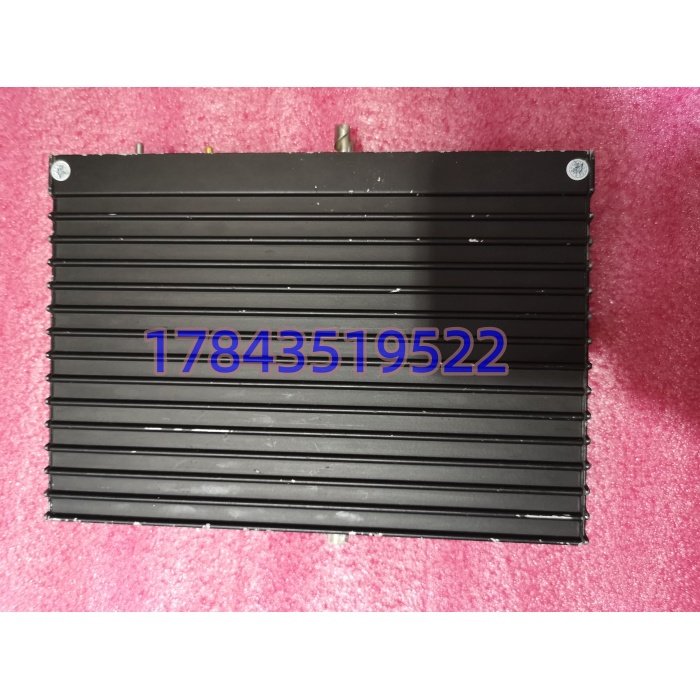

・型号：3301
・品牌：Triconex
・系列：Tricon TMR 安全 I/O 系列
规格参数
- 输入通道总数：32 路，共地分组设计
- 标称输入电压：24VDC
- 有效工作电压区间：15~30VDC
- 通道关断阈值：0~5VDC；导通阈值：15~30VDC
- 单通道输入阻抗：带底座约 3kΩ，无底座＞30kΩ
- 信号防抖延迟：通断切换＜10ms
- 内置诊断：FVD 强制值诊断，单通道检测时长＜2ms
- 最大信号切换速率：20 次 / 秒（保障诊断覆盖率）
- 背板供电：5V 三重独立供电回路
- 整机功耗：约 12W
- 工作环境温度：-40℃ ~ +70℃
- 存储温度：-55℃ ~ +85℃
- 安全认证：IEC61508 SIL3、FM/UL 防爆认证（以原厂手册核对）
- 配套底座：2301 标准 DI 端子底座
产品介绍
3301 是 Tricon 老款 SIS 系统标配高密度开关量采集卡，专门采集现场紧急停车按钮、压力 / 液位开关、阀位反馈、火气探测器接点，全部测点由三组完全独立采集电路并行采样，硬件级三取二过滤干扰误信号。普通单冗余 DI 卡单通道短路、线路浪涌就会丢失测点，极易触发装置误跳机；这款模块单一路采集通道损坏不会影响另外两路表决结果，系统仅上报故障告警，安全联锁持续正常运行。同系列升级款 3302 为单通道隔离版本，抗现场串扰更强，但老项目机架、端子底座不能直接通用；存量在运 Tricon V8/V9 系统只能选用 3301 做替换备件。
应用场景与行业案例
痛点切入
安全开关测点受电机、变频器干扰频繁出现假信号，导致 ESD 误停机，单次停工损失几十万；常规 I/O 卡不能带电更换，检修必须切联锁、降负荷甚至全线停产；老旧化工机柜昼夜温差大，普通卡件通道漂移，故障预警缺失。
典型场景
- 炼化乙烯装置 ESD 系统：反应器超压开关、紧急停车按钮、切断阀反馈采集，三重表决杜绝干扰误跳。
- LNG 接收站火气系统：火焰探测器、可燃气体探头接点采集，保障防爆区域安全联锁可靠。
- 火力电厂机组 BMS：炉膛压力开关、燃料切断阀状态监测，机组运行可在线更换故障卡件。
- 油气长输管道站场：截断阀限位、高低压保护开关采集，宽温适配野外无恒温控制柜。
真实案例
沿海某 LNG 终端早年使用普通双通道冗余 DI 卡，夏季雷雨天气线缆感应浪涌，单块卡通道全部异常，ESD 触发全线停机，吹扫、重启耗时 8 小时。后期全部更换 3301 三重冗余 DI 模块，去年检修时一块 3301 内部单采集支路老化告警，系统自动屏蔽故障支路，剩余两路正常参与联锁，班组趁低负荷窗口在线更换卡件，整套装置未中断生产。仪表负责人坦言，TMR 硬件表决能大幅降低误停机概率，长期备件投入可以覆盖停工损耗。
常见问题解答
- 3301 支持带电热插拔更换吗？支持模块级热插拔，但不建议直接插拔。模块承载整套安全开关量测点，插拔瞬间会短暂丢失单卡全部 32 点信号，容易触发联锁动作；更换前必须将对应测点全部切旁路，再执行插拔操作。
- 该型号是否停产，有无兼容替代型号？3301 原厂已停止新机组标配供货，Last-time-buy 窗口关闭；升级直替型号 3302，单通道独立隔离，抗干扰更强，但端子底座、机架插槽定义不通用，改造需要重新布线；短期应急只能选用拆机 3301 备件。
- 新旧批次 3301 混用在同一机架会不会程序丢失、表决异常？控制器逻辑存储在主控闪存，不会丢失。新旧硬件固件版本差距过大时，会出现通道表决偏差巡检告警，但不影响联锁输出；同一机架统一同固件批次卡件，可消除日常巡检告警。

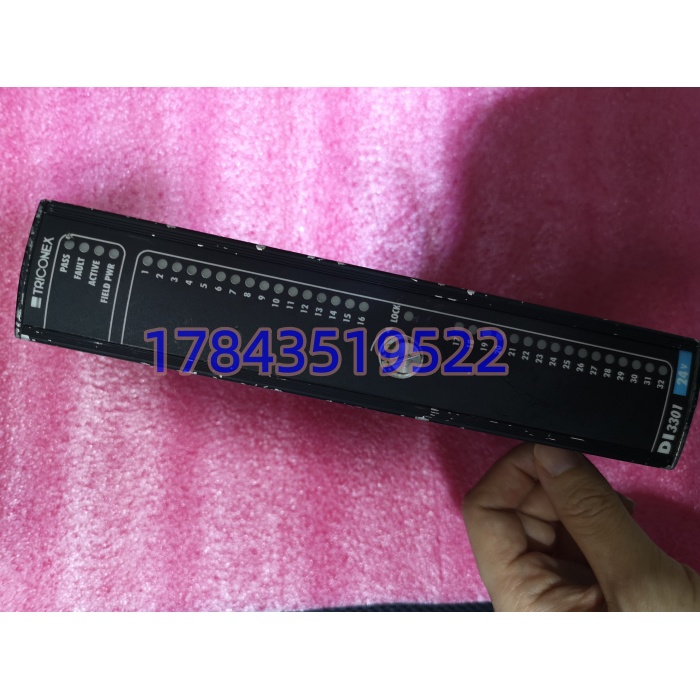

- 如何区分全新原装、拆机翻新、仿造卡件？原装全新外壳散热鳍片规整，背板金手指无任何插拔划痕，面板通道指示灯透光均匀；拆机件金手指有均匀磨损痕迹，主板电容轻微发黄；翻新件会更换电解电容，电容丝印与原厂不一致，长时间拷机易出现 FVD 诊断失效。收货后可接入标准 24V 开关信号做 24 小时表决测试。
- 现场干接点与有源 24V 信号能混接同一模块吗？可以，模块兼容无源干接点、24VDC 有源输入；但同一分组内不要混用高低压信号，容易产生串扰，造成通道状态读取错乱。
- 备件质保周期，通道无状态故障排查顺序是什么？全新库存件质保 12 个月，拆机备件质保 3 个月；出现测点无反馈先查现场开关、底座端子接线，再核对 24V 输入电压，最后更换 3301 模块，不要重启整套 Tricon 主控。
- 长期存放呆滞 3301 备件会不会上机失效？干燥密封存放 3 年内性能稳定；潮湿仓储备件背板触点易氧化，上机前完整执行 FVD 强制诊断测试，验证全部 32 通道采集、表决功能正常再接入安全联锁。
