描述
产品深度介绍
英维思 TRICONEX 2401 是 TRICONEX 3000 系列安全仪表系统（SIS）的核心数字输出模块，专为石油、化工、电力等高危行业的安全关键控制场景设计。作为三重冗余（TMR）架构组件，它将系统逻辑信号转换为 24VDC 工业驱动信号，直接控制阀门、电机、电磁阀等现场设备，实现紧急停车（ESD）与安全联锁功能。
该模块具备单通道故障不扩散的容错能力，系统可用性达 99.999%，满足 IEC 61508 SIL3 安全等级认证。每通道支持 2A 负载驱动，内置短路保护与实时诊断，响应时间≤1ms，可在 – 40°C 至 70°C 宽温环境稳定运行，适配严苛工业现场。

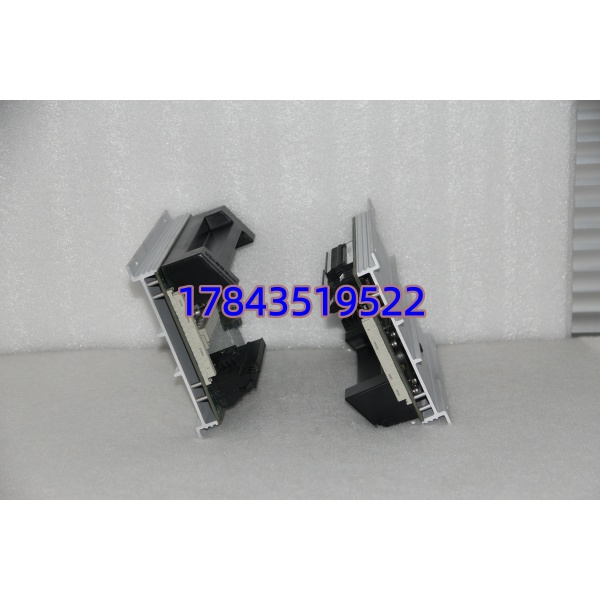

英维思2401
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | TRICONEX 2401 |
| 模块类型 | 数字输出模块（DO） |
| 通道数量 | 16 通道（每通道 2A） |
| 工作电压 | 24VDC（15–30VDC 宽压） |
| 冗余架构 | 三重冗余（TMR） |
| 安全认证 | IEC 61508 SIL3、TÜV 莱茵认证 |
| 工作温度 | -40°C ~ +70°C |
| 防护等级 | IP65（防尘、防溅水） |
| 响应时间 | ≤1ms（固态输出） |
| 功耗 | ≤4.1W |
| 安装方式 | 35mm DIN 导轨安装 |
| 尺寸 | 112mm×85mm×32mm |
| 重量 | 约 0.2kg |

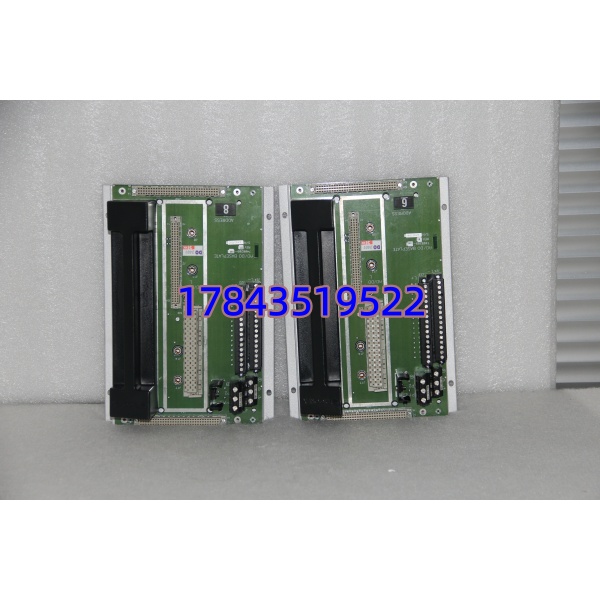

英维思2401
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 提前通知生产部门停机计划，确认工艺处于安全状态。
- 断开 SIS 系统总电源（含 UPS），等待 5 分钟确保电容放电完毕。
- 佩戴防静电手环，在防静电垫上操作，避免静电击穿模块。
工具与备份
- 工具：十字螺丝刀（PH1）、万用表、标签纸、手机。
- 备份：导出 SIS 程序至 U 盘；拍照记录旧模块接线、DIP 开关位置及机架布局。
阶段二：拆卸旧模块（15 分钟）
- 拆除模块前盖，用标签纸标注每根线缆对应的端子号。
- 逆时针松开端子螺丝，轻轻拔出线缆，避免损伤端子针脚。
- 按压模块底部 DIN 导轨卡扣，垂直向外拔出模块（避免磕碰背板连接器）。
- 检查背板连接器针脚是否弯曲、氧化，用压缩空气清理灰尘（禁止用手触摸针脚）。
阶段三：安装新模块（15 分钟）
- 核对新模块型号为TRICONEX 2401，确认外观无破损、防静电袋完好。
- 复刻配置：对照旧模块照片，设置 DIP 开关（站地址、波特率、终端电阻）。
- 终端电阻：仅总线首尾节点设为 ON，中间节点设为 OFF。
- 对准背板连接器防呆槽，垂直按压模块至卡扣 “咔哒” 锁定，确保与相邻模块对齐。
- 按标签恢复接线，顺时针拧紧端子螺丝（扭矩约 0.5N・m），轻拉线缆确认固定牢固。
自检清单
- DIP 开关设置与原模块一致
- 所有线缆接线正确、无松动
- 模块卡扣锁定，无倾斜
- 机架内无遗留工具
阶段四：上电测试（20 分钟）
- 上电前用万用表测量 24VDC 电源，确认电压在 21.6–26.4V 之间，无短路（+24V 与 GND 间电阻 > 10kΩ）。
- 先给 SIS 机架上电，观察模块 LED 指示灯：
- RUN 绿灯常亮：正常启动；ERR 红灯闪烁：故障告警，需排查配置或接线。
- 连接 TRICONEX 编程软件，扫描网络识别新模块，核对固件版本（建议 Vx.x 及以上）。
- 下载备份程序，切换至 RUN 模式，手动触发 3–5 个输出通道，验证现场设备动作正常。
- 系统带载运行 30 分钟，无报警、通讯稳定后，记录模块序列号及更换时间至维护日志。
⚠️ 常见上电问题
- 通讯失败：核对 DIP 开关地址、网线连接及交换机端口配置。
- ERR 灯常亮：固件版本不匹配，联系供应商刷新固件至兼容版本。
- 输出无响应：检查端子接线、负载电源及通道配置逻辑。
常见问题解答（FAQ）
Q1：TRICONEX 2401 支持热插拔吗？
A：不支持。该模块为 SIS 系统核心组件，更换必须断电操作。强行热插拔可能导致背板连接器烧毁、模块损坏，甚至引发系统误动作。若需不停机更换，需配置三重冗余机架，在冗余模式下逐块更换模块。
Q2：2401 和 DO2401 是同一款模块吗？
A：是同一系列，型号标识差异。行业内常将 TRICONEX 2401 简称为 DO2401（Digital Output 2401），核心参数完全一致：16 通道、24VDC、2A / 通道、三重冗余，可直接互换，无需修改程序。
Q3：2401 模块能和老款 TRICONEX 3000 系列兼容吗？
A：完全兼容。2401 为 TRICONEX 3000 系列通用 I/O 模块，适配所有同系列机架（如 8110、8120），无需升级背板或电源。替换后直接下载原程序即可运行，无需重新编译，适配老系统改造场景。
Q4：模块的质保期多久？售后怎么处理？
A：全新原装质保 12 个月（自发货日起），质保范围为非人为损坏的硬件故障（如输出通道损坏、通讯故障）。人为损坏（静电击穿、进水、接错电源）、超温 / 超压使用不在质保内。售后流程：① 提供故障照片 / 视频；② 远程协助诊断；③ 质保期内非人为故障，免费更换或维修。
Q5：市场上的 2401 有翻新件吗？怎么辨别全新原装？
A：存在翻新件，需警惕低价货源。翻新件多为旧模块维修后重新售卖，稳定性差、无质保。辨别全新原装的 3 个关键点：
- 包装：原厂防静电袋未拆封，附带装箱单、合格证、序列号标签。
- 外观：电路板无维修痕迹（无飞线、无重新焊接），接口针脚无划痕、无氧化。
- 溯源：提供序列号，可在霍尼韦尔官网查询生产日期及授权信息。我们供应的 2401 均为全新原装，可提供全套溯源资料及质检报告。
