描述
关键技术规格
- 端口
- 串行：4×RS-232/422/485，可配置 Modbus 主 / 从
- 并行：1×Centronics（隔离，接打印机）
- 协议：Modbus RTU/ASCII、TriStation 1131
- 隔离：端口间 500VDC 隔离
- 速率：4 串口合计 57.6 kbps
- 拓扑：RS-485 最长 1200 米，支持 1 主 32 从
- 冗余：支持双模块配置（非热备，可在线更换）
- 容量：单机箱最多 2 块 4119A，最多 7 个 Modbus 主站
- 工作环境：-40°C ~ +70°C
- 安装：Tricon 主机架逻辑插槽，支持热插拔
产品深度介绍

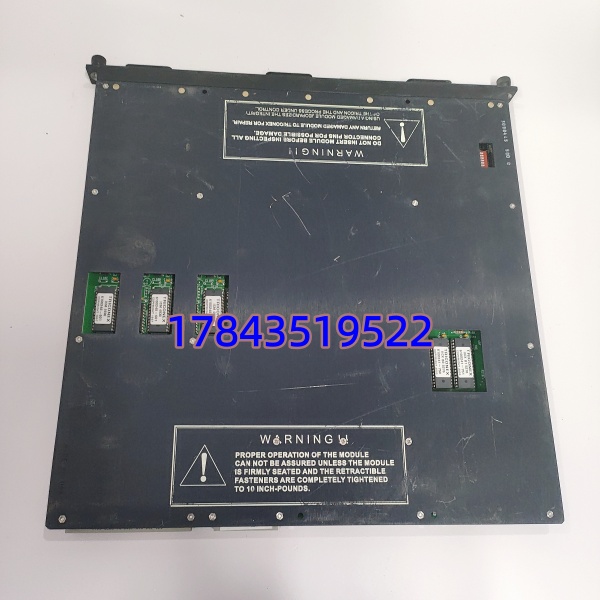

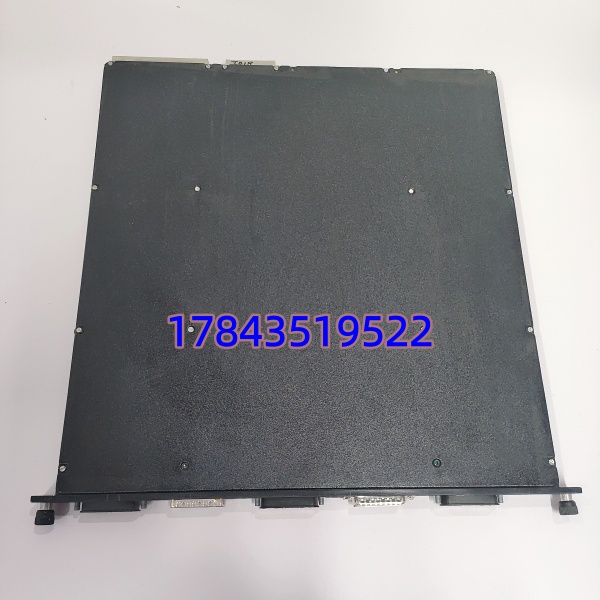

TRICONEX 4119A（EICM）是 Tricon 三重冗余 SIS 系统的核心通讯网关，负责安全系统与外界数据交互。4 个串口可独立配置为 Modbus 主站（读取 DCS/PLC 数据）或从站（向 DCS 上传 SIS 状态）；并行口用于事件记录打印。模块自带完整诊断，端口故障自动上报，不影响其他通讯。
作为 SIS 与 DCS 数据交互的关键通道，4119A 确保安全信号可靠传输，符合 SIL3 要求，广泛用于 ESD、F&G、锅炉保护等场景。
应用场景
- 石油化工 ESD 系统与 DCS 通讯
- 4119A 作为 Modbus 从站，向 DCS 上传 SIS 联锁状态、报警与诊断信息；同时作为主站，读取 DCS 工艺参数，实现联锁条件判断。
- 电力行业 锅炉保护 / 汽轮机 TSI
- 连接 TSI 振动监测设备（如本特利 3500），通过 Modbus 采集轴振、位移数据至 SIS，超限触发停机联锁。
- 油气行业 紧急关断 / 消防系统
- 与 F&G 系统通讯，接收火焰 / 气体报警信号，触发 ESD 关断；并行口打印联锁事件记录，满足合规追溯。
- 制药 / 精细化工 安全仪表系统集成
- 连接第三方 PLC / 仪表，实现 SIS 与过程控制系统的数据交互，保障安全联锁独立性与可靠性。
核心卖点与差异化
- 多协议多端口：4 串口 + 1 并口，同时支持 Modbus、TriStation 与打印，一卡多用。
- SIL3 安全认证：通讯链路符合 IEC 61508 SIL3，满足高风险行业安全标准。
- 长距离抗干扰：RS-485 可达 1200 米，500VDC 隔离，适配工业强干扰环境。
- 在线维护：支持热插拔与在线更换，不中断 SIS 运行，降低维护风险。
- 三重冗余兼容：无缝适配 Tricon TMR 架构，单卡故障不影响系统通讯。
常见替换与兼容
- 直接替换：4119A（新旧批次功能 / 引脚完全一致，直接插拔）
- 替代型号：4119（非 A 版，功能相近但端口隔离等级 / 温度范围略低，价格便宜约 10%）
- 不兼容：第三方通用 Modbus 卡（无 TMR 诊断、隔离不足，不满足 SIL3）
质量检测要点
- 端口测试：串口收发正常，Modbus 主从模式切换无误；并口打印正常。
- 隔离耐压：端口间 500VDC/1min 无击穿。
- 通讯稳定性：48 小时连续通讯无丢包、无断连。
- 固件与配置：固件版本匹配，默认参数备份可快速恢复。
