产品深度介绍
Triconex 4211 是 Tricon SIS 系统的高完整性 32 路 TMR 数字输出模块，专为石油、化工、电力等高危行业的安全仪表系统设计。模块采用三重冗余（TMR）架构，所有关键电路三模冗余并进行硬件表决，确保单点故障不影响系统运行，满足 IEC 61508 SIL3安全完整性等级认证。
4211 提供32 路完全独立隔离的固态输出通道，每通道可直接驱动 24VDC 现场设备（如电磁阀、继电器、指示灯），具备通道间、通道与系统间的电气隔离，有效抑制干扰。支持热插拔，可在线更换模块不影响系统运行，大幅降低维护停机风险。

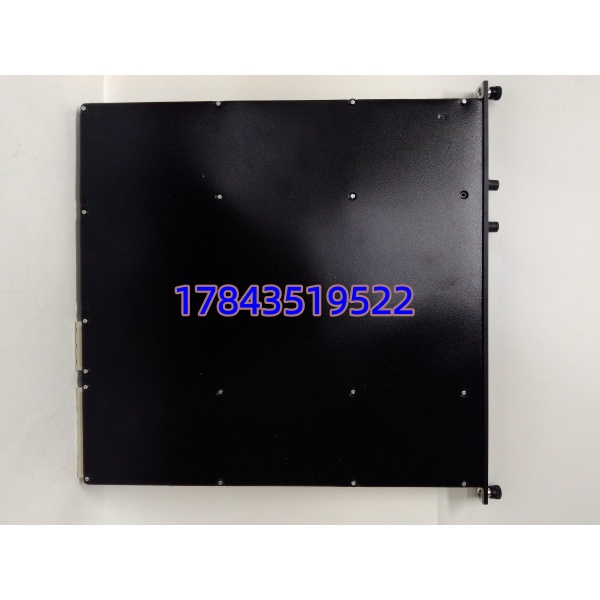

英维思4211
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 4211（DO32TMR） |
| 功能 | 32 路数字量输出、安全联锁、紧急停机控制 |
| 通道数 | 32 路，每通道独立隔离 |
| 输出类型 | 固态开关（无触点） |
| 输出电压 | 标称 24VDC，范围 18-32VDC |
| 单通道电流 | 最大 5A（电阻负载） |
| 隔离耐压 | 通道间：1500VAC；通道 – 系统：2500VAC |
| 安全等级 | IEC 61508 SIL3，TÜV 认证 |
| 架构 | 三重冗余（TMR），硬件表决 |
| 功耗 | ≤8W（典型值） |
| 工作温度 | -40°C ~ +70°C |
| 尺寸（长 × 宽 × 高） | 230×230×64 mm |
| 重量 | 约 2.8 kg |
| 热插拔 | 支持 |

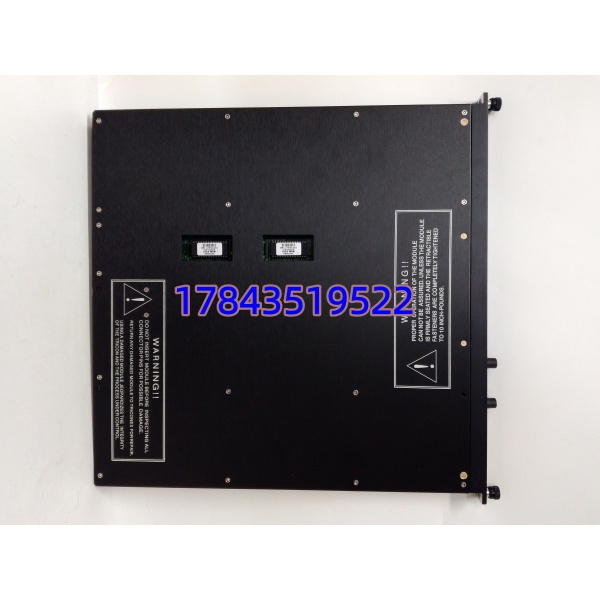

英维思4211
核心功能与特点
- 三重冗余（TMR）：关键电路三模冗余，实时硬件表决，单点故障不导致输出误动作，安全等级 SIL3。
- 32 路独立隔离输出：每通道电气隔离，互不影响，可驱动电磁阀、继电器、电机启动器等现场设备。
- 固态开关输出：无机械触点，寿命长、响应快（≤1ms）、无电弧，适合频繁动作场景。
- 实时诊断：模块内置自诊断，实时监测输出回路开路、短路、过载及模块健康状态，故障上报系统。
- 热插拔支持：在线更换模块，无需停机，维护便捷，降低生产风险。
- 宽温与抗扰：-40°C~+70°C 工作温度，抗振动、冲击，适应恶劣工业环境。
典型应用场景
- 石油 / 天然气：紧急停机（ESD）、燃烧器管理、阀门联锁控制。
- 电力行业：锅炉保护、汽轮机跳闸、发电机励磁控制。
- 化工行业：反应釜安全联锁、压力 / 温度超限保护、危险气体排放控制。

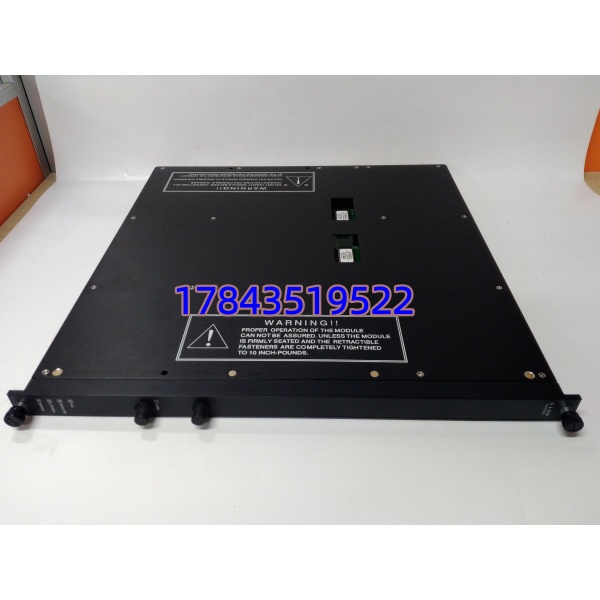

英维思4211
安装与维护要点
- 安装环境：安装于 Tricon 标准机柜，通风良好，远离强电磁干扰源（变频器、大电机）。
- 接线规范：
- 输出回路采用 24VDC 独立供电，与控制回路分开布线。
- 屏蔽电缆单端接地，避免地电位差引入干扰。
- 热插拔操作：
- 更换前确认新模块型号一致（4211）。
- 直接插拔，系统自动识别并恢复输出，无需重新配置。
- 日常维护：定期检查模块指示灯（PASS/FAIL/ACTIVE），清理防尘网，确保散热良好。
常见问题解答（FAQ）
Q1：4211 与 3721 的区别？A：3721 是模拟量输入模块（AI），用于采集现场 4-20mA/0-5V 信号；4211 是数字量输出模块（DO），用于驱动 24VDC 开关设备，功能方向相反，均为 TMR 冗余设计。
Q2：4211 能否直接驱动 220VAC 设备？A：不能直接驱动。4211 输出为 24VDC 固态开关，需外接中间继电器（24VDC 线圈）转接 220VAC 负载。
Q3：模块故障后如何判断？A：正常时 PASS 灯常亮；FAIL 灯亮表示模块故障（如冗余不一致、输出短路）；ACTIVE 灯闪烁表示有输出动作。可通过 Tricon 工程师站查看详细故障代码。
Q4：是否支持冗余配置？A：支持。可在 Tricon 系统中配置双 4211 模块冗余，实现输出通道级冗余，进一步提升关键回路可靠性。
