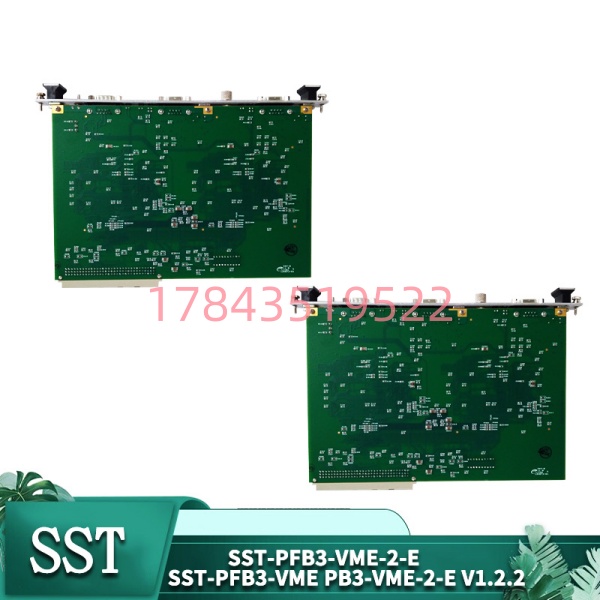

SST SST-PFB3-VME-2-E | VME总线PROFIBUS DP主站卡 双通道冗余

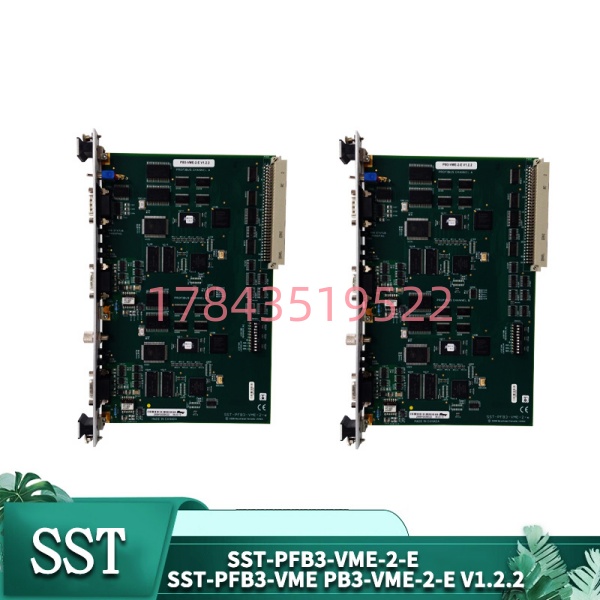

SST SST-PFB3-VME-2-E | VME总线PROFIBUS DP主站卡 双通道冗余 - 图片 2

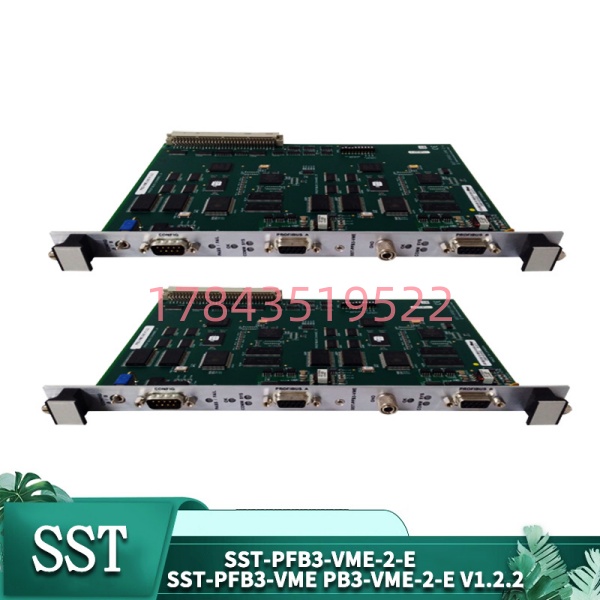

SST SST-PFB3-VME-2-E | VME总线PROFIBUS DP主站卡 双通道冗余 - 图片 3
SST SST-PFB3-VME-2-E | VME总线PROFIBUS DP主站卡 双通道冗余 - 图片 4

SST SST-PFB3-VME-2-E | VME总线PROFIBUS DP主站卡 双通道冗余

原价为：¥54,866.00。当前价格为：¥51,235.00。

· 型号: SST-PFB3-VME-2-E (PB3-VME-2-E, 固件版本V1.2)
· 品牌: SST (原Woodhead，现属Molex)
· 系列: PFB3系列VME总线PROFIBUS通信接口卡
· 核心功能: 将VME总线系统连接到PROFIBUS DP网络，实现主站/从站通信
· 成色: 全新原装 (New Surplus)，非翻新
· 产品类型: VME总线PROFIBUS DP通信控制器
· 关键规格: 双独立Profibus通道 | 12 Mbps | 最多125从站/通道 | 支持DP-V1 | 宽温-25°C~+70°C
· ⚠️ 原SST品牌，现属Molex/Woodhead产品线

我要购买
分类：

描述



关键技术规格

参数项 规格值
型号 SST-PFB3-VME-2-E (PB3-VME-2-E，固件V1.2)
制造商 SST (Molex/Woodhead)
总线类型 VME64 / VME64x (6U单槽，兼容J1/J2)
PROFIBUS接口 2个独立通道，DB9母头，RS-485，1500V光隔离
通信协议 Profibus DP-V0、DP-V1 (Class 1 & 2主站，从站可配)
波特率 9.6 kbps ~ 12 Mbps (所有标准速率自适应)
最大从站数 每通道125个 (双通道总计最多250个)
数据交换 双端口RAM 8K×16 bit，零拷贝，延迟<50µs
处理器 Profibus ASIC (Siemens SPC3或同级) + 独立CPU
VME寻址 A16/A24/A32，D16/D32
工作温度 0°C ~ +60°C (E版扩展 -25°C ~ +70°C)
存储温度 -40°C ~ +85°C
电源 +5V DC，背板供电，典型1.2A
尺寸 6U单槽，233mm×160mm×20mm
软件支持 SDK for VxWorks、Linux、Windows，FDT/DTM框架
认证 CE、FCC、UL



产品深度介绍

SST-PFB3-VME-2-E是美国SST公司（现属Molex/Woodhead）专为VME总线系统设计的高性能PROFIBUS DP通信接口卡。在20世纪90年代至2010年代，VME总线曾是军工、电力、轨道交通和高能物理实验装置的主流实时控制平台。这块卡的任务就是把这些老VME系统拉回到现代工业网络里——让它们能和西门子、ABB、菲尼克斯等品牌的PROFIBUS设备直接对话。

“-2-E”后缀的含义：

  • -2：双独立PROFIBUS通道。每通道有自己独立的CPU和协议芯片，可分别配置为主站、从站或主/从混合模式。两个通道可以跑不同的波特率、挂不同的从站，互不干扰。
  • -E：扩展温度版本。普通版工作温度0°C~+60°C，E版扩到-25°C~+70°C，带三防涂层，能扛5g振动和25g冲击。这玩意儿是给高原雷达站、舰载设备、野外试验台准备的。

核心设计亮点：
板载8K×16 bit双端口RAM，VME主CPU直接映射PROFIBUS过程数据，不需要额外内存拷贝。实测数据交换延迟低于50微秒。对于运动控制、同步采集这类对时序敏感的场景，这个指标很关键——软件协议栈根本做不到这个级别。

固件版本V1.2：你提供的V1.2版本固件支持完整的DP-V1协议栈，包括非循环通信、报警处理、从站参数化等高级功能。如果是老版本固件（比如V1.0），可能只支持DP-V0（循环数据交换），升级到V1.2才能用诊断数据读取这类功能。

有一点容易搞混：SST-PFB3-VME-2-E不是网关，它是插在VME机箱里的背板卡。它和VME主CPU通过背板交换数据，不经过以太网或串口转接。这意味着它只能用于VME系统，不能拿去给普通工控机当PROFIBUS主站用。



应用场景与行业案例

工程痛点：VME老系统要接新设备，原厂备件已停产

2023年，西北某风洞实验室的数据采集系统出了个问题：VME控制器想接一批新买的西门子ET200SP远程I/O站，但原系统的PROFIBUS接口卡坏了，型号是20年前的5136-PFB-VME，早就停产了。

设备科长老李到处找替代品，最后找到SST-PFB3-VME-2-E。插上去后，配置流程和老板子不太一样——新的PB3系列在启动时需要通过串口终端执行AutoRun=pfb3.ss3命令才能自动加载固件。这个变化在老手册里没写，折腾了半天才搞定。

典型应用场景

  1. 风洞/发动机试车台 – 数据采集与控制
    上百个压力、温度传感器通过PROFIBUS PA/DP耦合器接入。VME主站轮询所有从站，采集数据用于实时分析和存储。要求采样同步性好，双通道卡可以分两组采集，减轻单总线负载。
  2. 核电站棒控系统 – 冗余PROFIBUS网络
    核安全级系统要求通信通道物理隔离、双路冗余。SST-PFB3-VME-2-E的两个独立Profibus端口可构建A/B冗余环网，单卡故障切换时间<10ms。
  3. 轨道交通信号系统 – 联锁控制
    地铁、高铁的信号联锁系统很多基于VME架构。通过这块卡接入PROFIBUS轨旁设备（道岔、信号机、计轴器），沿用既有VME机箱，降低改造风险。
  4. 高能物理实验装置 – 加速器束流控制
    CERN、国内同步辐射光源等装置的束流诊断系统，大量使用VME机箱。PROFIBUS连接磁铁电源、真空计、束流位置监测器等设备，要求实时性高、数据吞吐量大。
  5. 军工/雷达系统 – 电子战仿真
    雷达信号处理、电子对抗仿真平台，VME架构占主导。SST-PFB3-VME-2-E的宽温设计和三防涂层满足军用环境要求。

案例：某风洞实验室的PROFIBUS接口升级

2024年，西南某风洞的VME数据采集系统要做改造。原来的PROFIBUS主站卡（5136-PFB-VME）坏了，原厂早已停产，二手市场也找不到。

设备室主任老周找到我们，说有一批新买的西门子ET200SP I/O站等着接入，问能不能替。

我们发了一块测试卡过去，老周那边折腾了几天，反馈说启动流程不太一样——新卡需要用超级终端连串口，执行AutoRun=pfb3.ss3命令才能自动加载固件。老版本5136卡的自动运行是固件里写死的，新卡需要手动配这个命令。

配置完后，卡成功识别了所有ET200SP从站，I/O映射正常。老周后来专门打了个电话：“差点以为这块卡用不了，原来是启动命令没敲。手册上写得不清不楚，你们要是早点告诉我这个，能省一天时间。”

质量控制流程 (SOP)

我们经手的每一块都执行以下检测流程：

1. 入库验收

  • 原厂防静电袋完整性检查，序列号与标签一致性核验
  • PCB外观检查：金手指无氧化划痕、VME连接器针脚无弯曲、DB9座无锈蚀
  • 固件版本确认：通过串口终端读取固件版本，确认是否为V1.2或更新版本

2. 上机功能测试

  • 测试平台: VME64机箱 + VME主CPU板 + Windows/Linux测试主机 + SST配置工具
  • 通电自检: 插卡后上电，观察前面板LED状态：SYSFail(绿)、Watchdog(off)、COMM(绿)、SYS(绿/红)
  • 串口配置测试: 通过前面板DB9串口连接终端，执行AutoRun命令，验证固件加载
  • PROFIBUS主站功能测试:
    • 通道A配置为主站，连接西门子ET200S从站
    • 配置GSD文件，映射I/O数据
    • 验证循环数据读写
    • 测试DP-V1非循环通信（读从站模块状态）
  • PROFIBUS从站功能测试:
    • 通道B配置为从站，连接第三方PROFIBUS主站
    • 验证主站能正确读写卡的数据
  • 双通道独立测试: 通道A和B同时运行，配置不同波特率和从站，验证互不干扰
  • 波特率测试: 9.6k、187.5k、1.5M、12M逐档验证
  • 负载测试: 双通道满载运行48小时，监测模块温度和通信稳定性

3. 固件/软件验证

  • 通过串口或配置工具读取固件版本并记录
  • 如有需要，刷新到最新稳定版固件
  • 备份模块配置文件（GSD映射、节点地址、波特率等）

4. 最终质检与包装

  • 测试报告生成（含测试数据截图、模块序列号、双通道测试记录）
  • 防静电袋密封 + 防震气泡膜 + 加强纸箱
  • 粘贴QC PASSED标签（含测试工程师签名、日期）
  • 可选：提供测试过程视频给客户确认



技术避坑指南

搞VME+PROFIBUS的老炮儿都知道，这块卡功能强，但坑也不少。

❗ 坑1：启动时没敲AutoRun命令，固件不加载

问题: SST-PB3-VME-x系列的启动流程和老款5136-PFB-VME不一样。新卡上电后只跑Boot Code，需要用超级终端连串口，敲AutoRun=pfb3.ss3命令才能自动加载固件。如果忘了这一步，卡的状态灯正常但PROFIBUS不通。

避坑:

  • 首次上电前，用串口线（DB9直连）连到PC，打开终端软件（波特率115200等默认参数）
  • 上电后观察终端输出，在提示符下输入AutoRun=pfb3.ss3
  • 敲Reset命令使配置生效
  • 如果想永久保存，把AutoRun命令写入启动脚本

真实案例: 前面案例里老周那个风洞项目，就是栽在这个坑上。新卡到手先看启动流程，别拿老经验硬套。

❗ 坑2：双通道的串口切换拨码没拨对

问题: SST-PFB3-VME-2前面板只有一个DB9串口，但有两个通道。通过一个小拨码开关切换串口连接到通道A还是通道B。如果拨错了，你配置的是通道A，实际连上去的是通道B，参数写进去也没用。

避坑:

  • 查硬件手册确认拨码开关的位置和档位
  • 配置通道A时拨到A档，配置通道B时拨到B档
  • 配置完一个通道后拨到另一个，别两个一起配

口吻: 这问题不大，但能烦死你。拨码开关就那么一丁点大，眼神不好的得用手机放大看。配置之前先确认拨码位置，别瞎配。

❗ 坑3：GSD文件版本与从站固件不匹配

问题: PROFIBUS主站靠GSD文件识别从站。如果GSD版本和从站实际固件不匹配，可能某些功能（如DP-V1非循环读）不可用。

避坑:

  • 从设备供应商处获取最新版GSD文件
  • 在SST配置工具里导入正确的GSD后再配置从站参数
  • 如果从站固件升级过，确认GSD也要对应升级

案例: 某客户用SST卡连西门子ET200SP，能读到IO数据但读不到模块诊断信息。查了三天发现GSD文件版本是V1.0，而ET200SP固件已经是V4.0以上，需要GSD V2.0以上才支持DP-V1诊断。

❗ 坑4：PROFIBUS终端电阻和线缆

问题: PROFIBUS总线两端必须加终端电阻，线缆要用专用紫色PROFIBUS电缆。用普通RS-485线或者终端电阻没加对，通信会不稳定——特别是12Mbps高速率时，波形反射很敏感。

避坑:

  • 总线第一个设备和最后一个设备终端电阻ON，中间设备OFF
  • 用标准PROFIBUS连接器（如西门子6ES7972-0BB12-0XA0）
  • 线缆用PROFIBUS专用紫色双绞屏蔽线
  • 总线长度：12Mbps时不超过100米，1.5Mbps时不超过200米，更长距离加中继器
  • 屏蔽层单端接地

警示: 有客户用普通网线代替PROFIBUS电缆，距离50米，1.5Mbps时还凑合，一上12Mbps就狂丢包。换了紫色线，问题消失。别在这省钱。

❗ 坑5：VME地址跳线设置错误

问题: SST-PFB3-VME卡通过VME背板与主CPU交换数据，需要配置短地址（A16）区域。DIP开关设置错了，CPU找不到卡的共享内存区域。

避坑:

  • 查硬件手册中DIP开关与地址的对应表
  • 确认地址范围不与机架内其他VME卡冲突
  • 在VME主CPU的地址映射表里添加对应的地址段

恐吓: 某研究所的项目，卡插上去后VME主CPU死活访问不到。折腾两天发现DIP开关地址设成了8000h，但CPU的地址窗口只开了C000h-CFFFh。地址对不上，神仙也通不了。

❗ 坑6：-2-E型号的“-E”不代表所有批次都宽温

问题: 型号里的“-E”后缀代表扩展温度版本（-25°C~+70°C），但早期批次的-E卡可能没有三防涂层，或者只是商业级芯片筛选出来的。

避坑:

  • 采购时要求供应商提供批次号和原厂规格书
  • 如果用在野外、舰载等恶劣环境，确认卡确实有宽温和三防认证
  • 不放心的话，上机做高温老化测试（比如+60°C跑24小时）

口吻: “-E”只是个型号后缀，不代表每块卡都经过相同的筛选。关键应用买之前问清楚批次，别拿普通版当军规用。
