描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 兼容平台 | Rockwell ControlLogix/CompactLogix（1756 背板） |
| 通信协议 | PROFIBUS DP-V0（循环）、DP-V1（非循环） |
| 网络角色 | 主站（Master），可兼从站（Slave） |
| 物理接口 | DB9 母头（RS-485），EN 50170 标准 |
| 波特率 | 9.6k/19.2k/31.25k/45.45k/93.75k/187.5k/500k/1.5M/3M/6M/12Mbps |
| 最大从站数 | 125 个（主站模式） |
| 数据映射 | 直接模式：496 字节入 / 出；分页模式：1984 入 / 1968 出 |
| 背板供电 | 5V DC/850mA，无需外部电源 |
| 工作温度 | 0°C ~ +55°C |
| 尺寸（宽 × 高 × 深） | 标准 1756 模块尺寸 |
| 重量 | 约 430g |
| 认证 | CE、UL、RoHS |

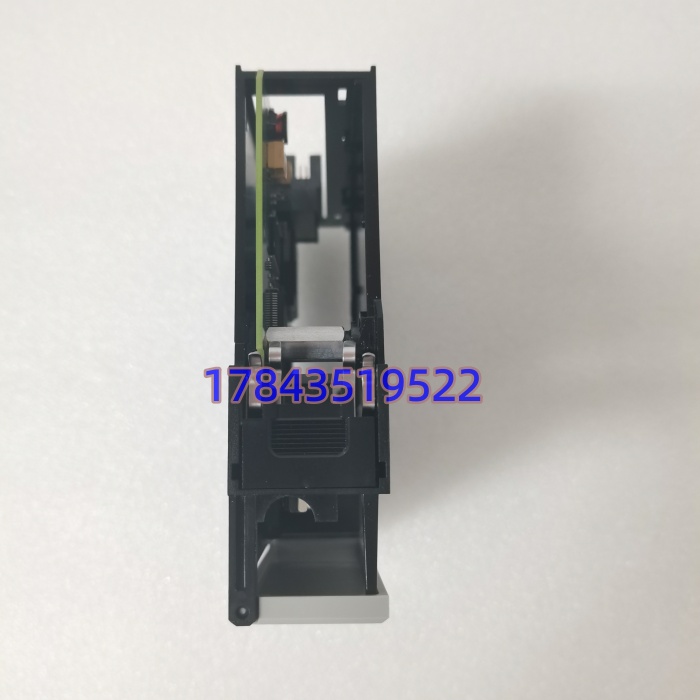

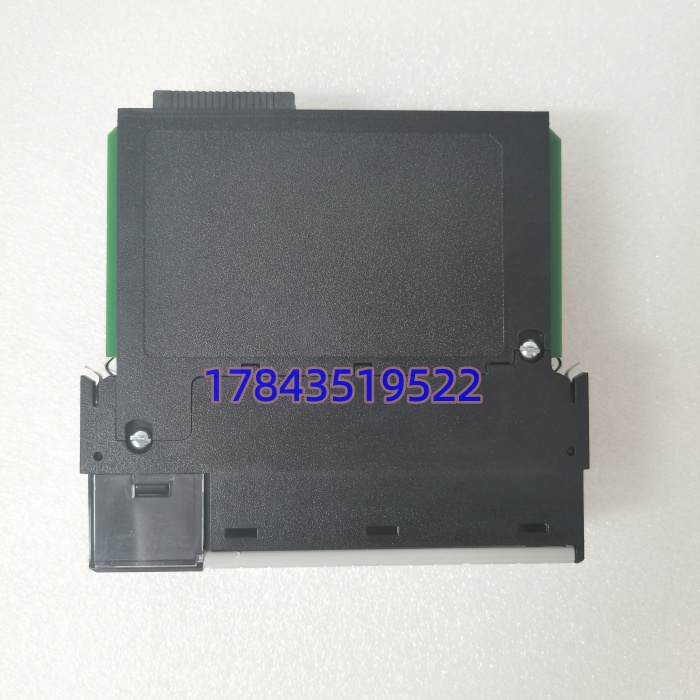

产品深度介绍
SST-PB3-CLX 是 Molex 旗下 SST 品牌专为Rockwell ControlLogix 平台设计的PROFIBUS DP 主站扫描模块，用于打通罗克韦尔 PLC 与西门子 / 施耐德等 DP 从站设备（变频器、远程 I/O、仪表）的通信壁垒。模块直接插入 1756 背板，通过 Studio 5000（RSLogix 5000）的 AOP 配置，无需额外编程，即可实现高速、实时数据交互。

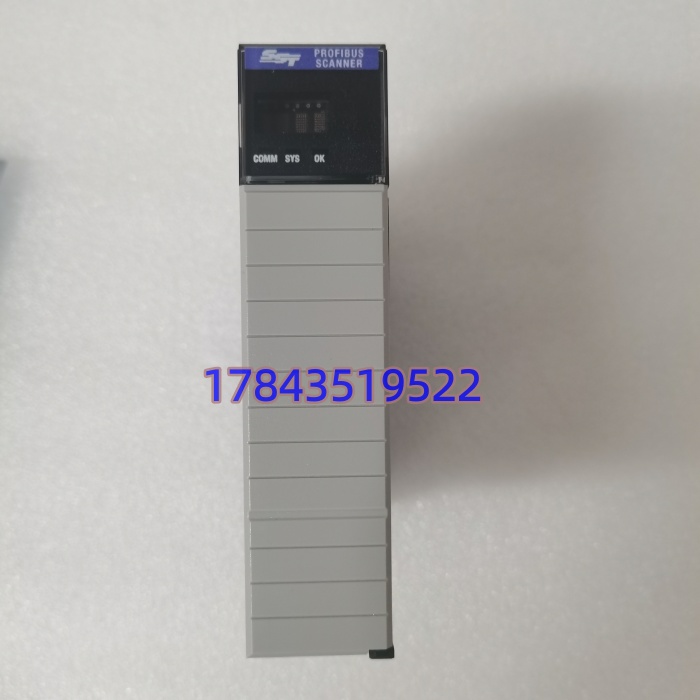

作为 DP-V0/V1 双协议主站，它支持循环 I/O 与非循环参数读写、报警处理，最大可管理 125 个从站，波特率高达 12Mbps。自带 3 路 LED（COMM/SYS/OK）与 4 位数码管，实时显示网络与模块状态，故障可精准定位。工业级隔离设计与宽温运行，适配冶金、化工、电力等恶劣工况，是跨品牌设备集成的核心备件。
应用场景与行业案例
工业现场常面临 “罗克韦尔 PLC + 西门子 DP 设备” 的异构集成难题，传统方案需加第三方网关，成本高、延迟大、稳定性差。SST-PB3-CLX 直接嵌入 ControlLogix 背板，原生支持 DP 协议，完美解决该痛点。
典型应用场景：
- 汽车制造 – 焊装 / 涂装线设备互联连接 ControlLogix 主 PLC 与西门子 S120 变频器、ET200 远程 I/O，实现工位联动与精准 motion 控制，满足高实时性要求。
- 冶金行业 – 轧线传动控制接入西门子 6RA70 直流调速器、ABB ACS800 变频器，传输速度 / 转矩给定与反馈数据，保障轧线同步精度，耐受高温高振动。
- 电力行业 – 辅机系统集成连接 ControlLogix 与 DP 协议的烟气分析仪、压力变送器、电动执行器，实现辅机参数集中监控与联锁控制，提升运维效率。
- 水处理 – 分布式 I/O 采集对接西门子 ET200SP 远程 I/O、DP 流量计 / PH 计，采集全厂工艺参数，控制泵阀与加药系统，适配潮湿腐蚀环境。
案例：某汽车厂焊装线通信改造2025 年，华东某车企焊装线原用第三方网关连接 ControlLogix 与西门子 DP 伺服，延迟高、丢包频发，导致焊接精度不稳、停机频繁。网关老化，原厂停产，替换成本高。
我们提供全新原装 SST-PB3-CLX 模块，1 周内完成供货、配置与调试。更换后：
- 通信延迟从 20ms 降至＜1ms，无丢包，焊接精度稳定在 ±0.02mm
- 省去网关，架构简化，故障点减少 60%，运维效率提升 50%
- 兼容原有 Studio 5000 程序，无需大改，改造成本降低 40%
- 连续运行 12 个月无故障，彻底解决原系统稳定性问题
