描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 型号 | 5136-DNS-200S |
| 制造商 | SST (Molex/Woodhead)，西门子授权生产 |
| 协议 | DeviceNet V2.0（Volume I & II） |
| 角色 | DeviceNet 从站（Slave），Group 2 Only Server |
| 支持波特率 | 125 / 250 / 500 Kbps（DIP 开关配置） |
| 最大 I/O 扩展 | 单适配器支持63 个ET200S 模块 |
| I/O 数据长度 | 最大输入 / 输出各 244 字节 |
| 供电 | 24VDC（11–25VDC 宽压） |
| 功耗 | 典型 3.3W；无扩展模块时 125mA |
| 隔离 | 500VDC 电气隔离 |
| 尺寸 | 120 × 50 × 70 mm |
| 重量 | 约 150g |
| 工作温度 | 0°C ~ +60°C |
| 认证 | CE、UL、cUL |

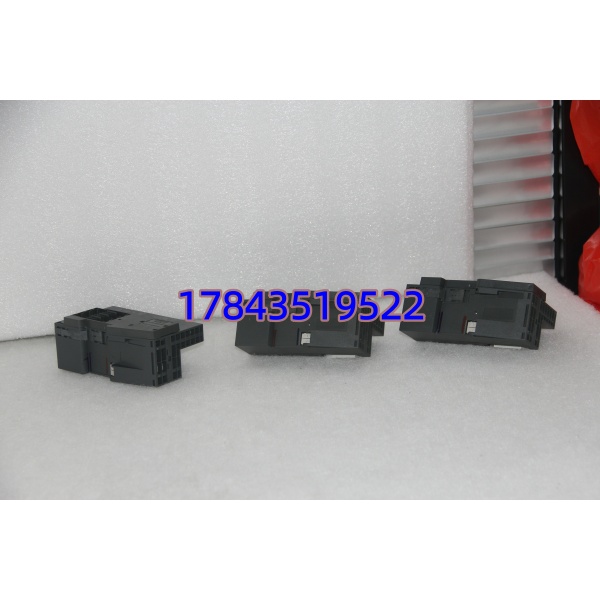

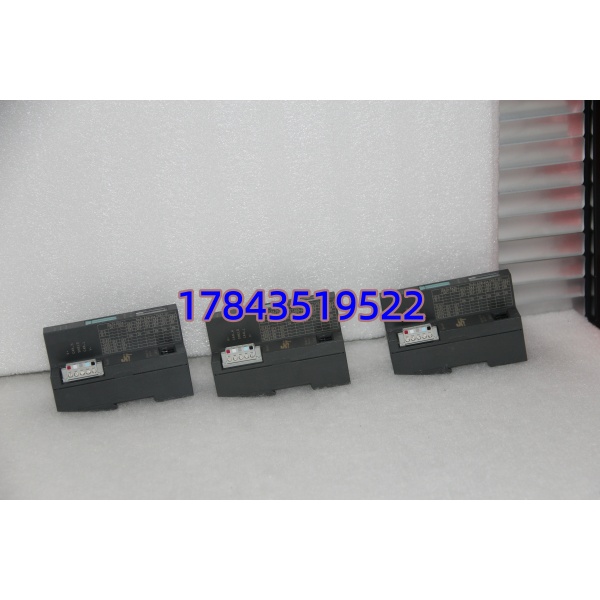

5136-DNS-200S
产品深度介绍
5136-DNS-200S 是SST（现属 Molex）基于西门子授权技术生产的ET200S 专用 DeviceNet 从站适配器，用于将西门子 ET200S 分布式 I/O 系统无缝接入 DeviceNet 现场总线网络。
模块作为协议转换网关，一侧连接 ET200S 背板总线，另一侧提供 DeviceNet 通讯接口，使 ET200S I/O 在 DeviceNet 网络中作为标准从站设备运行。支持即插即用，自动识别扩展模块，也可手动配置；具备完整的网络诊断与 I/O 状态监测功能，适配工业现场长期稳定运行需求。
5136-DNS-200S
应用场景与行业案例
DeviceNet 广泛应用于汽车制造、食品包装、物流输送、通用机械等北美品牌设备密集的场景，而 ET200S 是西门子主流分布式 I/O，该模块解决西门子 I/O 与 DeviceNet 主站（如罗克韦尔 PLC）互联互通问题。
典型应用：
- 汽车制造：焊装 / 涂装线 I/O 接入罗克韦尔 ControlLogix 系统
- 通用机械：包装机、纺织机等设备 与 DeviceNet 控制器对接
- 工厂改造：老旧 DeviceNet 系统升级，保留 I/O 无需更换
- 跨品牌集成：西门子 I/O 与罗克韦尔 / 欧姆龙等 DeviceNet 主站混合控制
案例：某汽车零部件工厂产线采用罗克韦尔 PLC（DeviceNet 主站），现场大量 I/O 需接入原 DeviceNet 网络。采用 5136-DNS-200S 后，直接安装于 机架首端，通过 DIP 开关配置节点地址与波特率，无需额外编程，快速实现所有 I/O 数据与罗克韦尔 PLC 双向交互，节省改造周期与成本。
入库质检与出厂测试
- 外观核验：原装铭牌序列号一致，外壳无破损、金手指无氧化
- 硬件测试： 机架上机，接入真实 DeviceNet 网络通讯测试
- 功能验证：波特率 / 节点地址配置、I/O 数据读写、总线稳定性测试
- 电气检测：绝缘电阻、回路通断、电压采样检测
- 包装出库：防静电袋密封 + 缓冲包装，附测试报告与实拍图
技术避坑指南
- 主从角色不可混淆本模块仅作DeviceNet 从站，不能作主站；主站需另配罗克韦尔 1756-DNB 等模块。
- DIP 开关配置必正确节点地址（0–63）与波特率必须与网络一致，错配导致网络冲突或无法通讯。
- 支持全系列 I/O 模块，但需注意最大 63 个扩展模块限制。
- 电源与接地规范24VDC 供电需稳定，接地良好；DeviceNet 总线需正确终端匹配（120Ω 电阻）。
- 停产替代方案原厂已停产，新项目建议用ET200SP + 第三方 DeviceNet 网关替代；老项目优先原装备件替换。
