西门子 7ME5034-0AA11-1AA0 | SITRANS F M Transmag2 电磁流量计变送器

描述

关键技术规格

7ME5034-0AA11-1AA0

产品深度介绍

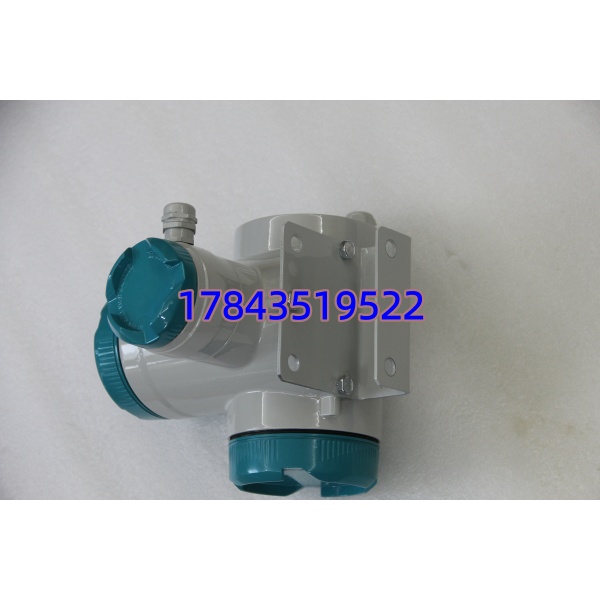

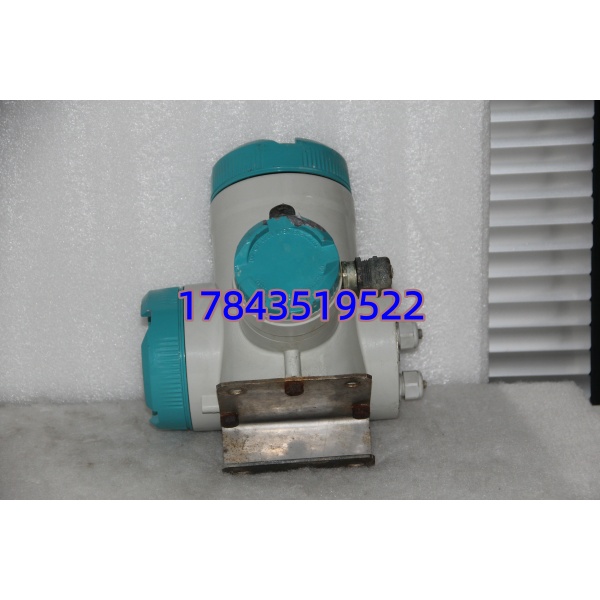

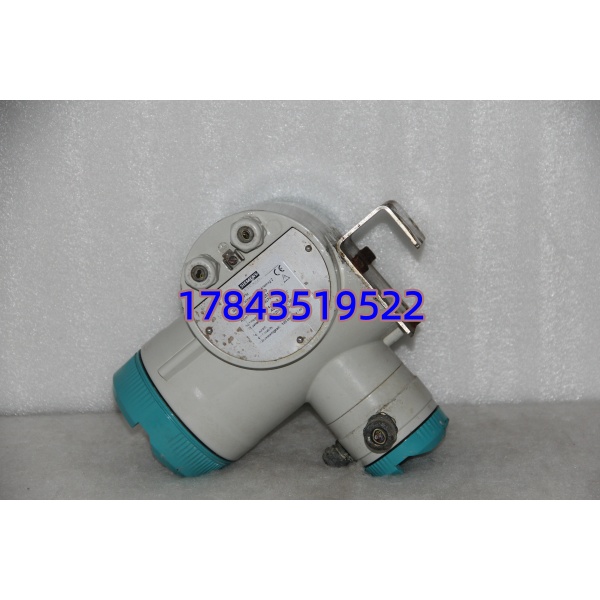

西门子 7ME5034-0AA11-1AA0 是 SITRANS F M Transmag 2 系列交变磁场电磁流量计变送器，专为常规直流磁场难以测量的复杂介质设计。相比传统电磁流量计，其交变脉冲磁场强度更高，可稳定测量高固含、高粘度、带磁性颗粒的矿浆 / 浆料，是化工、矿山、污水行业的主流选择。

采用 16 位微处理器，信号处理速度快；自带 SmartPLUG 智能插头，自动识别传感器型号并校正数据，免现场标定；支持 HART 通讯，可远程参数设置、故障诊断与数据读取；内置仿真器，便于调试与校验；具备传感器断线、电极污染、励磁异常等自诊断功能，保障长期稳定运行。

7ME5034-0AA11-1AA0

应用场景与行业案例

工程痛点描述

普通直流电磁流量计在测量含固量 > 3% 的纸浆、高粘矿浆、磁性颗粒介质时，信号漂移、稳定性差、误差大，频繁维护仍无法满足生产计量要求。

典型应用场景

1. 矿山冶金 – 矿浆 / 尾矿流量测量铜矿、铁矿、铝土矿的高固含矿浆、磁性矿浆流量监控，耐磨传感器 + 交变磁场，长期稳定无堵塞。
2. 化工行业 – 酸碱 / 浆料计量磷化工、钛白粉、锂电池材料的腐蚀性浆料、高粘度介质流量测量，HART 通讯接入 DCS 远程监控。
3. 污水处理 – 污泥 / 污水流量市政污水、工业废水的活性污泥、含油污水流量计量，分体式安装便于维护，IP65 防护适应潮湿环境。
4. 造纸制浆 – 纸浆 / 黑液测量造纸厂高浓度纸浆、黑液流量控制，交变磁场克服纤维干扰，保证计量准确，提高成纸质量稳定性。

真实案例

案例：某磷化工企业矿浆流量改造云南某磷化工企业原用普通直流电磁流量计测量磷矿浆（含固量 25%、带磁性颗粒），测量误差 > 5%，信号波动大，每班需人工校验，维护成本高。更换为西门子 7ME5034-0AA11-1AA0+911/E 传感器后，测量精度稳定在 ±0.2%，信号无漂移，免维护运行超 2 年；HART 通讯接入 DCS，实现远程监控与故障预警，每年减少维护成本约 15 万元。

7ME5034-0AA11-1AA0

质量透明化（检测流程）

1. 入库验收检测核对原厂序列号、德国制造标识与包装，检查外壳无破损、显示清晰、按键灵敏、接口完好，确认正品渠道。
2. 功能组态与通讯测试连接 SITRANS F M 911/E 传感器，完成参数组态、4-20mA 输出校准、HART 通讯测试，远程读写参数正常。
3. 电气性能测试110V/230V 双电压供电测试、绝缘电阻 > 20MΩ、励磁信号稳定、模拟量输出精度≤±0.1%。
4. 环境与稳定性测试高低温循环测试（-20℃~+60℃）、振动测试（抗工业振动）、连续 72 小时老化运行无异常。
5. 最终质检与包装质检员签字贴 QC 合格标签；防静电袋密封，气泡膜 + 硬纸箱防护，附原厂质保卡、测试报告与安装手册。

技术避坑指南

1. 介质电导率不足
   • 问题：测量非导电液体（如油、气体、纯水）时无信号、显示错误。
   • 避坑：仅用于电导率≥5μS/cm 的导电液体；纯水 / 油类选其他原理流量计（如质量 / 涡街）。
2. 传感器与变送器不匹配
   • 问题：混用直流磁场传感器（如 911/D），无法识别、测量异常。
   • 避坑：本型号仅适配交变磁场传感器 911/E（DN65+）；采购时传感器与变送器成套匹配。
3. 安装距离过长或线缆不达标
   • 问题：传感器与变送器距离 > 100m、用普通线缆，信号衰减、干扰大、误差增大。
   • 避坑：最大距离≤100m；用专用屏蔽电缆，屏蔽层单端接地，远离强电 / 变频器。
4. 忽略接地与电磁干扰
   • 问题：未良好接地、附近有变频器 / 大电机，信号漂移、跳变、通讯中断。
   • 避坑：传感器与变送器可靠接地（接地电阻 < 4Ω）；远离强电设备，线缆穿金属管屏蔽。
5. 参数组态错误导致测量不准
   • 问题：管径、量程、介质类型设置错误，显示流量与实际偏差大。
   • 避坑：组态时严格核对传感器 DN、量程范围、介质电导率；利用 SmartPLUG 自动识别功能减少人为错误。
