描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 订货型号 | 6SN1227-2ED10-0HA0 |
| 输入电压 | 115 / 230 V AC，单相，50/60 Hz |
| 输出电流 | 4.5 A（230V） / 8 A（115V） |
| 控制方式 | 脉冲 / 方向信号（适配 FM STEPDRIVE） |
| 外形尺寸（高 × 宽 × 深） | 130 × 80 × 130 mm |
| 重量 | 约 0.9 kg |
| 工作温度 | 0°C ~ +40°C |
| 防护等级 | IP20 |
| 适配电机 | SIMOSTEP 步进电机（1FL3/1FL4 系列） |
| 兼容系统 | SINUMERIK 802D、810D、840D 等 |

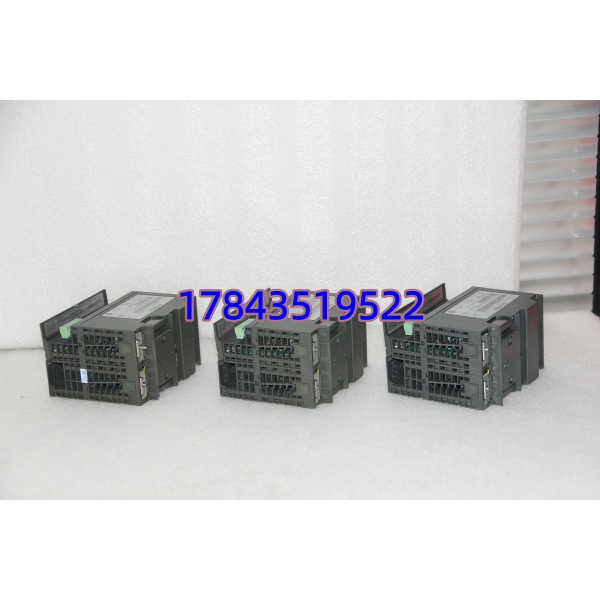

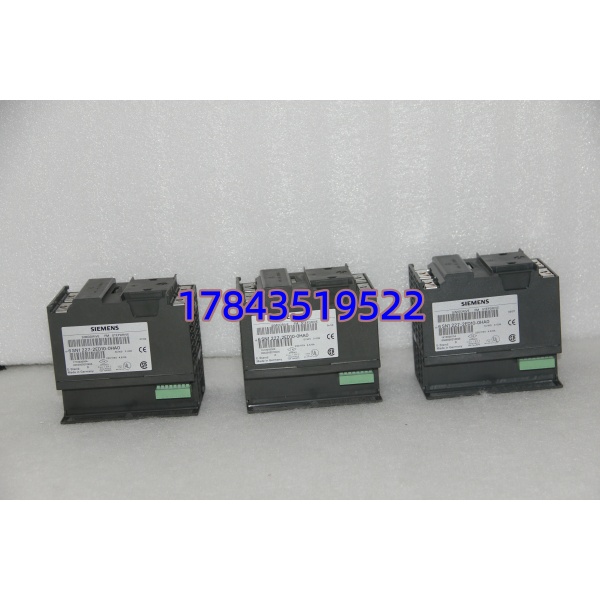

6SN1227-2ED10-OHAO
产品深度介绍
西门子 6SN1227-2ED10-0HA0 是SIMODRIVE 611 系列的紧凑型步进驱动电源（FM STEPDRIVE），专为 SIMOSTEP 系列步进电机设计，将数控系统的脉冲指令转换为大功率驱动电流，实现精准定位控制。
采用单相 115/230V AC 供电，体积小巧（130×80×130mm），直接安装于控制柜 DIN 导轨，无需额外散热，适合小型数控设备、专用机床及自动化生产线。作为已停产备件，是老旧设备维保替换的核心选择。

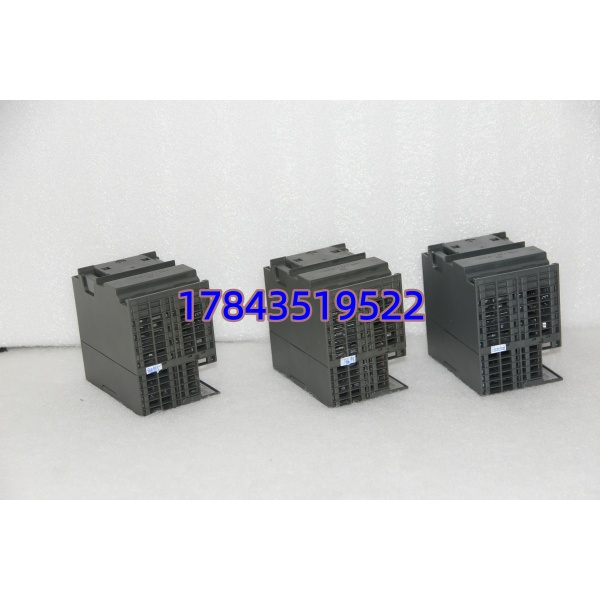

6SN1227-2ED10-OHAO
应用场景与行业案例
工程痛点
早期西门子数控设备（如 802D、810D 系统）大量采用 SIMOSTEP 步进电机 + 6SN1227 驱动方案。运行多年后，驱动模块老化、输出不稳、报警频发，导致定位不准、丢步、加工报废。原厂已停产，新伺服系统替换成本高、停机时间长。
典型应用场景
- 小型数控铣床 / 车床SINUMERIK 802D 系统小型数控设备，替换故障步进驱动，恢复三轴联动定位精度，保障模具加工与零件生产。
- 专用自动化机床电子加工、医疗器械、钟表制造等专用设备，步进驱动损坏后直接替换，无需改动系统与程序，降低改造成本。
- 老旧生产线改造汽车零部件、家电行业老旧生产线，批量替换老化步进驱动，统一备件规格，简化维保管理，减少停机风险。
真实案例
案例：某精密零件厂数控铣床步进故障抢修去年 11 月，江苏某精密零件厂一台 SINUMERIK 802D 数控铣床突发E-stop 报警、X 轴丢步，无法加工精密零件，订单交付延误。
维修人员排查确认6SN1227-2ED10-0HA0 驱动模块老化、输出电流不稳。原厂备件已停产，翻新件质量无保障；若更换整套伺服系统，费用超 8 万，停机至少 7 天。
紧急采购6SN1227-2ED10-0HA0翻新测试件，到货后直接 DIN 导轨安装，对接原有脉冲信号与电机线。全程仅用 1.5 小时，通电后定位精准，丢步现象消失，设备立即复产。
该厂后续又采购 2 块同型号备件作为储备，彻底解决步进驱动老化隐患。
质检交付说明（透明化检测）
- 入库核验序列号、原厂标识，外观无破损、无划痕、无锈蚀
- 通电测试：115/230V AC 输入，输出电流稳定、无抖动
- 信号测试：脉冲 / 方向信号响应正常，无丢步、无错位
- 负载测试：连接 1FL3 步进电机，满载运行 24 小时，监测温升与稳定性
- 绝缘测试：高压摇表检测绝缘电阻，符合工业标准
- 防静电密封包装，附带质检报告，支持到货验收测试
