描述
关键技术规格
| 参数项 | 规格数值 |
|---|---|
| 适配系统 | SINAMICS S120 伺服驱动系统 |
| 模块类型 | 单电机模块（1 轴），书本型（Booksize） |
| 直流母线输入 | 510 ~ 720V DC（额定 600V DC） |
| 输出 | 3AC 400V，额定 18A（基载 15.3A） |
| 冷却方式 | 内部风冷（Internal Air Cooling） |
| 输出频率 | 0 ~ 650 Hz |
| 通讯接口 | 集成 DRIVE-CLiQ 高速通讯 |
| 安全功能 | 扩展安全集成（STO/SS1 等） |
| 防护等级 | IP20 |
| 工作温度 | 0℃ ~ +40℃ |
| 尺寸（宽 × 高 × 深） | 50 × 270 × 410 mm |
| 重量 | 约 5.06 kg |
| 认证标准 | CE、UL 工业控制认证 |

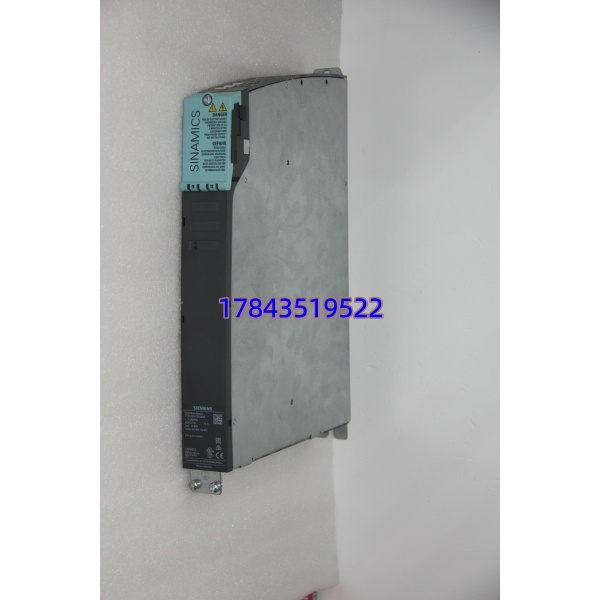

6SL3120-1TE21-8AA4
产品深度介绍
西门子 6SL3120-1TE21-8AA4 是 SINAMICS S120 系列的书本型单电机模块，作为伺服驱动核心功率单元，负责将直流母线电压逆变为三相交流电，驱动伺服电机高精度运转。
采用优化脉冲模式，低速转矩大、转速波动小，适配高速、高精、高动态响应工况；内部风冷设计，散热效率高，适配连续高负载运行；集成 DRIVE-CLiQ 接口，支持实时通讯与伺服闭环控制；内置安全集成功能（如安全转矩关断 STO），满足工业安全标准，是 系统单轴驱动、设备改造与备件替换的核心选择。

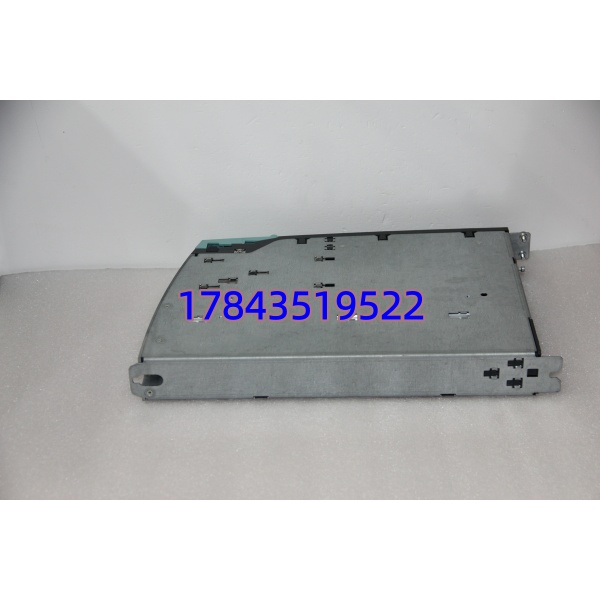

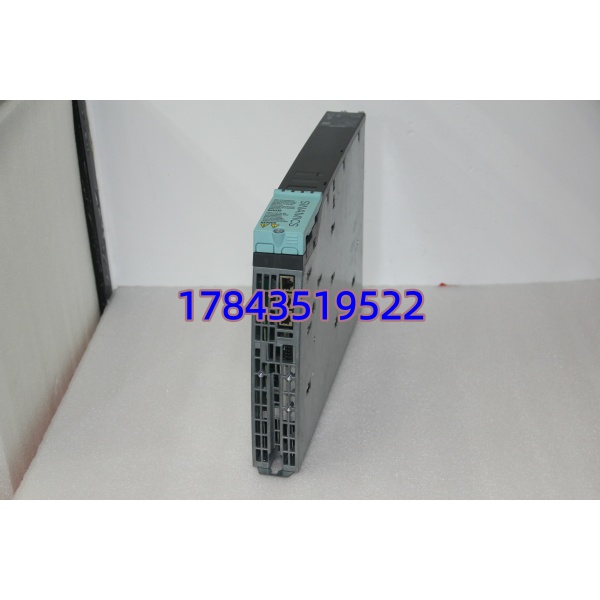

6SL3120-1TE21-8AA4
应用场景与行业案例
工程痛点描述
老款 系统伺服模块老化（驱动故障、通讯异常、过热停机），原厂 6SL3120-1TE21-8AA4 已停产，新模块需核对兼容性，替换难度大；模块故障直接导致设备轴运动失控或停机，影响生产线产能。
典型应用场景
- 机床加工 – 立式 / 卧式加工中心驱动 X/Y/Z 轴伺服电机，适配高速高精切削工况，保障定位精度与动态响应。
- 电子制造 – 贴片机 / 检测设备驱动高速移动轴，响应速度快、运行平稳，适配 24 小时连续生产。
- 包装印刷 – 高速包装机 / 印刷机驱动收放卷、进给轴，速度控制精准，适配高速连续运行工况。
- 老旧 系统模块替换，兼容原有系统与电机，低成本恢复设备运行能力。
真实案例
去年 11 月，上海某电子厂一台 系统高速贴片机 Y 轴报警，显示电机模块故障，设备停机。原厂查询 6SL3120-1TE21-8AA4 已停产，推荐替代型号 6SL3120-1TE21-8AD0。我们提供兼容备件，工程师核对程序与通讯参数，直接替换旧模块，通电后系统自动识别，Y 轴运动精度恢复正常，全程仅用 2.5 小时。设备恢复运行后，设备经理反馈：“停产备件不好找，替换后设备稳定运行，没耽误生产交期。”
质量透明化 SOP（入库→测试→出库）
- 入库验收检测
- 来源追溯：核验原厂序列号、出厂标签，确认正品货源
- 外观检查：模块无破损、风扇完好、接口无氧化、无维修焊接痕迹
- 附件核对：DRIVE-CLiQ 电缆、出厂合格证、接线手册齐全
- 上机功能测试
- 测试环境：西门子 系统测试机架
- 通电自检：600V DC 供电正常，电源指示灯亮起，无报错
- 带载测试：驱动伺服电机运行，转速平稳、无抖动，电流输出正常
- 通讯测试：DRIVE-CLiQ 通讯稳定，与控制器数据交互正常
- 生成测试报告，附功能测试视频与照片
- 电气参数测试
- 绝缘电阻：500V 摇表，模块对地≥10 MΩ，无漏电
- 电流输出：额定 18A 输出，精度误差≤±5%
- 温升测试：连续通电 24 小时，模块温升≤25℃，无异常发热
- 固件与配置验证
- 读取模块硬件版本与固件版本，记录归档
- 验证与 系统、伺服电机兼容性，无适配故障
- 最终质检与包装
- 质检员签字确认，贴 QC 合格标签
- 防静电袋密封，气泡膜 + 硬纸箱包装，防运输磕碰
- 随货附测试报告、质保卡与接线说明
技术避坑指南（老工程师经验）
1. 型号兼容性误判
- 问题：误将双轴模块（如 6SL3120-2TE21-8AA0）替代单轴模块，或未核对替代型号接口差异。
- 避坑：本型号为单轴 18A 书本型，停产替代型号为6SL3120-1TE21-8AD0，替换前核对接口与固件兼容性。
- 案例：某机械厂采购时选错双轴模块，到货后接口不符，无法安装，延误复产 2 天。
2. 直流母线电压异常
- 问题：输入 DC 电压低于 510V 或高于 720V，导致模块报警、输出异常，严重时烧毁模块。
- 避坑：接线前测量直流母线电压，确认 510~720V DC 范围；检查前端电源模块与制动单元，避免电压波动。
3. DRIVE-CLiQ 通讯故障
- 问题：通讯线接触不良、线序错误或阻抗不匹配，导致伺服通讯中断、轴失控。
- 避坑：使用原装 DRIVE-CLiQ 电缆，插接时确保接口卡紧；通讯线远离动力线，避免电磁干扰。
4. 散热风道堵塞
- 问题：模块风扇积尘、风道堵塞，导致散热不良、温度过高，触发过热保护或烧毁元件。
- 避坑：定期清理风扇与风道灰尘，保持散热通畅；安装时预留足够散热空间，避免遮挡风道。
5. 静电防护不当
- 问题：现场拆装未做静电防护，静电击穿模块内部芯片，导致模块报废。
- 避坑：操作必须佩戴防静电手环，在防静电垫上进行拆装；冬季干燥环境尤其注意，避免静电积累。
