描述
产品深度介绍

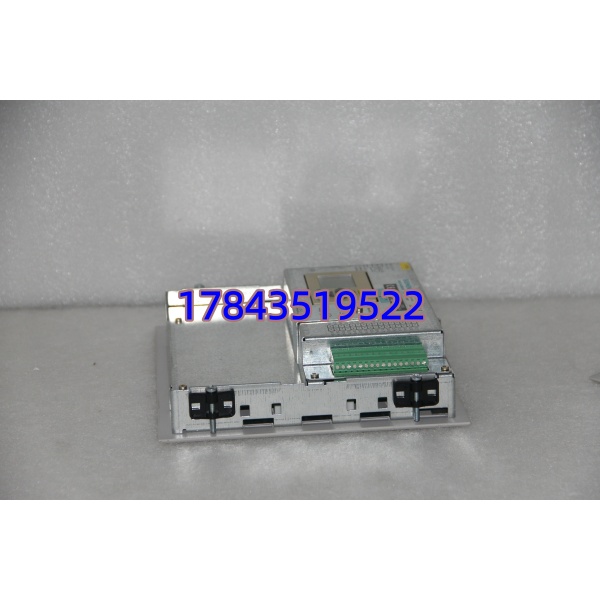

6AV3688-3ED13 是西门子紧凑型按键 HMI，适配中小型自动化设备现场操作使用。整机采用纯物理按键布局，无触控结构，粉尘、油污工况下操作更稳定。
面板搭载单色液晶屏幕，搭载 PROFINET 通讯端口，可直接对接西门子 S7-1200、S7-1500 等主流 PLC。组态操作简单，画面响应稳定，适合长期连续运行的工业场景，是小型产线、单机设备常用操作终端。
6AV3688-3ED13
关键技术规格
- 显示尺寸：3.6 英寸单色显示屏
- 操作方式：物理按键操作，无触摸屏
- 通讯接口：PROFINET 以太网接口
- 防护等级：前面板 IP65，背部 IP20
- 工作电压：24 V DC 工业标准供电
- 工作温度：0 ℃ ~ +55 ℃
- 存储温度：-20 ℃ ~ +60 ℃
- 组态软件：WinCC Flexible / TIA 博途
- 安装方式：机柜嵌入式安装
- 适配 PLC：S7-1200、S7-1500、S7-300/400
6AV3688-3ED13
应用场景与行业案例
多数小型自动化设备、辅机控制系统，长期使用触控屏容易出现失灵、误触问题。带物理按键的操作面板故障率更低，更适配车间粉尘、水汽环境。
典型应用场景
- 机械制造 小型机床、输送设备单机监控与参数修改
- 水处理 加药系统、净水设备就地操作与数据查看
- 暖通轻工 风机、泵组成套设备本地控制终端
- 包装设备 灌装、打包机械简易人机操作界面
真实案例江浙地区一家汽配加工厂，车间粉尘偏大，原有触控 HMI 频繁漂移失灵。更换 6AV3688-3ED13 按键面板后，依靠实体按键操作，设备故障率明显下降。同程序简单迁移，现场半天完成调试，长期运行稳定性大幅提升。
核心卖点与差异化
- 纯按键结构，抗粉尘耐油污，恶劣工况耐用性更强
- 原生 PROFINET 通讯，兼容西门子全系列主流控制器
- 体积紧凑，安装开孔小巧，老旧设备改造适配性高
- 组态通用，支持博途软件，项目迁移成本低
- 工业宽温设计，24 小时连续运行，运维成本更低
6AV3688-3ED13
替换与升级建议
✅ 直接替换
同型号 6AV3688-3ED13 直接互换，程序、接线、开孔尺寸完全一致，下载画面即可直接使用。
⚠️ 软件兼容替代
可替换同系列触控款精简面板，硬件开孔接近，需要微调画面布局与操作逻辑，调试周期较短。
❌ 硬件不兼容
老旧 TP 系列复古屏硬件接口与开孔尺寸差异大，需要改造柜体、重新组态，不建议临时抢修替换。
质量检测流程
- 入库验收：核对原厂序列号、外观壳体无划痕破损
- 通电检测：24V DC 上电测试屏幕显示与按键灵敏度
- 通讯测试：搭建仿真 PLC 环境，实测 PROFINET 通讯握手
- 老化测试：连续通电 24 小时，记录设备温升与运行状态
- 成品封装：防静电包装搭配加厚纸箱，粘贴质检合格标签
常见问题解答
Q1：6AV3688-3ED13 是否支持博途组态？A：完全适配 TIA 博途与 WinCC Flexible，常规项目可直接组态使用。
Q2：这款面板可以连接 S7-200 SMART 吗？A：原生不自带串口，需搭配通讯转接模块，不建议跨协议改造。
Q3：更换同型号设备需要重新写程序吗？A：同型号直接替换，导入原有 HMI 项目即可，无需额外修改逻辑。
Q4：质保周期多久？A：全新原装现货，提供 12 个月质保，非人为损坏可免费售后处理。
