描述
关键技术规格
| 参数项 | 规格数值 |
|---|---|
| 适配系统 | SINUMERIK 840C / 840CE 数控系统 |
| 面板类型 | M 型机床操作面板（无键盘接口） |
| 防护等级 | 正面 IP65（防尘、防溅水） |
| 安装方式 | 机柜嵌入式安装 |
| 工作电压 | 24V DC 外部供电 |
| 工作温度 | 0℃ ~ +55℃ |
| 重量 | 约 0.95 kg |
| 尺寸（宽 × 高 × 深） | 483×122×50 mm |
| 认证标准 | CE 工业控制认证 |
| 功能按键 | 含急停、模式选择、进给 / 主轴倍率、自定义键 |
6FC5103-0AD03-0AA
产品深度介绍

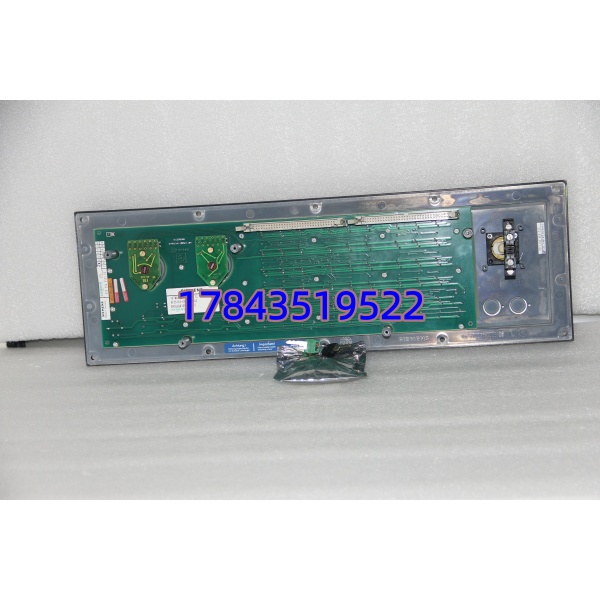

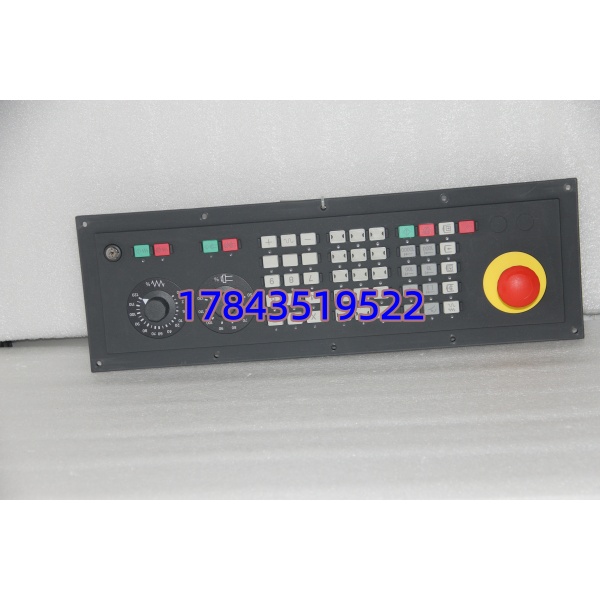

西门子 6FC5103-0AD03-0AA0 是 SINUMERIK 840C/840CE 数控系统的专用 M 型操作面板，作为机床人机交互核心部件，集成急停、模式切换、倍率调节等高频操作按键，适配车、铣、加工中心等各类 CNC 机床。
面板正面 IP65 防护，可抵御车间粉尘与冷却液飞溅；无键盘接口设计，结构更紧凑，适配狭小操作空间。按键触感清晰、耐用性强，适配长期高频操作工况，是老旧 840C/840CE 系统面板故障替换、设备改造的核心备件。
6FC5103-0AD03-0AA
应用场景与行业案例
工程痛点描述
老款 840C/840CE 数控机床操作面板老化（按键失灵、面板破损），原厂早已停产，新面板与老系统不兼容，替换难度大；面板故障直接导致机床无法手动操作、参数无法设置，整台设备停机，影响车间产能。
典型应用场景
- 机械制造 – 数控车床 / 加工中心适配 840C 系统车床、立式加工中心，用于手动换刀、主轴启停、进给调节等日常操作。
- 模具加工 – 高精度 CNC 机床模具车间 840CE 系统机床，面板稳定耐用，适配 24 小时连续加工工况，减少操作故障。
- 汽配行业 – 零部件加工机床汽车零部件生产线的数控铣床、钻攻中心，替换老化面板，恢复设备操作功能，保障产能。
- 老设备改造 – 840C 系统机床升级老旧机床改造项目，保留原有 840C 系统，替换破损面板，低成本恢复设备运行能力。
真实案例
案例：浙江模具厂 840C 加工中心面板替换去年 6 月，浙江宁波某模具厂一台 840C 系统立式加工中心操作面板按键全部失灵，机床无法手动对刀、调参数，整台设备停机。原厂查询该型号面板已停产 10 年，新面板无法兼容老系统。我们提供 6FC5103-0AD03-0AA0 库存备件，工程师现场核对接口与接线，直接替换旧面板，通电后系统自动识别，按键功能全部恢复，全程仅用 2 小时。设备恢复运行后，车间主任反馈：“本以为这台老机要报废了，换个面板就正常了，省下几十万设备采购费。”
质量透明化 SOP（入库→测试→出库）
- 入库验收检测
- 来源追溯：核验原厂序列号、出厂标签，确认正品货源
- 外观检查：面板无破损、按键无卡顿、急停按钮回弹正常、无老化发黄
- 附件核对：出厂合格证、接线手册齐全，包装完整
- 上机功能测试
- 测试环境：西门子 840C 数控系统测试机架
- 通电自检：24V DC 供电正常，面板指示灯亮起
- 按键测试：逐个测试急停、模式选择、倍率调节等所有按键，功能正常
- 通讯测试：与 840C 系统通讯稳定，无报错，操作指令响应及时
- 生成测试报告，附功能测试视频与照片
- 电气参数测试
- 绝缘电阻：500V 摇表，面板对地≥10 MΩ，无漏电
- 按键导通：每个按键导通电阻≤10Ω，接触可靠
- 温升测试：连续通电 24 小时，面板温升≤20℃，无异常发热
- 固件与配置验证
- 读取面板硬件版本，记录归档
- 验证与 840C/840CE 系统兼容性，无适配故障
- 最终质检与包装
- 质检员签字确认，贴 QC 合格标签
- 防静电袋密封，气泡膜 + 硬纸箱包装，防运输磕碰
- 随货附测试报告、质保卡与接线说明
技术避坑指南（老工程师经验）
1. 型号兼容性误判
- 问题：误将带键盘接口的面板（如 6FC5103-0AB03-0AA2）用于无键盘需求的 840C 系统，导致接口不匹配、无法安装。
- 避坑：840C/840CE 系统分带键盘与无键盘两种面板，本型号为无键盘接口 M 型面板，选型前核对系统接口定义。
- 案例：某机械厂采购时选错带键盘面板，到货后接口不符，无法安装，延误设备复产 3 天。
2. 接线正负极接反
- 问题：面板 24V DC 供电正负极接反，导致面板指示灯不亮、按键无反应，严重时烧毁面板内部电路。
- 避坑：接线前核对面板接线端子标识（V+ / V-），用万用表测量供电电压，确认正负极无误后再通电。
- 警示：接反电极导致的面板烧毁属于人为损坏，不在质保范围，维修成本高。
3. 安装尺寸不符
- 问题：机柜开孔尺寸与面板尺寸不匹配，导致面板无法嵌入安装，或安装后松动、进水进尘。
- 避坑：面板安装尺寸为 483×122 mm，开孔尺寸需预留 2-3 mm 间隙，安装前核对开孔尺寸，避免返工。
4. 环境防护不当
- 问题：面板安装位置靠近冷却液喷头、粉尘大，未做好防护，导致面板进水进尘，按键短路、失灵。
- 避坑：面板正面 IP65 防护，但背面无防护，安装时背面做好密封，远离冷却液飞溅区域，定期清理面板表面粉尘。
5. 急停按钮操作不当
- 问题：频繁暴力按压急停按钮，或复位时未旋转直接硬拉，导致急停按钮卡死、损坏，无法正常启停。
- 避坑：急停按钮按压时垂直用力，复位时按箭头方向旋转解锁，避免暴力操作，延长使用寿命。
