西门子 6ES7422-7BL00-0AB0 VER.5 | S7-400 数字量输出模块

描述

关键技术规格

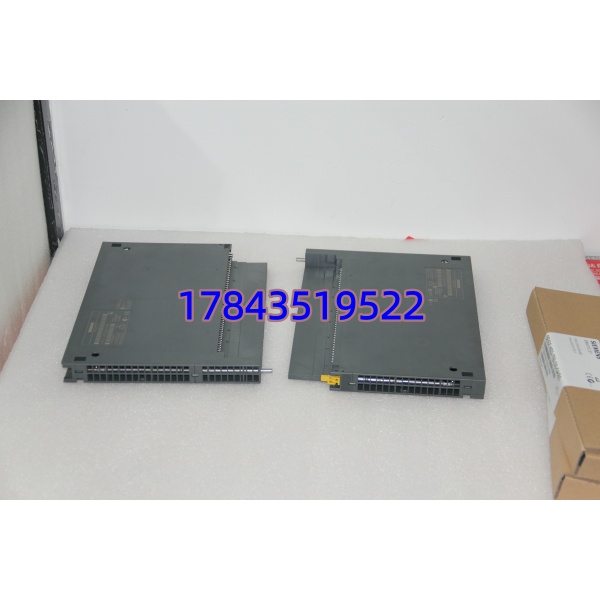

6ES7422-7BL00-0AB0 VER.5

产品深度介绍

西门子 6ES7422-7BL00-0AB0（VER.5）是 S7-400 系列 PLC 的高密度数字量输出模块，型号 SM422，提供 32 路 24V DC 晶体管输出，专为大型自动化系统的开关量控制设计。

模块采用分组光电隔离设计，抗干扰能力强；每路带短路 / 过流保护，可直接驱动电磁阀、接触器、指示灯等负载；支持诊断报警，可精准定位故障通道，减少停机排查时间。高密度 32 点设计，节省机架插槽，适合点数集中的大型项目。

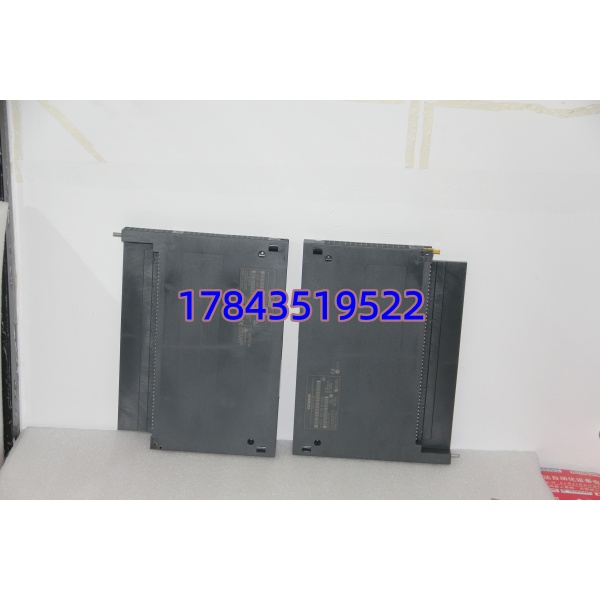

6ES7422-7BL00-0AB0 VER.5

应用场景与行业案例

工程痛点

大型 DCS/PLC 系统（如 S7-400）常需大量开关量输出控制执行器，单模块点数少会占用过多机架插槽，增加成本与布线复杂度；同时工业现场电磁干扰强，普通模块易误动作。

典型应用场景

1. 石油化工 – 大型 DCS 控制系统用于炼油、化工装置的电磁阀、电动阀、现场指示灯控制，高密度输出适配大量执行器场景。
2. 电力行业 – 电站辅机与输配电控制火力 / 水力发电厂的风机、水泵、断路器、隔离开关的开关控制，高可靠性适配强电磁环境。
3. 冶金行业 – 高炉 / 轧线自动化高炉阀门、轧机辅助设备、冷却系统电磁阀控制，耐高温、抗粉尘、抗干扰。
4. 水处理 – 大型污水 / 净水厂格栅机、刮泥机、加药阀、排污阀的批量开关控制，适配 24V DC 执行器。
5. 大型制造 – 汽车整车 / 电子工厂生产线流水线、输送线、工位设备的电磁阀、电机启停控制，高密度节省安装空间。

真实案例

去年山东某大型炼化项目，S7-400 DCS 系统需新增 120 路数字量输出控制现场阀门。

原方案用 16 点模块，需 8 块，占用大量机架插槽，布线繁琐。更换为 6ES7422-7BL00-0AB0（32 点）后，仅需 4 块，插槽占用减少 50%，布线工作量减半，调试周期缩短 3 天。

模块投用后运行稳定，抗干扰能力强，未出现误动作或故障，适配现场复杂电磁环境。

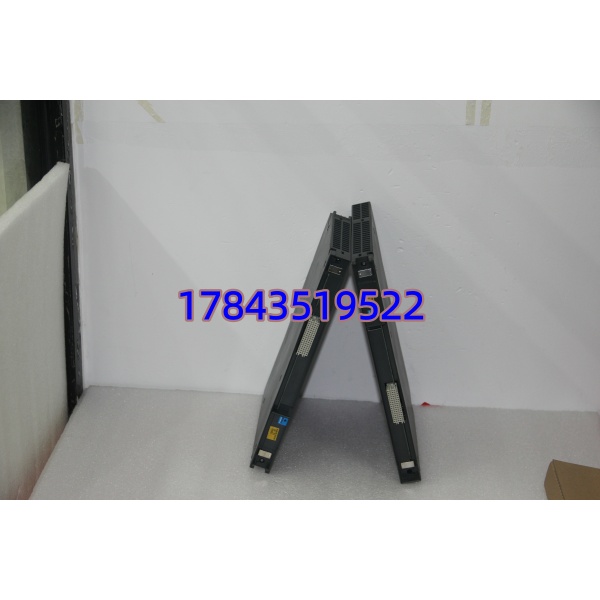

6ES7422-7BL00-0AB0 VER.5

质量检测流程

1. 入库验收检测核验西门子原厂标签、序列号及版本 VER.5，检查外壳无破损、端子无变形、电路板无腐蚀氧化，核对出厂合格证与原厂装箱单。
2. 上机功能测试接入 S7-400 CPU416 测试系统，STEP 7 配置参数，模拟输出信号，检测 32 路通道动作一致性，用 Fluke 万用表测量输出电压 / 电流精度，连续 24 小时通电老化。
3. 电气参数测试500V 摇表检测绝缘电阻，测试短路保护、过流保护功能，核对隔离特性符合标准。
4. 固件与版本记录记录模块固件版本、VER.5 硬件版本及 I/O 地址配置，拍照存档，方便现场直接替换。
5. 封装出库质检双人复核，防静电袋密封，粘贴 QC 合格标签（含版本信息），配套检测报告发货。

技术避坑指南

1. 仅适配 S7-400 系列❗该模块仅限 S7-400 CPU，不可用于 S7-1200/1500，采购前务必核对 CPU 型号，避免无法安装。
2. 晶体管输出负载限制单路最大 0.5A，不可直接驱动大功率负载；驱动感性负载（如接触器）时，必须并联续流二极管，避免过电压损坏模块。
3. 分组隔离与共地要求8 通道为一组隔离，不同组负载电源需独立，避免共地干扰；接线时严格区分负载地与系统地。
4. 版本兼容性（VER.5）替换时优先匹配 VER.5 版本；旧版本（如 VER.4）可兼容，但需在 STEP 7 中重新配置硬件，避免识别异常。
5. 停产备件库存风险模块 2025 年 10 月停产，建议关键系统预留 1-2 块备件，避免后续采购周期长、价格上涨。
