描述
关键技术规格
| 参数项 | 规格数值 |
|---|---|
| 适配系统 | SIMATIC ET200M（IM153-1/2 接口模块） |
| 模块位数量 | 2 个（每个 40mm 宽） |
| 功能特性 | 支持 I/O 模块热插拔（带电更换） |
| 总线协议 | PROFIBUS DP（最高 12 Mbps） |
| 背板电压 | 24V DC（由背板供电） |
| 工作电流 | 约 50 mA |
| 工作温度 | -25°C 至 +60°C |
| 防护等级 | IP20 |
| 安装方式 | ET200M 标准 DIN 导轨 |
| 尺寸（宽 × 高 × 深） | 97×92×30 mm（安装后宽 80 mm） |
| 重量 | 约 140 g |

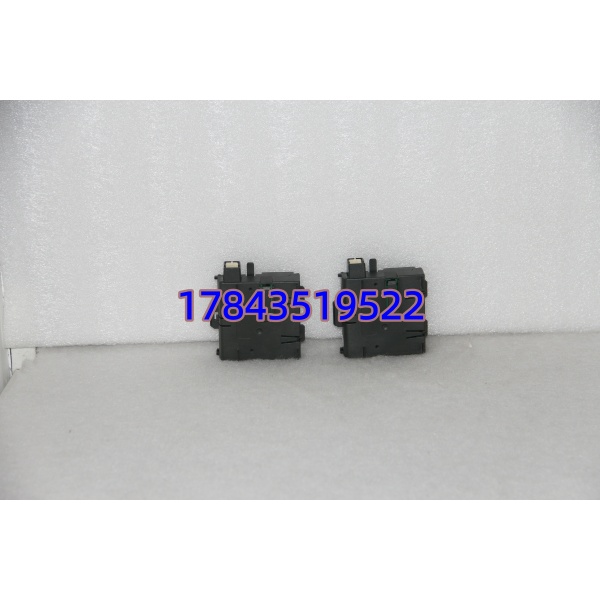

6ES7195-7HB00-0XA0
产品深度介绍
西门子 6ES7195-7HB00-0XA0 是 ET200M 分布式 I/O 系统的专用总线底座，用于在标准导轨上承载并连接 2 个 40mm 宽度的 I/O 模块，实现背板总线信号转接与热插拔能力。
该模块核心价值在于不停机维护：运行中可单独插拔其中一个 I/O 模块，不影响同机架其他模块与整个 PROFIBUS DP 网络通信。结构紧凑、安装简单，适配 IM153-1/2 接口模块，广泛用于 S7-300/400 及冗余系统的远程 I/O 扩展。

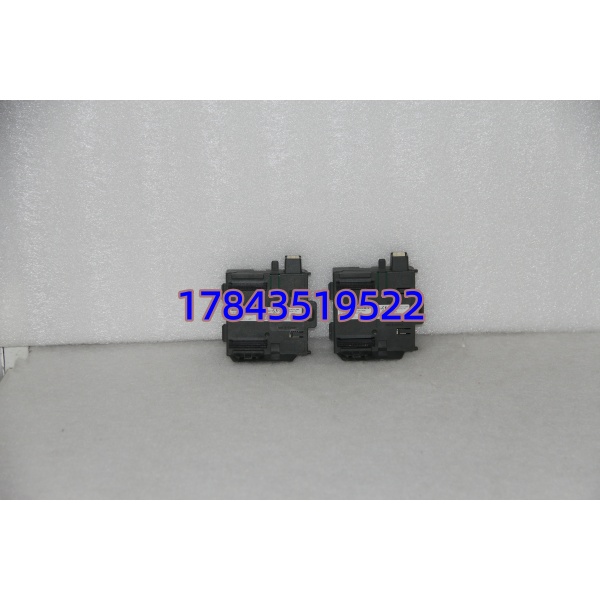

6ES7195-7HB00-0XA0
应用场景与行业案例
工程痛点描述
连续生产工况下，I/O 模块故障需停机更换，导致整条线停产、损失巨大；传统底座不支持热插拔，维护窗口受限，夜间 / 周末抢修成本高。ET200M 远程 I/O 分散在车间各处，现场更换需安全、快速、不影响全局。
典型应用场景
- 汽车制造 – 焊装 / 涂装线 I/O 站用于车间分布式 I/O 柜，传感器 / 执行器信号采集，支持在线更换故障模块，不影响主线联动。
- 石油化工 – 装置远程 I/O 柜防爆区外安装 ET200M，现场仪表信号接入，热插拔减少非计划停机，保障连续流程。
- 电力行业 – 电厂辅机控制系统送风机、水泵、阀门的 I/O 集中，模块故障可在线更换，避免辅机跳闸影响机组负荷。
- 冶金行业 – 轧机 / 连铸机远程站高温、高振动环境下的信号采集，底座加固、热插拔缩短维护时间，减少停产损失。
- 水处理 – 大型污水厂 I/O 扩展分布在厂区的泵站、加药间 I/O 站，远程维护 + 热插拔，降低人工巡检与抢修成本。
真实案例
案例：华南化工装置 I/O 故障不停产改造去年 5 月，广东某化工装置 ET200M 远程站频繁出现 AI 模块故障，每次更换需停机 2 小时，日均损失约 40 万元。原底座不支持热插拔，维护只能等计划停车。
我们将原有普通底座更换为 6ES7195-7HB00-0XA0 总线模块，保留原有 IM153-2 接口与 I/O 模块。改造后，工程师可在系统运行中直接插拔更换故障模块，全程不超过 5 分钟，无需停机。
投用 3 个月，更换过 3 块 AI 模块，均在线完成，未影响生产。仪表主管反馈：“这个小底座解决了大问题，把被动停机变成了主动维护，性价比很高。”
6ES7195-7HB00-0XA0
技术避坑指南（老工程师经验）
1. 模块宽度不匹配
- 问题：误将 20mm 宽模块插入 40mm 位，或反之，导致接触不良、通信报错。
- 避坑：选型前核对 I/O 模块宽度（20mm/40mm），本底座仅支持40mm模块。
- 案例：新项目混用 20mm 与 40mm 模块，上电后总线闪断，排查半天才发现位宽错配。
2. 热插拔误操作
- 问题：带电插拔时用力过猛，损坏背板触点；或未完全插到位，接触不良。
- 避坑：插拔前解锁卡扣，垂直用力、平稳插拔；插入后确认卡扣卡紧、指示灯正常。
- 警示：触点变形属于人为损坏，不在质保范围，维修需换整个底座。
3. 与冗余系统兼容性
- 问题：在 S7-400H 硬冗余系统中，底座型号选错，导致冗余切换失败。
- 避坑：冗余系统需用7HD/7HC系列底座；7HB00 仅用于普通 / 软冗余，不可用于硬冗余。
- 经验：硬冗余项目订货前，务必核对西门子兼容性手册，别凭经验下单。
4. 环境粉尘 / 腐蚀
- 问题：控制柜粉尘大、有腐蚀性气体，触点氧化、接触不良，通信时断时续。
- 避坑：控制柜加强防尘、密封；定期用干燥压缩空气吹扫触点，必要时涂导电保护剂。
5. 安装空间不足
- 问题：多底座并排安装时，间隙过小，散热不良、插拔空间不够。
- 避坑：单底座宽 97mm，安装后 80mm；并排预留≥5mm 间隙，便于散热与操作。
