描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 显示尺寸 | 6 英寸彩色 TFT 显示屏 |
| 显示分辨率 | 640 × 480 像素 |
| 操作方式 | 电阻触摸屏 + 物理功能按键 |
| 通讯接口 | 集成 PROFINET / MPI 工业通讯 |
| 外壳防护 | 正面 IP65，背部 IP54 工业防护 |
| 工作温度 | 0°C ~ +55°C |
| 存储温度 | -20°C ~ +70°C |
| 供电方式 | 24VDC 外部供电 |
| 安装形式 | 手持悬挂两用，配套安装挂架 |
| 软件组态 | 适配 WinCC Flexible 组态软件 |
| 抗干扰 | 满足工业 EMC 电磁兼容标准 |
6AV6645-0AB01-0AX0
产品深度介绍

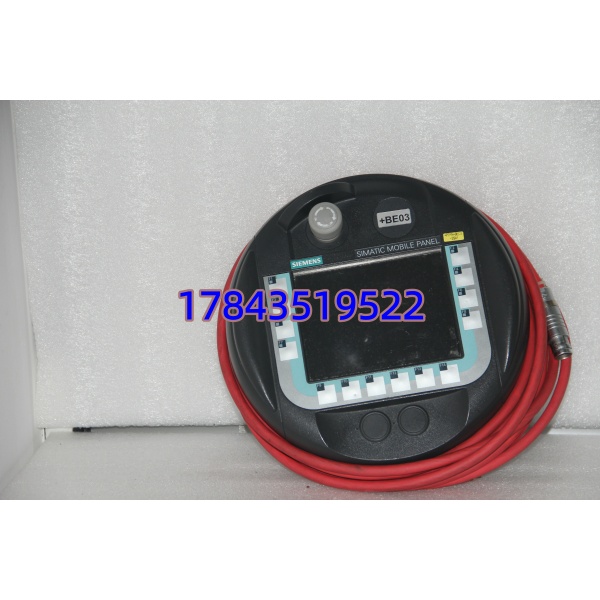

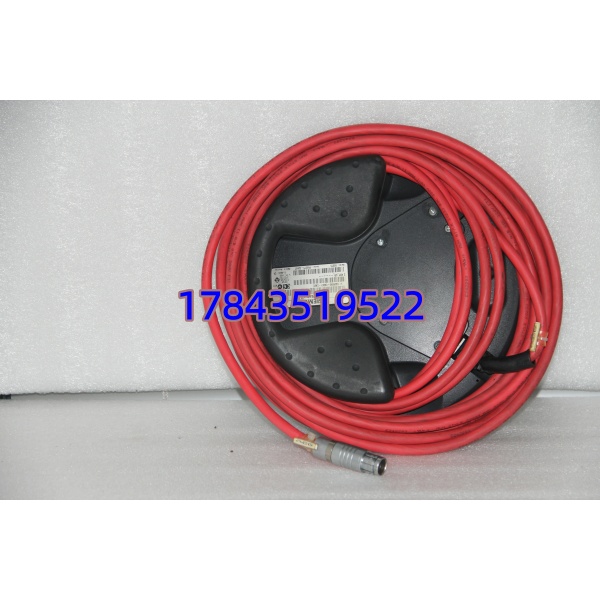

6AV6645-0AB01-0AX0 是西门子经典 Mobile Panel 177 手持操作面板，专为车间现场移动操作场景设计。集成触控与实体按键双重操作模式，适配戴手套操作的工业工况。
机身紧凑轻便，支持悬挂固定与手持随身携带，适配流水线、机床、产线整线调试。兼容西门子全系列 PLC，通讯稳定，画面响应平稳，长期作为老旧产线移动操作终端的核心替换备件。
应用场景与行业案例
工程痛点
固定操作屏距离设备较远，现场调试、巡检、故障排查不便；恶劣车间粉尘油污多，普通触屏易误触，缺少实体按键操作效率偏低。
典型应用场景
- 汽车制造 总装、焊装产线移动调试，设备单点手动控制与故障复位。
- 机械加工 大型机床、龙门设备手持操作，近距离观察设备运行状态。
- 包装轻工 流水线整线联动调试，就地修改工艺参数、启停设备。
- 自动化集成 非标设备现场调试，临时移动监控，减少来回走动。
真实案例
江浙某汽配加工厂多条老旧产线固定操作屏操作距离受限，设备检修只能来回往返中控。批量更换 6AV6645-0AB01-0AX0 手持面板后，维修人员可就近手持操作，故障处理效率大幅提升，停机检修时长有效缩短。
核心卖点与差异化
- 手持一体化结构，支持悬挂放置与随身手持，适配多工况移动作业
- 触控加实体按键组合，车间油污、手套操作不易误触
- 工业级防尘防水，适配车间粉尘、潮湿生产环境
- 原生兼容西门子全系 PLC，通讯协议适配稳定，组态迁移简单
- 停产刚需备件，存量自动化产线维保替换首选型号
6AV6645-0AB01-0AX0
替换与升级建议
✅ 直接替换
6AV6645-0AB01-0AX0 同型号可直接对插替换，程序画面无需修改，即装即用。
⚠️ 软件兼容替代
- 6AV2125-2GB03-0AX0：新一代移动面板，屏幕与性能升级，需小幅调整组态画面。
❌ 硬件不兼容
普通固定 TP 系列触摸屏，安装结构、接线方式不通用，不建议强行改造。
出厂质检流程
- 入库验收：核对原厂序列号、外包装、出厂合格证，排查外观磕碰与老化痕迹。
- 通电检测：24VDC 上电测试屏幕点亮、按键反馈、触控灵敏度。
- 通讯测试：搭配西门子 PLC 完成 MPI、以太网通讯握手，验证数据交互正常。
- 老化测试：连续通电 24 小时，记录机身温升与运行状态。
- 最终封装：防静电袋密封，加厚纸箱打包，贴附质检合格标签。
售后与交付
- 供货状态：少量全新原装现货，下单快速出库
- 交付时效：常规物流 2-4 日送达，加急可当日发货
- 质保周期：全新整机 12 个月质保，非人为损坏可售后维保
- 配套资料：可提供出厂资料、基础接线说明与简易调试指引
