西门子 6ES7151 | ET200S IM151 分布式 I/O 接口模块

描述

关键技术规格

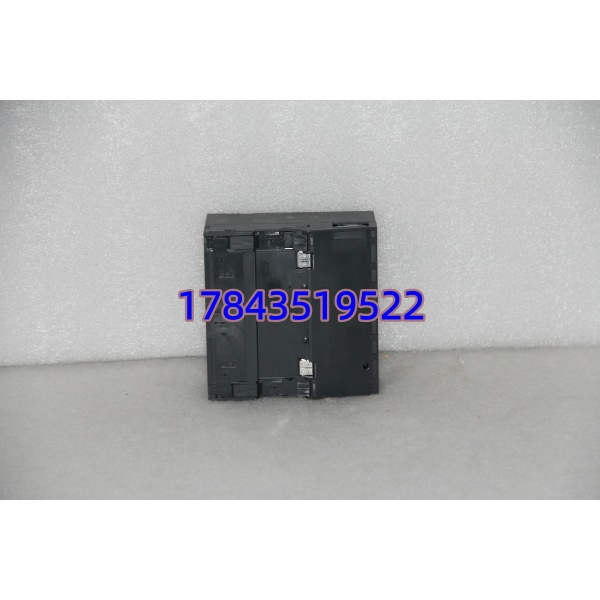

6ES7151

产品深度介绍

西门子 6ES7151 是 ET200S 分布式 I/O 系统的核心接口模块，作为 PROFIBUS DP 从站，负责将现场 I/O 信号上传至 PLC 主站，同时转发主站控制指令。该模块分标准型（1AA06）与高性能型（1BA02），后者支持等时模式，适合高速同步控制场景。

采用 40mm 紧凑型设计，支持 I/O 模块热插拔，无需停机即可更换模块，降低维护成本。集成高级诊断功能，可通过总线上报模块级与通道级故障，快速定位问题。双端口设计支持总线型或环型拓扑，提升网络灵活性与可靠性。

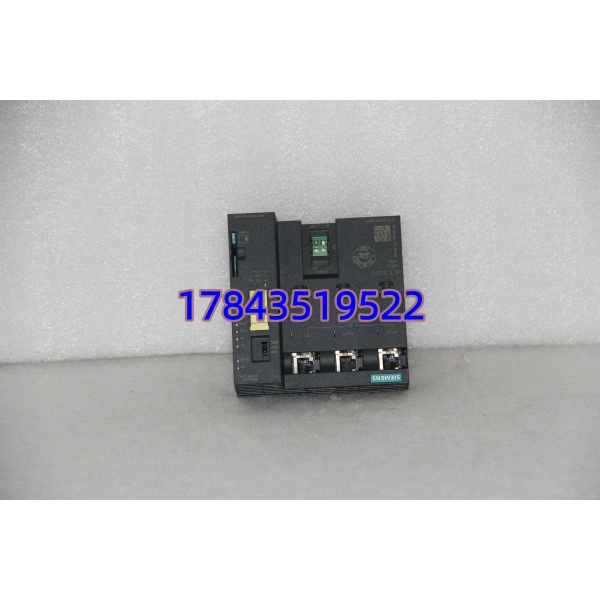

6ES7151

应用场景与行业案例

工程痛点描述

大型生产线常面临 “现场信号分散、布线成本高、维护困难” 的问题。集中式 I/O 需敷设大量长电缆，不仅成本高，还易受干扰。分布式 I/O 方案可将模块就近安装在设备旁，大幅减少布线工作量，但需可靠的接口模块实现网络连接。

典型应用场景

1. 汽车制造 – 焊装车间 I/O 控制用于车身焊装线的传感器信号采集与焊枪动作控制，分布式安装在各工位，减少电缆长度，提升信号稳定性。
2. 物流分拣 – 输送线分布式控制电商物流中心分拣线，将 I/O 模块安装在分拣格口，通过 PROFIBUS DP 连接至中控 PLC，实现高速分拣控制。
3. 食品包装 – 包装机远程 I/O高速包装生产线的温度、压力传感器及执行器控制，模块安装在包装机本体，简化设备布线，便于设备模块化设计。
4. 水处理 – 泵站远程监控污水处理厂分布泵站的泵阀控制与液位、压力信号采集，通过分布式 I/O 实现远程监控，减少现场控制柜数量。

真实案例

案例：某汽车零部件厂生产线改造去年 6 月，华东某汽车零部件厂对发动机装配线进行升级。原系统采用集中式 I/O，控制柜至各工位电缆总长超 10 公里，故障率高且排查困难。

改造方案采用 ET200S 分布式 I/O 系统，选用 6ES7151-1BA02-0AB0 接口模块，每个工位就近安装 I/O 模块，通过 PROFIBUS DP 连接至 S7-300 PLC 主站。

改造后，电缆用量减少 70%，布线工期缩短 50%。系统运行半年，无因布线问题导致的停机，维护效率提升 60%。项目负责人表示：“分布式 I/O+6ES7151 接口模块，是解决现场信号分散问题的最优方案。”

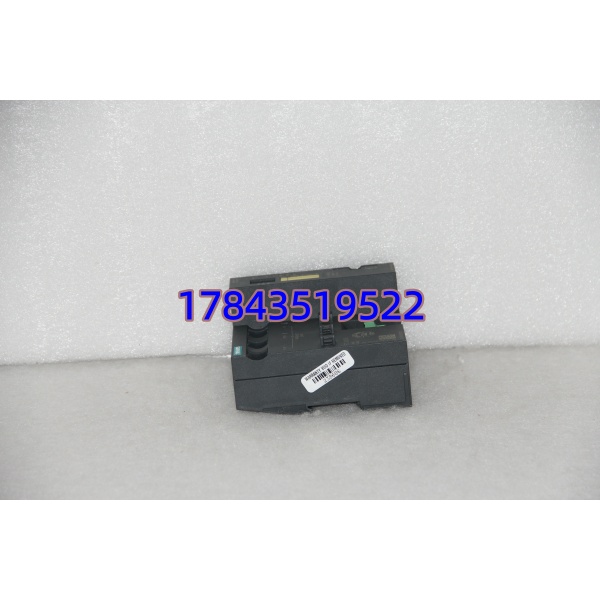

6ES7151

质量透明化（检测流程）

1. 入库验收检测
   • 来源追溯：核对原厂装箱单、出厂编号，确认正品渠道
   • 防伪识别：查询西门子官方序列号，验证真伪
   • 外观检查：外壳无变形、接口无磨损、触点无氧化
   • 附件核对：含端子模块、说明书、合格证
2. 上机功能测试
   • 测试环境：搭建 S7-300+ET200S 测试机架，接入 DC24V 电源
   • 测试内容：PROFIBUS DP 通讯连接、I/O 模块扩展识别、数据读写测试、连续 24 小时老化测试，记录通讯稳定性
   • 测试记录：生成含通讯日志、数据截图的测试报告，可提供给客户核验
3. 电气参数测试
   • 绝缘电阻：500V 摇表测试，接口对地绝缘电阻＞10MΩ
   • 接地连续性：壳体接地电阻＜0.5Ω，符合工业安全标准
   • 电压测试：DC24V 供电 ±10% 范围内正常工作
4. 固件 / 参数验证
   • 固件版本：读取并记录当前固件版本（如 V2.6）
   • 参数备份：恢复出厂设置后，配置常用通讯参数并备份，附参数配置表
5. 最终质检与包装
   • 质检员签字确认，粘贴 QC 合格标签（含检测日期）
   • 防静电袋密封，气泡膜包裹后装入加厚纸箱，内置防潮剂
   • 附质保卡、测试报告复印件，支持全程溯源

技术避坑指南

1. 总线终端电阻未设置

• 问题：PROFIBUS DP 总线两端未接终端电阻（120Ω），导致通讯不稳定、丢包
• 避坑：
  • 总线首尾节点接口模块需拨入终端电阻开关
  • 中间节点必须关闭终端电阻
  • 案例：曾遇项目因未设终端电阻，通讯时断时续，排查 3 小时才解决

2. 通讯速率与距离不匹配

• 问题：长距离总线（＞500m）设置 12Mbit/s 高速率，导致通讯失败
• 避坑：
  • 100m 内：12Mbit/s；100-500m：1.5Mbit/s；＞500m：≤500kbit/s
  • 用总线长度计算公式校核速率
  • 警示：速率与距离不匹配是 PROFIBUS 通讯最常见问题

3. I/O 模块数量超限

• 问题：单接口模块连接超过 63 个 I/O 模块，导致系统报错
• 避坑：
  • 严格控制单站 I/O 模块数量≤63 个
  • 超量时增设接口模块，分站控制
  • 数据：6ES7151 最大支持 63 个模块，超出会触发硬件故障
