描述
关键技术规格
| 参数项目 | 技术参数 |
|---|---|
| 完整型号 | 6ES7131-1BL12-0XB0 |
| 归属系列 | SIMATIC ET200B 分布式 I/O 系统 |
| 通道数量 | 16 路数字输入 |
| 额定电压 | DC 24 V |
| 输入类型 | 双极性，兼容源型、漏型传感器 |
| 输入延迟 | 标准滤波，响应时间≤3 ms |
| 隔离方式 | 通道组隔离，抗电磁干扰 |
| 工作温度 | 0 ℃ ~ +55 ℃ |
| 安装形式 | 标准导轨卡扣安装 |
| 防护等级 | IP20 |
| 总线协议 | 适配 PROFIBUS-DP 总线通讯 |
| 外壳材质 | 工业阻燃塑料壳体 |
产品深度介绍

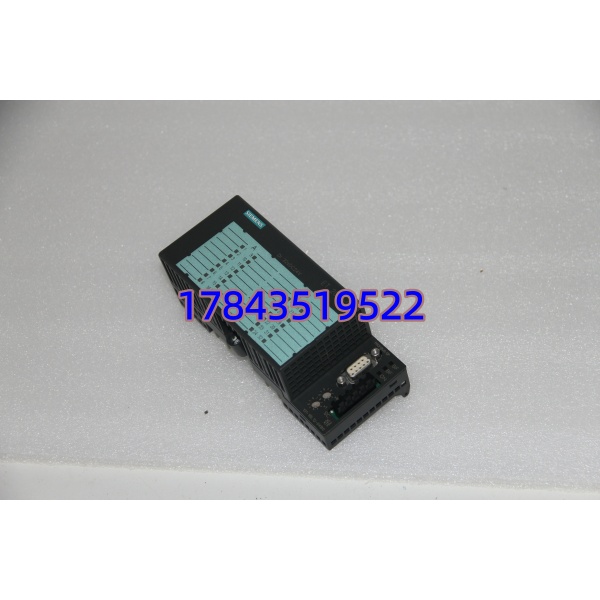

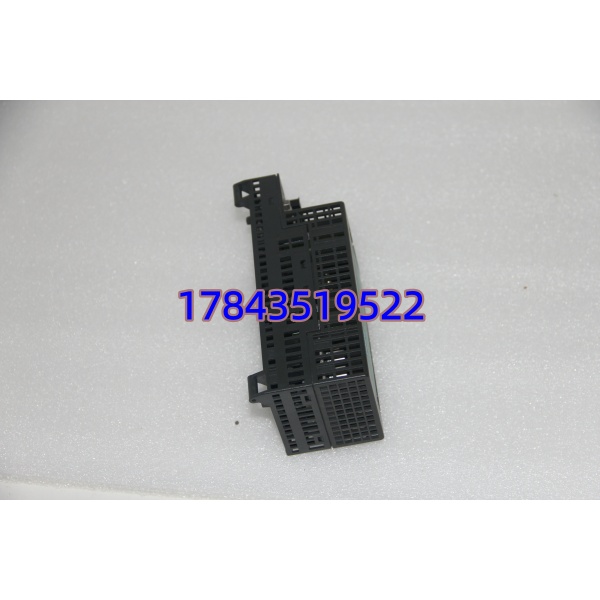

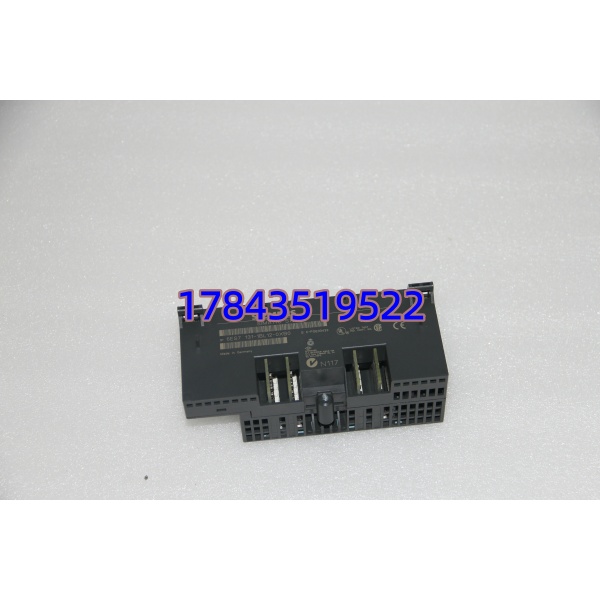

西门子 6ES7131-1BL12-0XB0 是 ET200B 系列标准数字输入模块，专为分布式自动化现场设计。模块集成 16 路 DC24V 开关量采集通道，可直接对接接近开关、按钮、限位开关等常规现场元件。
依托 PROFIBUS-DP 总线架构，该模块可远距离上传现场开关信号至主 PLC 控制器，布局灵活、布线成本更低。整体电路经过抗干扰优化，适配车间变频、电机启停等复杂电磁环境，长时间连续运行稳定，是老设备改造与新项目 IO 扩容的常用备件。
6ES7131-1BL12-0XB0
应用场景与行业案例
工程痛点
传统集中式控制柜布线距离有限，长距离走线易出现信号衰减、线路老化故障。很多老旧产线需要新增点位，主柜空间不足，只能依靠远程 IO 模块分散采集信号，降低布线压力与故障概率。
典型应用场景
- 机械制造 – 流水线工位信号采集用于组装线、输送线的光电开关、行程开关信号汇总，实现工位状态实时反馈。
- 汽车零部件 – 冲压与焊接车间车间电磁环境复杂，模块自带隔离设计，可稳定采集工装夹具联锁信号。
- 水处理行业 – 泵站与阀门反馈收集格栅、阀门限位、水泵运行状态等开关量，适配户外简易电控柜安装。
- 仓储物流 – 分拣输送系统大范围分布式站点信号采集，减少中控柜线缆铺设，方便后期点位扩容。
6ES7131-1BL12-0XB0
真实案例
中部某汽配冲压车间，原有 S7-300 搭配本地 IO，后期产线扩建新增十余个工位，电控柜无多余安装空间。现场工程师选用多块 6ES7131-1BL12-0XB0 远程输入模块，就近安装在设备旁，通过 DP 总线串联回主 PLC。改造后现场走线缩短 60%，线路故障明显减少，后期维护排查点位更加清晰，停产检修时长大幅缩短。
质量透明化检测流程
- 入库验收检测核验原厂序列号、出厂标签与包装完整性，逐件检查壳体无破损、端子无氧化、卡扣完好，同步核对出厂资料。
- 上机功能测试采用西门子 ET200B 专用测试机架，接入 DP 主站；逐通道模拟 DC24V 信号输入，验证信号上传正常；连续 24 小时通电老化，记录模块温升与运行状态。
- 电气参数测试使用 Fluke 检测回路通断与绝缘性能，完成低压耐压测试，确认回路无漏电、短路隐患。
- 固件与配置验证读取模块硬件版本并存档，检查底层程序适配性，保证与主流 S7 固件版本兼容。
- 最终质检与包装质检人员逐项复核，粘贴合格标识；独立防静电封装，外加加厚纸箱缓冲防护，避免运输磕碰。
