描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | 6DD1681-0GK0 |
| 产品名称 | SIMATIC TDC SU13 转换器模块 |
| 端子数量 | 50 路（1:1 直通连接） |
| 接口类型 | 一侧 50 针连接器，一侧螺钉端子 |
| 适配系统 | SIMATIC TDC / SIMADYN D / S7-400 |
| 尺寸（宽 × 高 × 深） | 45 mm × 129 mm × 160 mm |
| 净重 | 0.368 kg |
| 安装方式 | 标准 DIN 导轨 |
| 工作温度 | 0°C ~ +55°C |
| 认证 | CE、UL |
| 停产状态 | 是（2023 年 10 月起） |

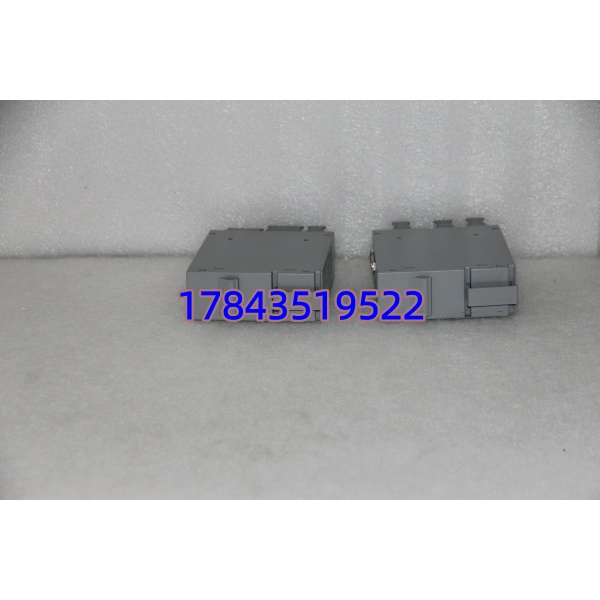

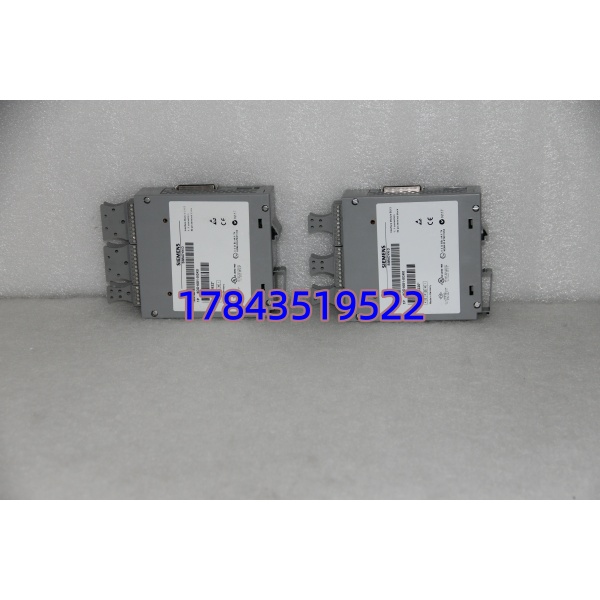

6DD1681-OGKO
产品深度介绍
西门子 6DD1681-0GK0 是 SIMATIC TDC 系统配套的 SU13 接口转换模块，专为解决控制系统与现场设备的信号转接问题设计。模块采用 1:1 直通设计，将 TDC 侧 50 针高密度连接器信号，完整转换为现场侧可直接接线的螺钉端子，简化现场布线与维护。
作为停产备件，6DD1681-0GK0 在冶金、电力、轧钢等大型传动控制场景中仍不可替代。相比普通接线端子排，它集成度更高、抗干扰能力更强，能在高电磁干扰环境下稳定传输 50 路数字 / 模拟信号，是老旧 TDC 系统维护的关键备件。
6DD1681-OGKO
应用场景与行业案例
工程痛点描述
大型钢厂、电厂的 TDC 控制系统运行年限普遍超 10 年，原厂备件陆续停产。现场常遇到 “连接器针脚氧化、端子松动” 问题，直接导致信号闪断、设备误动，而更换整套系统成本极高，停产备件成了救命稻草。
典型应用场景
- 冶金行业 – 轧钢生产线用于冷热轧机 TDC 控制柜，连接控制器与现场传感器、执行器，保障速度、张力信号稳定传输。
- 电力行业 – 发电机组控制适配汽轮发电机组的 SIMADYN D 系统，实现轴振、转速、油温等关键信号的转接。
- 轨道交通 – 牵引控制系统用于大功率牵引变流柜，转接控制单元与功率模块的 IO 信号，抗振动、抗电磁干扰。
- 化工行业 – 大型压缩机控制配套 TDC 系统控制离心压缩机，实现防喘振、流量调节信号的可靠连接。
真实案例
案例：某钢铁厂轧线紧急备件更换去年 10 月，华东某大型钢厂 1580 热轧线的 TDC 控制柜突发信号异常，排查发现一块 6DD1681-0GK0 模块端子老化开裂，导致 12 路温度信号时断时续。
该轧线是全厂核心产能，停机 1 小时损失超 50 万。原厂反馈该模块已停产，调货周期 8 周。紧急联系我们，确认有全新原装库存，当天顺丰发出，48 小时内送达现场。
维护工程师更换模块后，所有信号恢复正常，轧线顺利复产。事后该厂一次性采购 3 块 6DD1681-0GK0 作为备件，避免再次因停产备件卡脖子。
