产品深度介绍

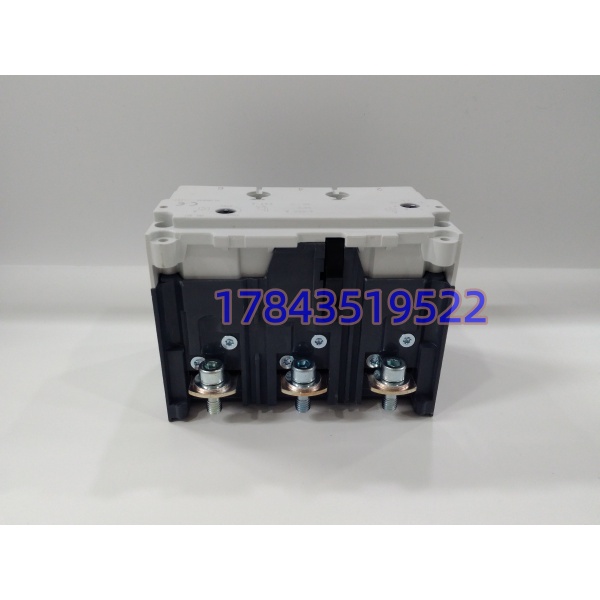

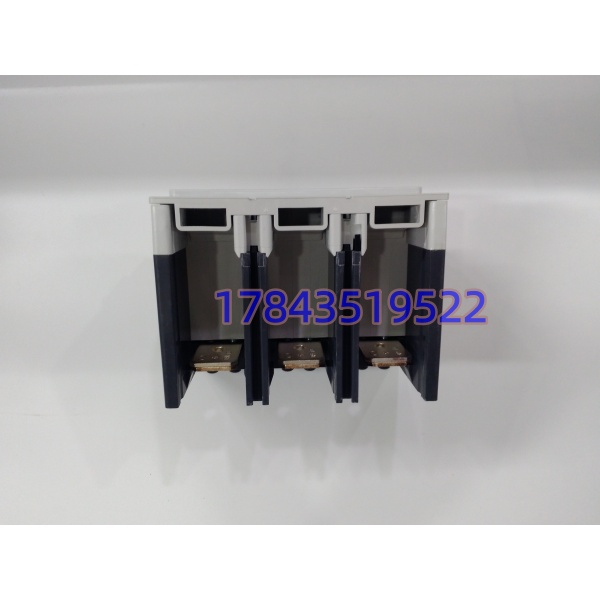

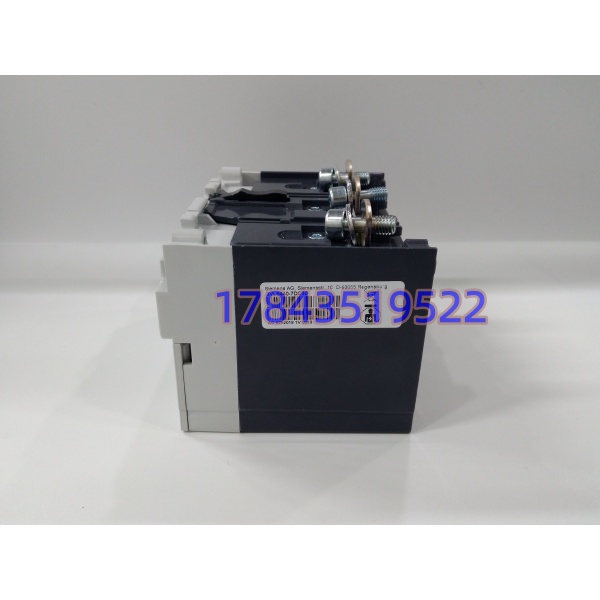

低压配电回路出现过载或短路故障时，依靠脱扣单元触发断路器快速分断，避免电缆、负载持续受损。3VL9440-7DC30 是专为 VL400 规格塑壳断路器配套的内置热磁脱扣模块，属于可单独更换的核心功能部件。 模块采用两段式 LI 保护特性，热脱扣负责过载长延时保护，磁脱扣应对短路瞬时跳闸。电流整定旋钮支持现场就地调整，无需改动一次回路接线。硬件结构与 VL400 断路器本体精准匹配，原位替换无需修改柜体开孔与一次布线，广泛用于老旧成套柜改造、产线配电柜应急维修。
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 完整型号 | 3VL9440-7DC30 |
| 适用断路器 | 西门子 3VL VL400 系列塑壳断路器 |
| 极数 | 3 极 |
| 保护类型 | LI 热磁两段保护（过载长延时 + 短路瞬时） |
| 过载整定 Ir | 320 A ~ 400 A 连续可调 |
| 短路瞬时 Ii | 2000 A ~ 4000 A 可调 |
| 接线方式 | 螺钉端子连接 |
| 额定绝缘电压 | 690 V AC |
| 适用频率 | 50 / 60 Hz |
| 工作环境温度 | -25 ℃ ~ +60 ℃ |
| 防护等级 | IP20（装配于断路器壳体内） |
| 执行标准 | IEC/EN 60947-2 |
| 净重 | 约 1.49 kg |
应用场景与行业案例
长期做低压成套运维都清楚：很多 VL400 断路器本体机械完好，仅仅脱扣单元老化误跳闸。单独采购脱扣单元远比整台更换成本更低。3VL9440-7DC30 作为内部核心配件，大量服役于各类工业配电系统。
- 工厂动力配电柜：风机、水泵、输送设备主回路线路保护
- 化工、冶金厂区低压配电室：400A 等级配电出线保护
- 暖通中央空调机房：冷水机组、循环泵电源保护回路
- 商用综合体配电房：低压干线塑壳断路器配套部件
- 港口物料输送设备控制柜：动力电源过载短路保护
真实现场微案例 山东一家橡胶制品厂区动力配电室，一台 VL400 断路器频繁无规律过载报警，排查确认脱扣元件热稳定性劣化。整机采购原厂货周期长达 9 周，生产线无法长期单回路运行。我们现货提供 3VL9440-7DC30 脱扣单元，2 天送达现场。电工利用夜班窗口拆机更换，按照原有负荷重新整定电流参数，通电连续观测 72 小时无异常，相比整台更换大幅节约采购成本与停机时长。
采购与现场避坑要点
- 该脱扣单元仅适配 VL400 框架，不能和 VL250、VL630 系列断路器互换，下单务必确认断路器本体框架规格。
- 停电更换操作，断路器一次侧、二次侧务必可靠断电，等待电容放电，防止触电风险。
- 更换完成后必须重新核对 Ir、Ii 整定数值，与原有负荷匹配，避免出现误跳闸或拒动。
- 紧固端子螺钉控制合适扭矩，扭矩不足容易发热，扭矩过大造成螺纹滑牙。
- 市面存在大量拆机二手脱扣单元，双金属片长期受热容易发生特性漂移，连续不间断生产厂房优先选用全新备件。
- 整定短路瞬时值不能盲目调至最大，需要与上级断路器做好保护选择性配合。
