描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 显示屏 | 10.4 英寸彩色 LCD，无触摸功能 |
| 输入方式 | 集成工业键盘（薄膜按键） |
| 处理器 | 奔腾级处理器 |
| 供电电压 | 24V DC ±10% |
| 功耗 | 35W |
| 扩展插槽 | Type III PCMCIA 槽（可插通讯卡） |
| 防护等级 | 前面板 IP65 |
| 工作温度 | 0°C~+50°C |
| 尺寸（宽 × 高 × 深） | 320×240×95 mm |
| 重量 | 2.27 kg |
XBTF024510
产品深度介绍

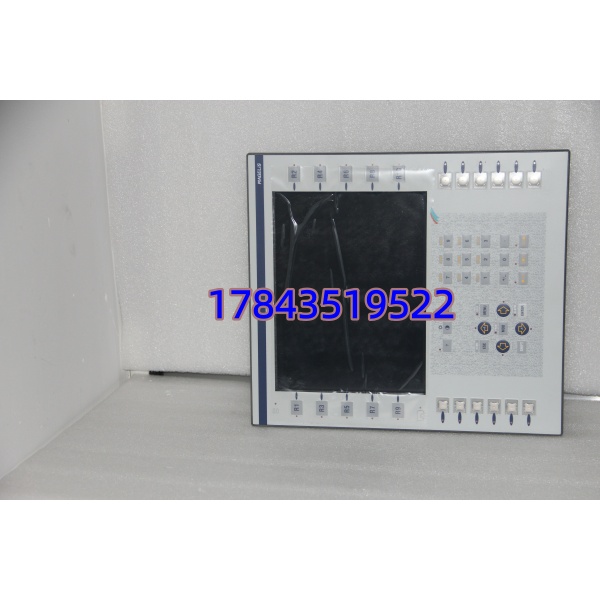

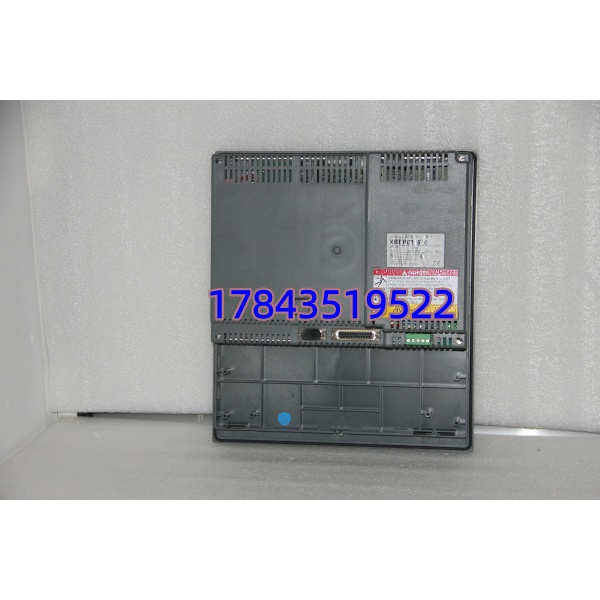

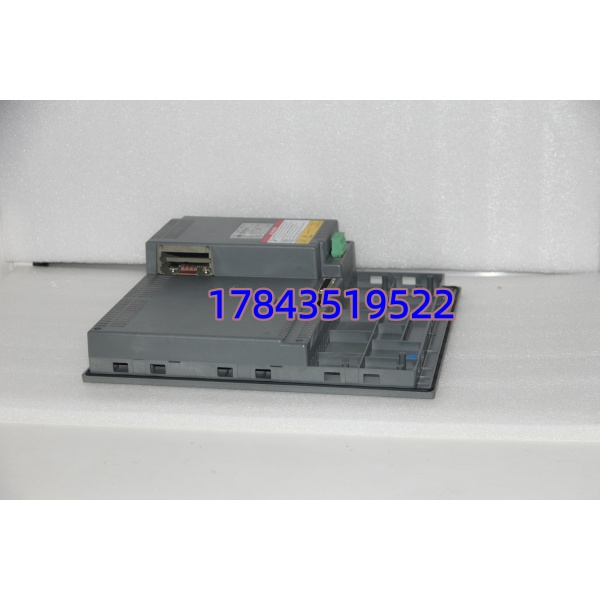

施耐德 XBTF024510 是 Magelis XBT-F 系列的键盘式工业人机界面，区别于触摸屏机型，采用 10.4 寸彩色 LCD + 薄膜键盘的组合，适配工业现场高粉尘、高油污、需盲操作的恶劣环境。搭载奔腾级处理器，响应速度快，支持复杂流程画面显示与数据处理。
设备采用 24V DC 供电，功耗 35W，适配标准工业电源；前面板 IP65 防护，可有效防尘防水。自带 Type III PCMCIA 扩展槽，可加装通讯卡扩展接口，兼容 Modicon PLC 及主流工业控制器，常用于老旧自动化系统的操作与监控终端替换。
应用场景与行业案例
典型应用场景
- 汽车制造：冲压线、焊接站设备监控，键盘盲操作适配油污环境。
- 冶金行业：高炉、轧钢机现场操作终端，耐高温、抗振动。
- 水处理：污水厂中控室与现场设备操作，防尘防水适配潮湿环境。
- 老旧设备改造：替换同系列停产 HMI，保留原有接线与程序，减少改造成本。
真实案例
华东某钢铁厂的轧钢生产线原有 XBTF024510 HMI 因老化故障，现场粉尘大、温度高，触摸屏易失灵，键盘式机型更适配。2025 年 10 月更换全新原装 XBTF024510 后，直接嵌入原机柜，接线完全兼容，无需修改程序，1 小时完成安装调试。设备稳定运行至今，键盘操作响应灵敏，屏幕显示清晰，完全适配现场恶劣工况。
XBTF024510
核心卖点与差异化
- 键盘式设计：无触摸屏，薄膜键盘适配高粉尘、油污、盲操作场景，耐用性更强。
- 10.4 寸彩色大屏：显示内容清晰，可同时展示多组数据与流程画面。
- IP65 防护：前面板防尘防水，适配工业恶劣环境，降低故障风险。
- PCMCIA 扩展：支持通讯卡扩展，兼容多品牌 PLC，适配老旧系统改造。
- 停产稀缺备件：原厂已停产，库存有限，是存量 XBT-F 系统替换的刚需备件。
替换与升级建议
✅ 直接替换（无需改动）
- XBTF024510 → XBTF024510（全新原装库存）
- 差异：同型号原装备件，接口、程序、接线完全兼容
- 注意：直接插拔替换，无需重新编程，1 小时内完成更换
- 价格：市场稀缺，价格随库存波动
⚠️ 软件兼容（需重新配置）
- XBTF024510 → XBTGK5330
- 差异：10.4 寸触摸屏机型，功能更全，但输入方式不同
- 改动：需重新接线、适配操作逻辑，工作量约 4 小时
- 成本：价格相近，适配需触摸屏操作的场景
❌ 硬件不兼容（不推荐）
- XBTF024510 → XBTGT 系列触摸屏
- 原因：接口、供电、程序架构不同，无法直接替换
- 建议：除非整体系统升级，否则优先选择同系列库存备件
