描述
产品深度介绍
TSXDEY16D2 是施耐德 Modicon Premium（TSX）系列的高密度隔离数字输入模块，用于工业现场 24VDC 传感器、按钮、继电器触点等开关信号的采集。
- 16 路完全隔离：通道间与背板电气隔离，抗干扰强
- 电流阱输入（Sink）：公共端接 0V，信号端接 24VDC 导通
- 传感器兼容性广：直接支持 2 线 / 3 线接近开关、光电开关
- 可移动端子块：接线维护方便，更换模块无需拆线
- 宽温工业级：0~60℃稳定运行，适配恶劣环境

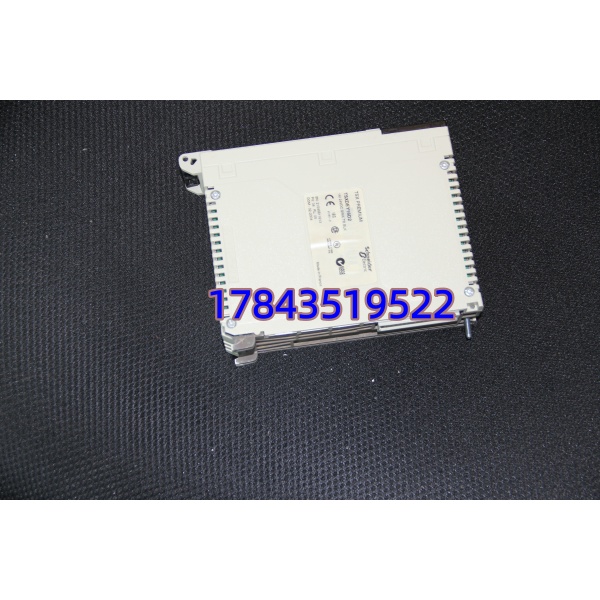

TSXDEY16D2
关键技术规格
| 参数 | 规格 |
|---|---|
| 型号 | TSXDEY16D2 |
| 通道数 | 16 路隔离输入 |
| 输入电压 | 24VDC（19~30VDC 范围） |
| 输入电流 | 典型 7mA，最大 135mA / 通道 |
| 输入逻辑 | 正逻辑（24VDC=ON，0V=OFF） |
| 响应时间 | ≤4ms（OFF→ON）；≤7ms（ON→OFF） |
| 隔离耐压 | 通道 – 背板：1500VAC 1 分钟 |
| 端子类型 | 可拆卸螺丝端子 |
| 功耗 | 典型 0.97W |
| 工作温度 | 0℃ ~ 60℃ |
| 认证 | CE、UL、CSA |
| 重量 | 约 0.31kg |
TSXDEY16D2
安装与接线指南
1. 安装前准备
- 切断 PLC 机架电源，防静电操作
- 核对模块型号与机架兼容性（Premium TSX 系列机架）
2. 模块安装
- 对准机架导轨推入，锁紧上下卡扣
- 模块直接占用 1 个 I/O 槽位，背板自动寻址
3. 接线（电流阱 / 正逻辑）
- 公共端（COM）：接 24V 直流电源负极（0V）
- 输入通道（I0~I15）：接传感器 / 按钮的正极输出（24VDC 时 ON）
- 传感器供电：模块可输出 24VDC 给 3 线传感器（最大 135mA / 通道）
4. 上电与配置
- 上电后模块 RUN 灯常亮，通道 LED 随输入状态同步
- 在 Unity Pro 软件中配置为 “16x24VDC Sink In”，无需额外编程
质量检测流程
- 外观核验：原厂标签、序列号、外壳无划痕
- 上机测试：Premium 机架实测，通道输入 / LED 指示全检
- 电气测试：绝缘电阻、耐压测试符合标准
- 老化测试：24 小时通电满载测试
- 包装出货：防静电袋 + 缓冲盒，附质检报告
应用场景
- 制造业：生产线光电 / 接近开关、限位开关信号采集
- 水处理：液位、压力开关、阀门回讯信号监测
- 电力 / 能源：继电器状态、断路器辅助触点、安全回路信号
- 包装 / 物流：光电传感器、计数开关、急停按钮输入
替换与兼容
- ✅ 直接替换：同型号 TSXDEY16D2 无缝互换
- ✅ 系列兼容：适用于所有 Modicon Premium（TSX）CPU 机架
- ❌ 不兼容：Quantum（140）、M340、M580 等其他系列
常见问题
Q1：可以接 NPN 还是 PNP 传感器？A：NPN 型（电流阱 /sinking），公共端接 0V，信号端输出 24VDC 时导通。
Q2：输入信号波动大怎么办？A：可在软件中设置输入滤波（0~15ms），或在信号端并联 RC 滤波。
Q3：模块能给传感器供电吗？A：可以，每通道最大输出 135mA，直接给 3 线 NPN 传感器供电。
