描述
产品深度介绍

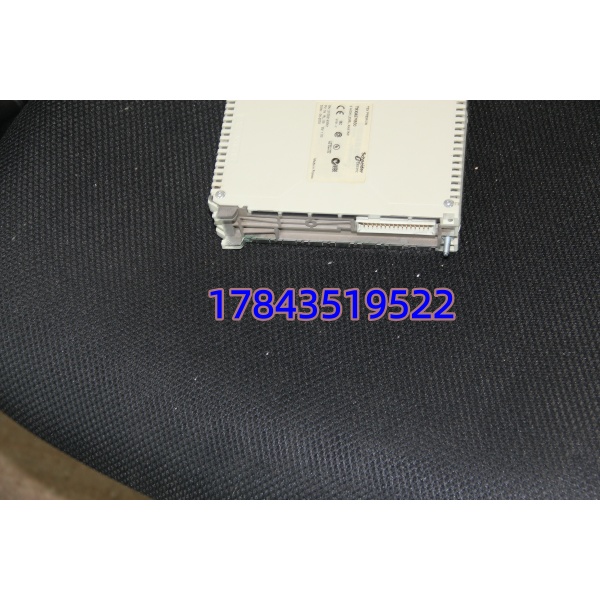

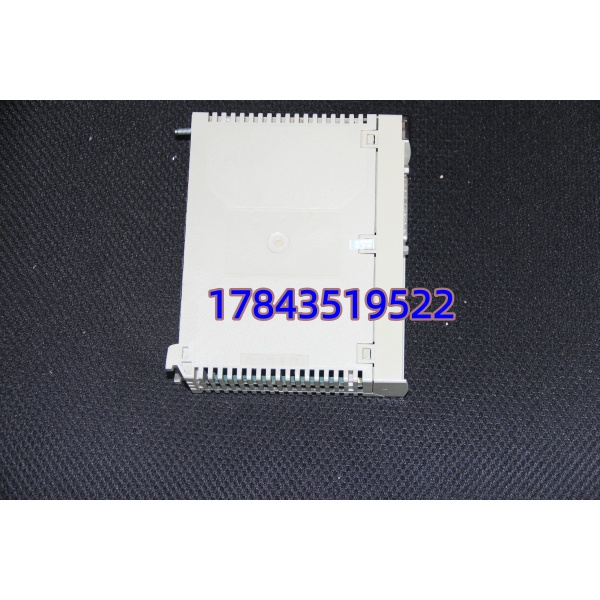

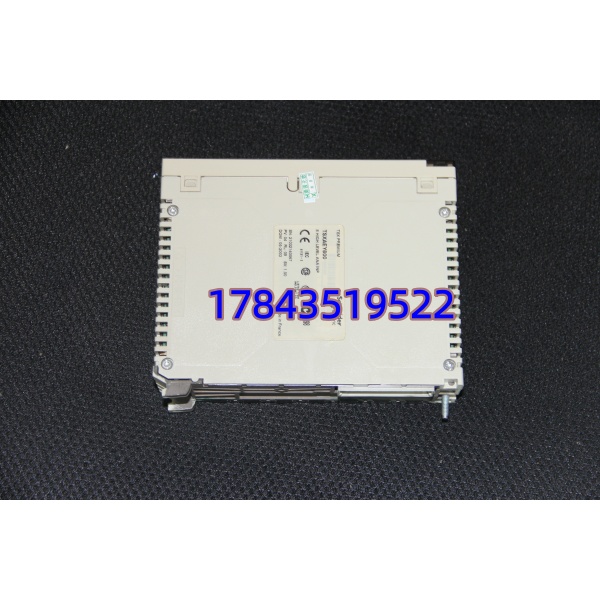

TSXAEY800 是施耐德 Modicon Premium/TSX Micro 系统专用的8 通道隔离型模拟量输入模块，用于将现场传感器的电压 / 电流信号转换成 PLC 可处理的数字量。模块采用12 位 ADC 转换，精度高、抗干扰强，每通道可独立配置输入类型，支持主流工业信号标准，适配温度、压力、流量、液位等传感器采集场景，是流程工业控制系统的常用 I/O 模块。
TSXAEY800
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | TSXAEY800 |
| 输入通道 | 8 路模拟量输入，共地设计 |
| 输入信号（电压） | ±10V、0-10V、0-5V、1-5V |
| 输入信号（电流） | 0-20mA、4-20mA |
| A/D 分辨率 | 12 位 |
| 转换精度 | ±0.19% 满量程（25℃，±10V） |
| 隔离电压 | 通道 – 总线 / 地：1000Vrms |
| 采样周期 | 标准 27ms；高速 3ms+3ms / 通道 |
| 连接接口 | SUB-D 25 针 |
| 功耗 | 270mA @ 5VDC |
| 工作温度 | 0℃ ~ +60℃ |
| 储存温度 | -25℃ ~ +70℃ |
| 尺寸（宽 × 高 × 深） | 40×110×130mm |
| 重量 | 约 450g |
| 认证 | CE、UL、CSA |
TSXAEY800
应用场景与行业案例
工程痛点
工业现场大量温度、压力、流量、液位传感器需接入 PLC；普通模块精度低、无隔离易受干扰，导致数据漂移、跳变，影响控制精度与生产稳定性。
典型应用场景
- 石油化工 – 工艺参数采集：接入热电偶 / 热电阻、压力 / 差压变送器、流量传感器，监控反应釜温度、管道压力、介质流量，实现闭环控制。
- 电力行业 – 电站辅机监测：采集锅炉汽包水位、蒸汽温度 / 压力、烟气含氧量等模拟量，保障机组安全稳定运行。
- 水处理 – 水质与液位监控：接入 pH/ORP、电导率、液位、浊度传感器，实现加药、排污、过滤过程的自动控制。
- 冶金行业 – 轧线参数检测：采集轧机张力、速度、温度信号，确保轧制精度与产品质量。
- 暖通空调 – 楼宇自控：监测室内温湿度、风管风压、冷水流量，实现空调系统节能运行。
真实案例
某精细化工企业升级改造，原模拟量模块精度差、无隔离，夏季高温时数据漂移严重，导致反应釜温度控制偏差超 ±2℃，产品合格率下降。更换 TSXAEY800 隔离输入模块后，其12 位高精度 + 1000V 隔离 + 宽温稳定特性彻底解决数据漂移问题，温度控制精度提升至 ±0.5℃，产品合格率从 92% 提升至 99.5%，年节约成本超百万元。
TSXAEY800
核心卖点与差异化
- 多量程兼容：覆盖 ±10V/0-10V/4-20mA 等主流信号，一种模块适配多种传感器，减少备件种类。
- 12 位高精度：±0.19% 满量程精度，数据采集更精准，保障控制闭环稳定性。
- 高压隔离设计：通道与总线 / 地 1000Vrms 隔离，抗共模干扰能力强，适配电厂、化工等高干扰现场。
- 高速采样：支持标准 / 高速模式，最快3ms+3ms / 通道，适配快速变化信号采集。
- 工业级耐用：宽温（0℃~+60℃）、抗振动、阻燃外壳，MTBF 超 50 万小时，适配恶劣工况。
- 全新原装质保：12 个月质保 + 序列号溯源，支持原厂检测，质量可靠。
替换与升级建议
✅ 直接替换（兼容）
- TSXAEY800：同型号通用，直接替换，无需修改程序。
- TSXAEY810：升级版，16 通道，功能类似，需核对机架槽位与程序地址。
⚠️ 软件兼容（需配置）
- TSXASY800：同系列 8 通道模拟量输出模块，硬件引脚兼容，功能为输出，需修改程序逻辑，用于控制执行器场景。
❌ 硬件不兼容（不推荐）
- 140 系列模块（如 140ACI04000）：Quantum 系列，背板总线不同，硬件不兼容，无法替换。
