施耐德 Triconex 3721 | 32 通道差分模拟量输入模块

描述

关键技术规格

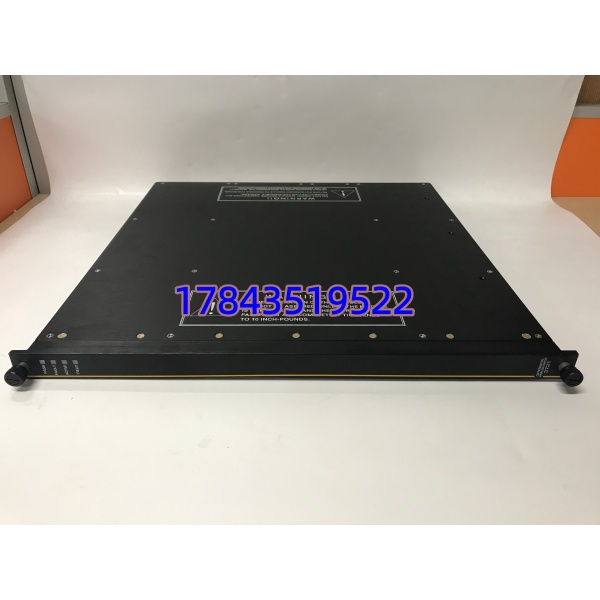

3721

产品深度介绍

Triconex 3721 是施耐德旗下 Triconex 品牌的三重化冗余（TMR）模拟量输入模块，专为安全仪表系统（SIS）、紧急停车系统（ESD）和火气系统（F&G）设计，符合 SIL3 安全等级。模块提供 32 路差分输入，精准采集温度、压力、流量等关键过程参数，通过三重冗余表决机制，即使单通道故障也不影响系统运行，保障高危工况下的连续安全监测。

模块采用直流耦合差分设计，抗共模干扰能力强，适配工业现场恶劣电磁环境。支持 0-5V/±5V 电压信号及 0-20mA 电流信号（需外接分流电阻），12/14 位分辨率可编程，满足高精度采集需求。配套 Tricon v10.2 及以上系统，支持热插拔与在线诊断，简化维护流程。

应用场景与行业案例

工程痛点

石油化工、电力等行业的高危装置，需实时监测关键参数并快速触发安全联锁；普通模块单故障易导致系统失效，存在重大安全隐患。

典型应用场景

1. 石油化工 – 反应釜 / 精馏塔 SIS 系统采集温度、压力、液位信号，超限触发 ESD 紧急停车。高危场景要求 SIL3 等级，避免爆炸、泄漏风险。
2. 油气开采 – 海上平台火气（F&G）系统监测火焰、有毒气体、烟雾传感器信号，快速预警火灾与泄漏。海上环境恶劣，需高抗干扰与冗余可靠性。
3. 电力行业 – 锅炉 / 汽机安全保护系统监测蒸汽压力、温度、振动参数，异常触发联锁停机。避免非计划停机与设备损坏，保障电网稳定。
4. 煤化工 – 气化炉安全监测采集炉内温度、压力、合成气成分信号，实时监控炉体状态。高温高压工况，需高稳定性与精准采集。

真实案例

某大型炼化公司加氢装置 SIS 系统升级，原用普通模块无冗余，曾因单通道故障导致误停车，损失超 200 万。更换 Triconex 3721 模块后，三重冗余架构消除单点故障风险，SIL3 等级满足安全规范，连续运行 3 年无故障，避免非计划停机，维护成本降低 50%。

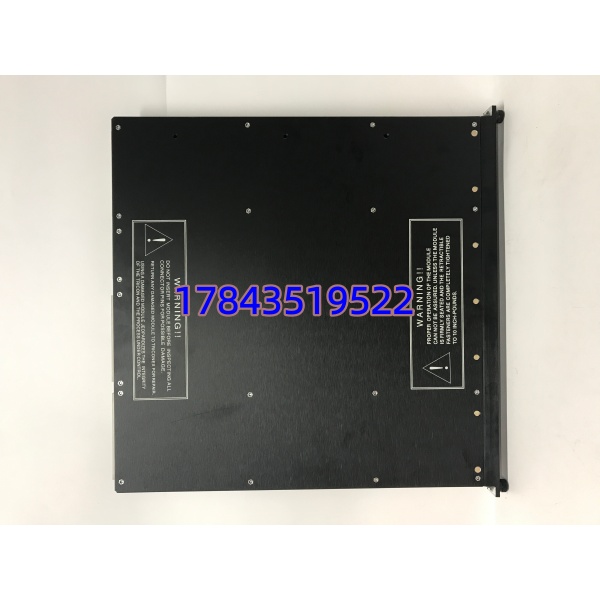

3721

核心卖点与差异化

• 三重冗余容错：TMR 架构三模表决，单通道故障不影响运行，可用性达 99.999%。
• SIL3 安全认证：符合 IEC 61508 SIL3，满足高危工况安全标准，降低安全事故风险。
• 32 通道高密度：单模块 32 路差分输入，节省机架空间，减少 40% 硬件成本。
• 高精度抗干扰：差分输入 + 高隔离设计，共模抑制比高，适应强电磁干扰环境。
• 原装质保与追溯：12 个月质保，提供出厂合格证、测试报告，质量可追溯，适配 Tricon 系统无缝集成。

替换与升级建议

直接替换（无需改动）

• 3721 → 3721E差异：E 版优化诊断算法，故障覆盖率提升 15%，硬件 / 组态完全兼容。注意：固件需≥V10.2，旧版本可在线升级。价格：约贵 12%。

软件兼容（需重新配置）

• 3721 → 3720差异：64 路单端输入，适合多通道低密度场景，需重新组态通道类型与滤波。步骤：
  1. 备份原工程；
  2. 组态 3720 通道参数；
  3. 下载并校准；工作量：约 1 天。价格：约便宜 15%。

硬件不兼容（不推荐）

• 3721 → 其他品牌 SIS 模块原因：Tricon 系统私有 TMR 架构与通讯协议，第三方模块硬件接口、冗余机制不兼容。成本：更换整个 SIS 机架 + 重新组态 + 安全认证，费用超 50 万元。建议：仅整体系统升级时考虑。

3721

质量透明化 SOP

1. 入库验收检测
   • 来源追溯：核验原厂装箱单、序列号，施耐德官网可查真伪；
   • 外观检查：无腐蚀、划痕、变形，端子完好，黄色标识清晰；
   • 附件核对：配说明书、合格证、质保卡。
2. 上机功能测试
   • 测试环境：Tricon v10.2 原装机架，配套测试软件；
   • 测试内容：通电自检（指示灯正常）、32 通道信号校准（标准电压源）、10ms 更新速率验证、24 小时老化测试，温升＜25°C；
   • 输出报告：测试数据、波形图、视频，可追溯。
3. 电气参数测试
   • 绝缘电阻：500V 摇表，现场 – 系统≥800MΩ；
   • 精度校准：输入标准信号，误差≤±0.15% FSR；
   • 保护测试：过压 / 断线报警正常，150VDC 过压保护有效。
4. 固件验证
   • 读取固件版本，记录为 V10.4；
   • 备份组态文件，便于恢复。
5. 最终质检包装
   • 质检员签字，贴 QC 合格标签；
   • 防静电袋密封，气泡膜 + 硬纸箱，防运输损坏。

技术避坑指南

输入信号类型不匹配

• 问题：模块设为电压输入而接电流信号（无分流电阻），导致无读数或异常。
• 避坑：
  • 接线前确认现场信号类型（电压 / 电流）；
  • 电流信号需配 250Ω 精密分流电阻，再接入电压通道；
  • 组态时逐通道核对信号范围。
• 案例：某项目误将 4-20mA 直接接入电压通道，无数据输出，加装分流电阻后恢复正常。

固件版本不兼容

• 问题：新模块固件过新 / 旧，与 Tricon 系统（v9/v10）不兼容，报错或无法识别。
• 避坑：
  • 采购前确认系统版本（v10.2 及以上适配 3721）；
  • 新模块固件需匹配系统，不符则升级 / 降级；
  • 保留原厂固件版本记录。
• 案例：固件 V10.5 模块用于 v10.1 机架，无法识别，降级后正常。

接地与屏蔽不当

• 问题：屏蔽层两端接地或未接地，引入地环流，信号波动、误报警。
• 避坑：
  • 屏蔽层单端接地（SIS 柜侧）；
  • 差分信号用双绞屏蔽线，远离动力电缆；
  • 模块外壳可靠接地，减少干扰。
• 警示：曾因两端接地，信号波动达 ±3%，重新接地后稳定在 ±0.1%。
