描述
产品详情
・型号：NW‑BM85C002・品牌：Schneider（Modicon）・系列：BM85 桥接多路转换器
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 硬件型号 | NW‑BM85C002 |
| 网络协议 | Modbus Plus（MB+）工业局域网 |

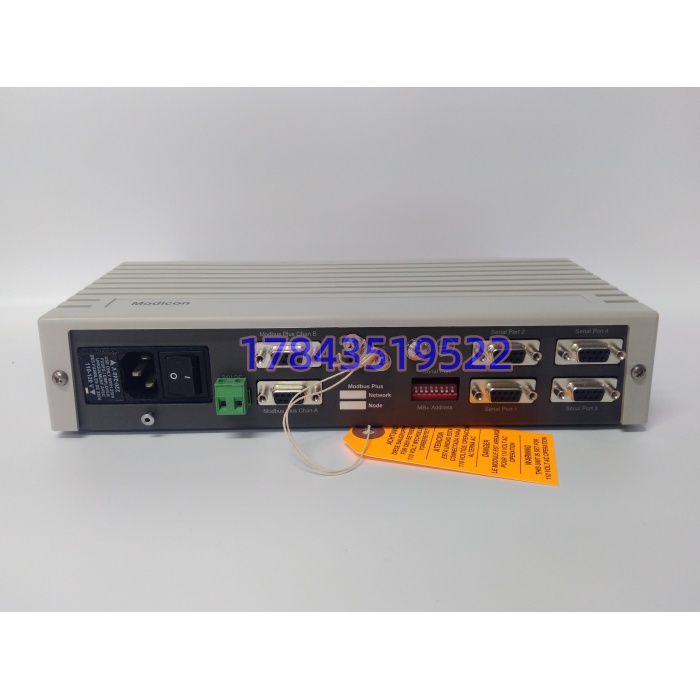

| 串口接口 | 多路 RS232、RS485 串口端子，支持 Modbus RTU |
| 供电规格 | AC 115‑220V，50‑60Hz 交流供电 |
| 安装方式 | 支架壁挂或者台面平放，支持竖装、横装两种方式MOORE AUTO… |

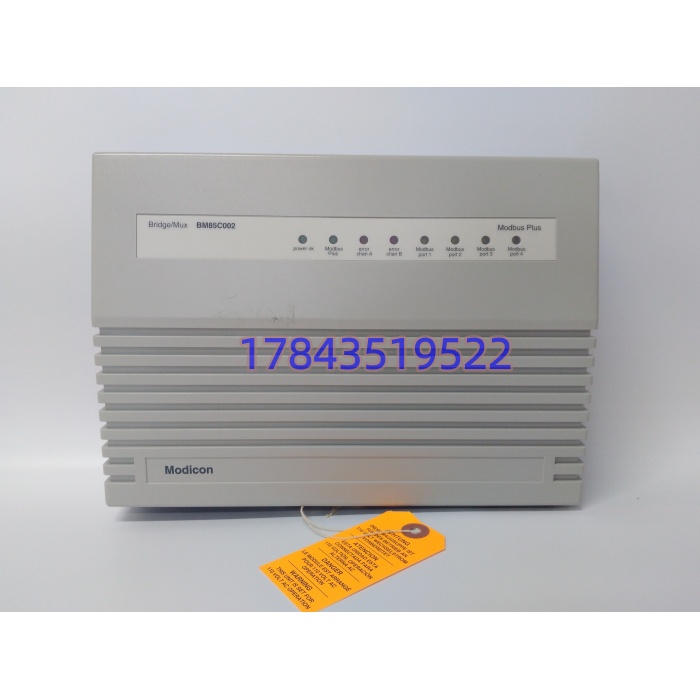

| 状态指示 | 面板 LED，网络状态、串口收发故障指示灯 |
| 隔离 | 串口侧电气隔离（以原厂手册为准） |
| 工作温度 | 0℃ ~ +60℃（控制柜室内，以原厂手册为准） |
| 存放温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 防护等级 | IP20，仅限机柜室内使用 |
| 生命周期 | 原厂永久停产，市面流通库存件、拆机翻新件 |
产品介绍
NW‑BM85C002 是 Modicon BM85 系列网桥多路转换器，专门用于 Modbus Plus 网络扩容，把 MB + 总线上 PLC 的数据转发至多组串口设备，同时接收串口仪表数据回传到 Modbus Plus 网络，解决老款 Quantum、Premium PLC 串口接口数量不足的问题MOORE AUTO…。整机为独立台式网关设备，不插入 PLC 机架，需要单独接交流电源。
坦白讲，现场踩坑不少，同 BM85 系列存在多个后缀版本，固件版本不兼容会出现串口报文丢包。市面货源以拆机备件为主；高频故障：电源内部电容老化、DB9 串口接口芯片损坏、MB + 网络收发回路失效；面板 LED 灯正常，不等于全部串口通道都可以收发报文。设备需要设置拨码开关，拨码错误直接造成网络不通。
应用场景与行业案例
痛点切入：我在现场遇到过，这台网桥一旦故障，全部挂接在串口下的第三方仪表全部和 PLC 失联，工艺只能依靠人工抄表。很多老装置还在运行 Modbus Plus 网络的 Quantum PLC，原厂早已停止硬件支持；备件回来之后拨码没有按照现场网络配置，上电之后 MB + 网络直接冲突，造成整条 MB + 网络瘫痪。
典型场景
- 化工老装置 Quantum PLC 系统：MB + 网络扩展多路 Modbus‑RTU 仪表接入。
- 水厂、污水处理厂存量 Modicon 控制系统：PLC 对接串口分析仪、流量计。
- 冶金老生产线：MB + 网络与第三方串口人机终端数据交互。
- 能源存量改造项目：旧系统利旧，不需要改动原有 PLC 硬件架构。
真实案例某污水处理厂 Quantum PLC，依靠 NW‑BM85C002 对接多台在线水质分析仪。设备出现随机串口通讯中断。维护人员更换一台拆机 NW‑BM85C002，没有核对机身拨码开关，直接上电，造成整条 Modbus Plus 网络冲突，站内多台 PLC 全部掉线。断电之后，对照项目文档修改网桥拨码，匹配 MB + 网络节点地址，重新配置串口参数，整机上电调试，网络和全部分析仪通讯恢复。事后运维定规矩：BM85 备件入库，上机前核对固件版本，记录目标现场的拨码配置，不要直接默认出厂设置。
