描述
产品详情

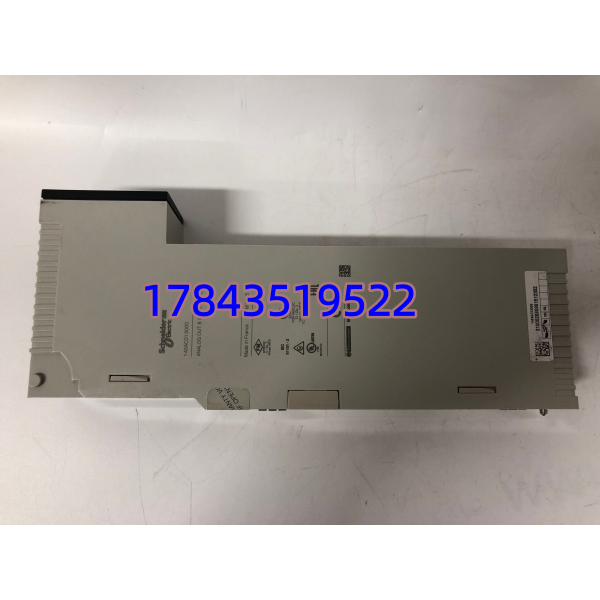

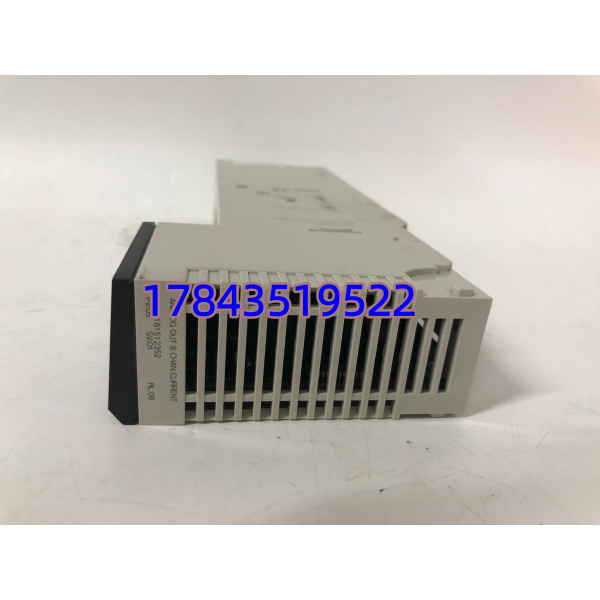

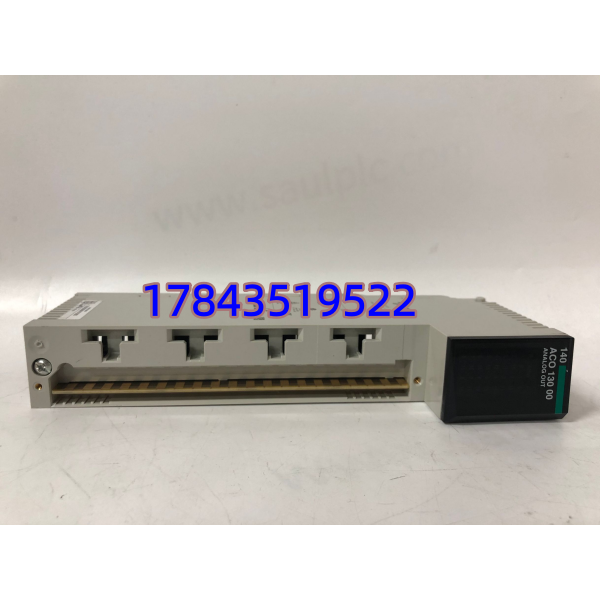

・型号：140ACO13000
・品牌：施耐德 Schneider Modicon
・系列：Quantum 大型过程控制系统 PLC I/O
规格参数
| 参数项 | 原厂技术指标（依据官方 Datasheet） |
|---|---|
| 输出通道总数 | 8 路独立电流输出通道 |
| 支持输出量程 | 4–20mA、0–20mA、0–25mA 多组态切换 |
| ADC 转换分辨率 | 16 位高精度模数转换 |
| 整机全局更新周期 | 5ms 全通道同步刷新 |
| 信号稳定建立时间 | 1.6ms 至 5% 终值，3.2ms 至 ±0.1% 终值误差 |
| 满量程精度（25℃） | ±0.2% FS；4–20mA 线性度 ±4μA |
| 电气隔离规格 | 通道与背板总线 1780VDC/1min 耐压，通道之间无隔离 |
| 回路供电范围 | 外部回路 6–30VDC 直流供电 |
| 单通道最大负载 | 24V 回路下最高 720Ω 负载电阻 |
| 背板总线耗电 | 550mA，整机最大功耗 5W |
| 状态指示灯 | 8 路通道正常绿 LED、8 路通道故障红 LED、总线通讯、外部故障指示灯 |
| 安装特性 | Quantum 标准机架插槽，支持在线热插拔更换 |
| 工作温区 | 0℃ ~ +60℃；存储 – 40℃ ~ +85℃ |
| 环境耐受 | 5%–95% RH 无冷凝，海拔≤5000m，FM 防爆 1 区 2 类认证 |
| 整机净重 | 0.3kg |
| 合规标准 | CE、UL508 工业安全标准 |
产品介绍
（随机切入策略：B 技术定位） 140ACO13000 是 Quantum 系统标准化高密度模拟输出卡，定位连续工艺闭环调节核心输出单元，化工反应釜、电厂给水调门、水处理加药系统的执行机构给定信号全部依托该模块输出。严格来说，通道之间无隔离设计，同卡多路回路出现接地干扰时会互相漂移，高干扰工况建议单卡仅布置 2–3 路关键调节点位。
从备件全生命周期 TCO 测算，施耐德官方已于 2021 年 1 月 23 日终止该型号全新生产，仅保留有限维修返修通道，原厂维修周期 2–3 周。现场实测，锅炉给水、主蒸汽温度调节 AO 通道烧毁后，机组协调控制自动回路强制退出，运行人员只能就地手动操作执行机构，负荷调节滞后极易引发工艺超温、压力超限；存量装置储备 1 块缓冲备件，热插拔更换全程无需停机，恢复调节时长控制在 20 分钟内。
应用场景与库存策略
痛点切入
火电、化工、水处理连续工艺装置不允许长时间离线调节，140ACO13000 作为调节阀、变频设备的信号输出核心，卡件故障直接丢失关键工艺闭环控制；原厂末次批量采购窗口关闭后，全新海外尾单交期 12–20 周，零散现货采购溢价上浮 55% 以上，返修周期无法匹配装置短时抢修窗口。
典型场景与备货建议
- 300MW/600MW 火电厂锅炉主控机柜（给水调门、烟气挡板、磨煤机变频给定）：机组核心调节 AO 卡，划为 A 类关键备件，单台机组固定储备 1 块冷备件，恒温备件柜存放，每月通电校验输出精度。
- 石油炼化连续反应装置 I/O 机柜：现场高温、强电磁干扰，通道接地损耗速度更快，两套反应装置共享 1 块周转备用卡，同步锁定第三方拆机备件渠道作为二级应急货源。
- 市政大型污水处理厂加药、曝气变频控制系统：全年无大修停机窗口，水质调节不能离线，采用供应商 VMI 寄售库存模式，分摊备件大额流动资金占用。
- 存量 Quantum 老系统技改项目：老旧背板仅兼容 140ACO13000，替代型号无法直接复用原有接线与程序，项目建设期同步采购 1 块做 Last-time-buy 战略囤货。
真实案例
某 2×300MW 燃煤电厂 #2 机组给水调节回路配套 140ACO13000 通道短路烧毁，全厂仅储备少量数字量模块，无备用 AO 卡。原厂返修周期 22 天，市场全新现货价格上浮一倍，临时将给水调节切就地手动操作，汽包水位持续大幅波动，当日多次触发水位高 / 低报警，调度协调控制考核扣款 9.4 万元。后续全厂更新 ABC 备件分级清单，每台机组单独储备 1 块 140ACO13000 模拟输出卡，建立厂区机组备件 4 小时内部调拨机制。
