产品详情

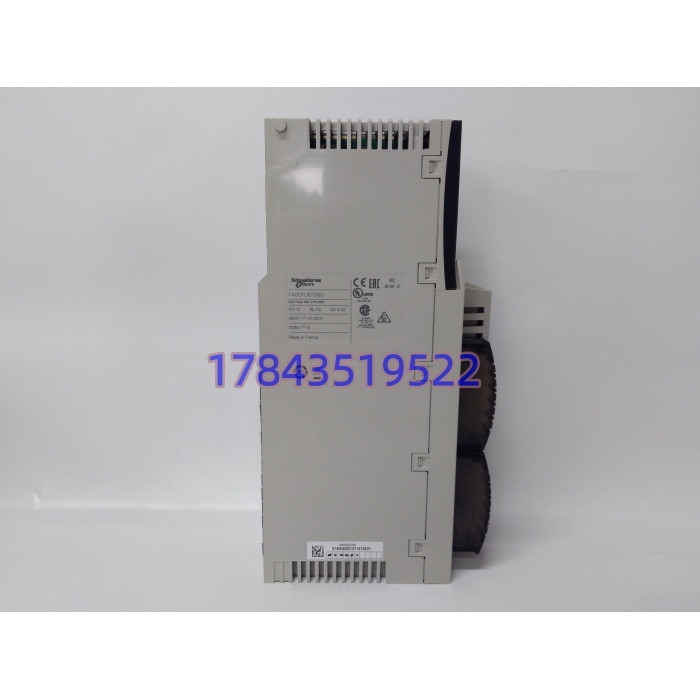

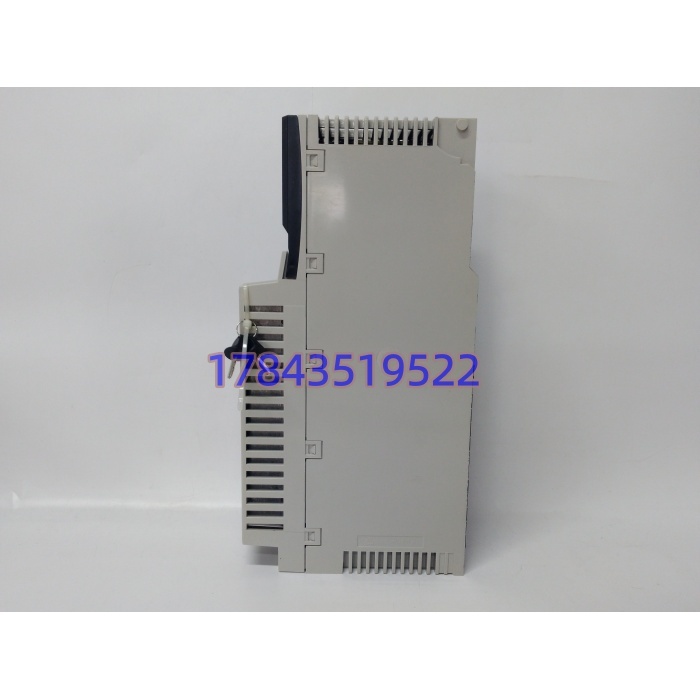

・型号：140CPU67260・品牌：Schneider（施耐德）・系列：Modicon Quantum
规格参数
| 参数项目 | 参数说明 |
|---|---|
| CPU 主频 | 266MHz RISC 处理器 |
| 内部 RAM | 3072KB，电池备份存储变量数据 |
| 程序存储 | Flash 存储，支持两片 PCMCIA 存储卡扩展 |
| 板载接口 | 10/100M 以太网 RJ45、Modbus Plus、Modbus RS232/485、USB 调试口 |
| 冗余模式 | Unity HSBY 热备冗余，支持以太网同步，成对使用 CPU |
| 编程软件 | Unity Pro（EcoStruxure Control Expert），固件版本需要匹配软件版本 |
| I/O 能力 | 支持本地机架，远程 I/O 站最大 31 个，I/O 点数受机架配置约束 |
| 供电 | Quantum 机架背板 5V DC 供电，整机电流约 1200mA |
| 工作温度 | 0℃～60℃，控制柜无凝露环境 |
| 防护等级 | IP00，仅机柜机架内部使用 |
| 重量 | 约 1.2kg |
| 生命周期 | 原厂 2018‑12‑31 正式停产，无全新原装；市场流通拆机备件；升级参考型号 BMEH584040，不可直接硬件替换。 |
| 兼容边界 | 只适配 Quantum 系列机架 I/O；冗余配对 CPU 固件版本必须一致；不能直接替换 140CPU67160、140CPU65260 等其他型号 CPU。 |
产品介绍

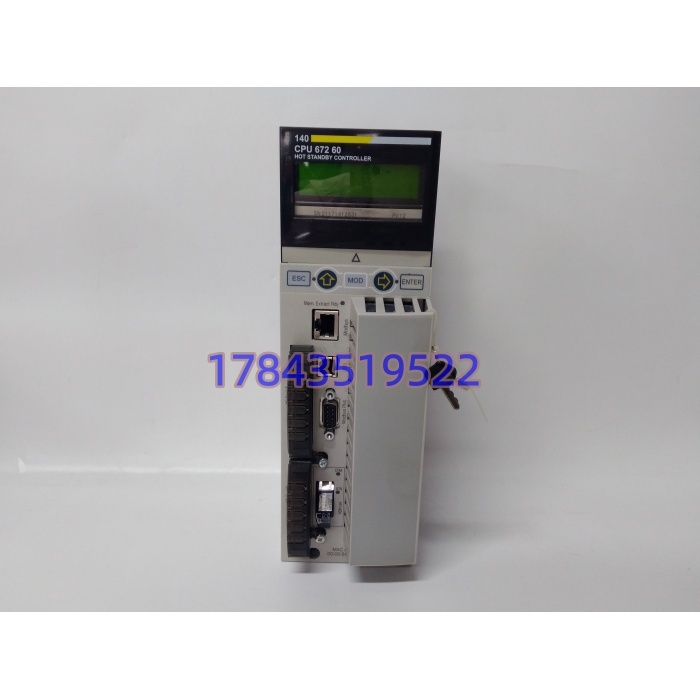

140CPU67260 是 Quantum 平台支持 HSBY 热备的高性能 CPU，既可以单机运行，也可以两块 CPU 组成一主一备冗余系统，依靠以太网完成内存同步，主控制器故障时备用机接管整套控制任务，管理整套本地以及分布式 I/O 站，完成工艺逻辑运算、回路调节、通讯交互工作。
坦白讲很多做冗余项目的采购，只核对标签型号，忽略固件版本。硬件可以插入机架，但是固件版本不一致，会出现主备握手失败，冗余功能失效，只能单机运行。另外电池老化会造成 RAM 变量丢失，备件到货除检查硬件外观，也要检查电池状态，存量系统维护这点很容易被漏掉。
应用场景与行业案例
CPU 一旦故障，整套 PLC 停止运算，全部 I/O 点位失控，联锁保护失效，直接造成装置非计划停车。背板浪涌、内部电池漏液、固件损坏是该模块常见故障诱因。
- 化工连续生产装置：Quantum 冗余控制系统，整套联锁、调节逻辑跑在该 CPU，装置不允许长时间停机，备件进场优先核对固件基线。
- 电厂辅控系统：化水、输煤等工艺控制站，大量远程 DIO/AIO 站点，硬件架构固化，更换备件不能直接改硬件平台。
- 工厂大修项目：备件到货优先离线上电，做固件识别，不要等到停机窗口才发现版本不匹配。
我在现场遇到过一个案例。某化工装置 Quantum 冗余系统，其中一块 140CPU67260 硬件损坏。采购回来一块同型号拆机 CPU，插入机架，硬件识别正常，程序下载也可以完成。但是做冗余测试时，主备无法建立同步，系统报 HSBY 同步告警。反复检查同步网线、机架背板没有问题，核对固件版本，备件固件版本低于原运行主机。刷写一致固件版本之后，主备握手正常，冗余切换试验全部通过。事后台账备注：冗余系统备件，除型号之外，必须确认固件版本。
