描述
产品深度介绍

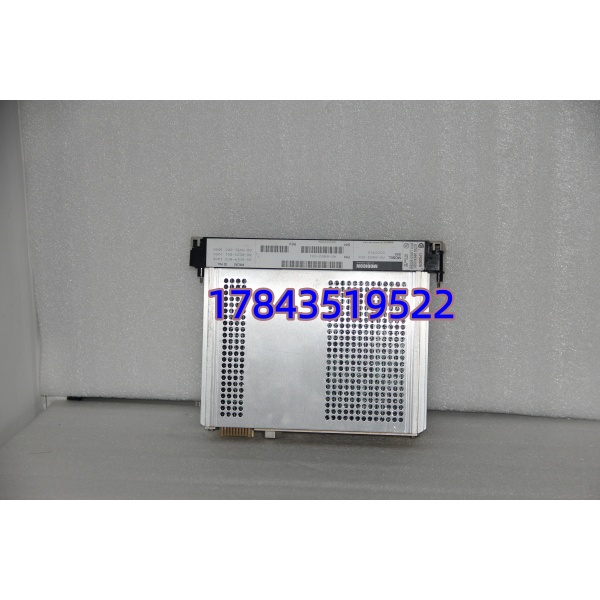

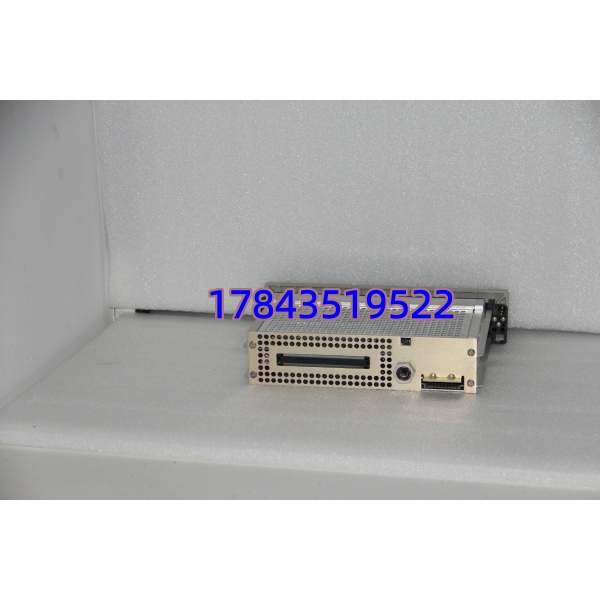

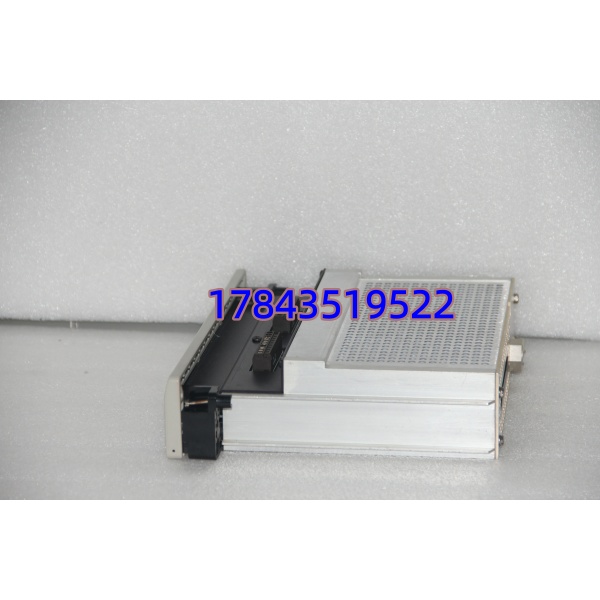

施耐德 AS-B883-001 是 Modicon 984 系列的双通道高速计数器模块，专为工业现场高频脉冲信号采集设计，可直接接入编码器、流量计、转速传感器等脉冲型设备。模块集成 2 路独立计数通道，支持最高 100kHz 脉冲频率，兼容 5V/24V DC 脉冲信号，具备相位差与方向判别功能，满足运动控制、流量累积、转速监测等高精度计数需求。
作为工业级 I/O 模块，AS-B883-001 采用电气隔离设计，通道间、通道与背板间均具备隔离保护，有效抵御现场电磁干扰。支持加减计数、单次 / 循环计数、阈值触发报警等多种工作模式，计数数据实时上传至 PLC，可通过编程实现精准闭环控制。适配 984 系列 PLC 机架，直接背板安装，无需额外接线，是存量 984 系统高速计数功能扩展与替换的核心备件。
AS-B883-001
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 通道数量 | 2 路独立高速计数通道 |
| 计数频率 | 最高 100kHz（单通道） |
| 输入信号 | 5V DC / 24V DC 脉冲，NPN/PNP 兼容 |
| 计数模式 | 加计数、减计数、双向计数、相位差计数 |
| 隔离强度 | 通道 – 背板：500V AC；通道间：250V AC |
| 计数范围 | 0~99999999（32 位） |
| 响应时间 | ≤1μs |
| 工作电压 | 24V DC ±10% |
| 工作温度 | -10°C~+60°C |
| 尺寸（长 × 宽 × 高） | 250×105×40mm |
| 重量 | 约 580g |
AS-B883-001
应用场景与行业案例
典型应用场景
- 机械制造：机床主轴转速监测、伺服电机位置反馈、生产线工件计数，适配编码器高频脉冲采集。
- 物流仓储：传送带速度检测、货物流量累积、分拣机构定位控制，实现物流自动化精准计数。
- 石油化工：涡轮流量计脉冲采集、液体 / 气体流量累积、泵组转速监测，保障过程计量精度。
- 冶金行业：轧钢机速度闭环控制、线材长度计量、转炉倾角监测，适配高温、强干扰环境。
- 水处理：污水流量监测、药剂投加量累积、曝气风机转速控制，实现水处理过程精准计量。
真实案例
华东某汽车零部件工厂的 Modicon 984 系统已运行 12 年，原有普通计数模块无法满足新生产线编码器 100kHz 高频脉冲采集需求，导致工件计数不准、定位偏差。2025 年 11 月更换全新原装 AS-B883-001 后，直接兼容现有机架与程序，无需额外配置，2 小时完成安装调试。双通道 100kHz 高速计数能力彻底解决高频脉冲采集难题，后续连续运行 5 个月无异常，计数精度稳定在 ±1 脉冲，保障了生产线的高效精准运行。
核心卖点与差异化
- 100kHz 高速计数：单通道最高 100kHz，适配编码器、流量计等高频脉冲设备，计数精度高。
- 双通道独立设计：2 路独立通道，可同时采集 2 路不同脉冲信号，满足多设备同步计数需求。
- 强隔离抗干扰：通道 – 背板 500V AC 隔离，耐受工业现场电磁干扰，长期运行稳定。
- 多模式灵活计数：支持加减计数、双向计数、阈值报警等模式，适配多种工业计数场景。
- 停产稀缺备件：原厂已停产，市场库存有限，是存量 984 系统高速计数功能替换的刚需备件。
AS-B883-001
替换与升级建议
✅ 直接替换（无需改动）
- AS-B883-001 → AS-B883-001（全新原装库存）
- 差异：同型号原装备件，硬件接口、程序配置完全兼容
- 注意：直接插拔替换，无需重新编程，2 小时内完成更换
- 价格：市场稀缺，价格随库存波动
⚠️ 软件兼容（需重新配置）
- AS-B883-001 → AS-B883-111
- 差异：8 路模拟量输入模块，功能不同，仅机架兼容
- 改动：需重新接线、配置程序逻辑，工作量约 4 小时
- 成本：价格相近，适配模拟量采集场景，非计数用途
❌ 硬件不兼容（不推荐）
- AS-B883-001 → 非 984 系列 I/O 模块
- 原因：背板总线、接口定义、编程软件均不兼容
- 建议：除非整体系统升级，否则优先选择同系列库存备件
