描述
产品详情

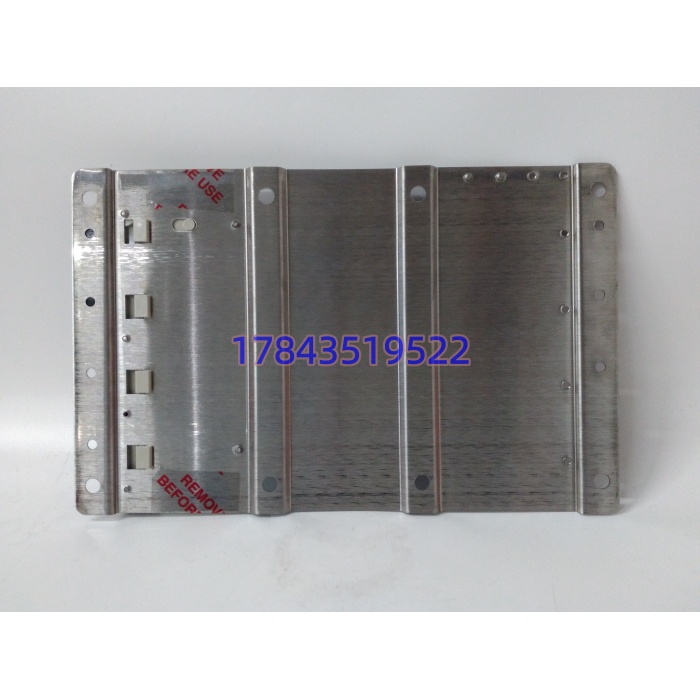

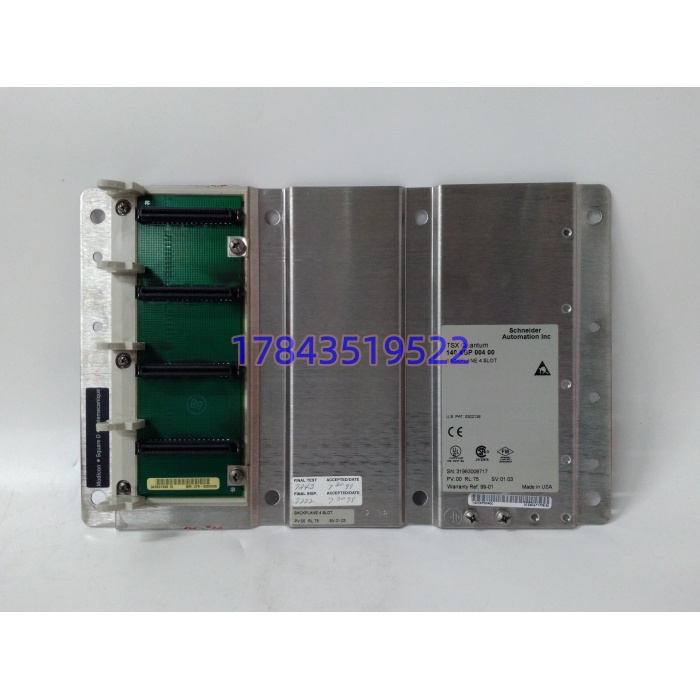

・型号：140XBP00400
・品牌：施耐德 Schneider
・系列：Modicon Quantum 大型过程控制 PLC
规格参数
| 参数项 | 原厂标准标定参数 |
|---|---|
| 插槽数量 | 4 个标准 Quantum 模块插槽，间距 25.4mm |
| 总线类型 | 内置 X-Bus 并行高速背板总线 |
| 供电制式 | 外部电源模块输入 24VDC，背板无源分配 |
| 整机功耗 | 满载整机功耗＜10W |
| 工作温区 | -20℃ ~ +60℃，符合 IEC 60068 工业环境标准 |
| 防护等级 | IP20，仅允许室内防尘控制柜安装 |
| 机械安装 | 面板螺丝固定，适配成套控制柜安装位 |
| 外形尺寸 | 310mm×220mm×80mm |
| 整机净重 | 0.45kg |
| 兼容模块 | 全系列 Quantum CPU、电源、DI/DO/AI/AO、通讯卡件 |
| 电气隔离 | 背板强弱电分区布线，降低现场谐波串扰 |
| 生命周期状态 | 2023 年 3 月 31 日正式停产，代理商不再常规备货Schneider … |
| 合规标准 | Green Premium 环保认证、CE 工业安全认证 |
产品介绍
（随机切入策略：A 场景痛点）小型成套 PLC 机柜放不下多槽背板，又要集成 CPU、电源与少量采集卡，140XBP00400 四槽底板就是紧凑型控制站的标配承载件。严格来说，新款 Modicon X80 平台背板引脚、总线时序完全重构，无法直接对接老款 Quantum 模块。根据施耐德官方 Datasheet 文档标定，这块无源背板采用加厚铜箔 PCB，长期 24 小时连续运行不会出现触点氧化、总线断线；4 槽布局适配水处理、小型压缩机、泵站这类点位不多的自控系统，不用搭配扩展背板即可完成整套控制架构搭建。该型号原厂已关停生产线，新项目统一切换 X80 系列，早年投产的存量装置只能依靠库存备件维持连续生产，提前预留安全库存，能避开海外调货 60 天以上长交期带来的停机风险。
应用场景与库存策略
PLC 背板一旦插槽铜箔腐蚀、总线断路，机架内全部 CPU、IO 模块离线，整套工艺联锁直接失效；原厂官方交期最长可达 90 天，临时全球寻源很难匹配抢修窗口期。
- 市政污水处理 PLC 控制柜：单套泵站点位少，标配 1 块 140XBP00400，归入 B 类关键备件，厂区备件柜常备 1 块缓冲库存。
- 化工小型精馏装置本地控制站：车间存在腐蚀性水汽，背板触点氧化故障率偏高，按每 4 套装置储备 1 块备用件。
- 城市热力换热站自控系统：站点分散、跨区域调货周期久，不适合现场大量囤货，由集团供应链集中代管库存，故障加急快递调拨。
- 港口小型皮带输送控制系统：如果现场后期新增采集点位，能否直接叠加扩展背板？实测该底板支持搭配扩展机架延长 X-Bus 总线，无需更换主背板。
真实案例江苏某园区污水处理厂 #2 泵站夜班 140XBP00400 背板总线铜箔开裂，整套液位、流量采集模块全部失联，出水自动调节阀门失控。仓库无备用库存，向欧洲原厂代理商下单等待 72 天，期间只能人工现场值守调节阀门，每日人工运维成本超 6000 元。后续采购团队将该型号纳入年度维保囤货清单，一次性采购未来 3 年备件用量，杜绝泵站无人值守系统瘫痪风险。
