描述
产品详情
・型号：140XBP00400
・品牌：施耐德
・系列：Modicon Quantum
规格参数
- 插槽数量：4 个标准 Quantum 模块插槽
- 产品类型：无源背板，无内置电路板电源
- 安装方式：控制柜面板螺丝固定
- 适配模块：全系列 140 系列 CPU、电源、DI/DO、AI/AO、通信模块
- 工作温度：-20℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 整机重量：约 0.45kg
- 总线类型：Quantum 并行背板总线
- 原厂停产时间：2023 年 3 月 31 日
- 防护等级：IP20（仅限柜内安装）
- 插槽间距：标准 25.4mm 工业间距
产品介绍

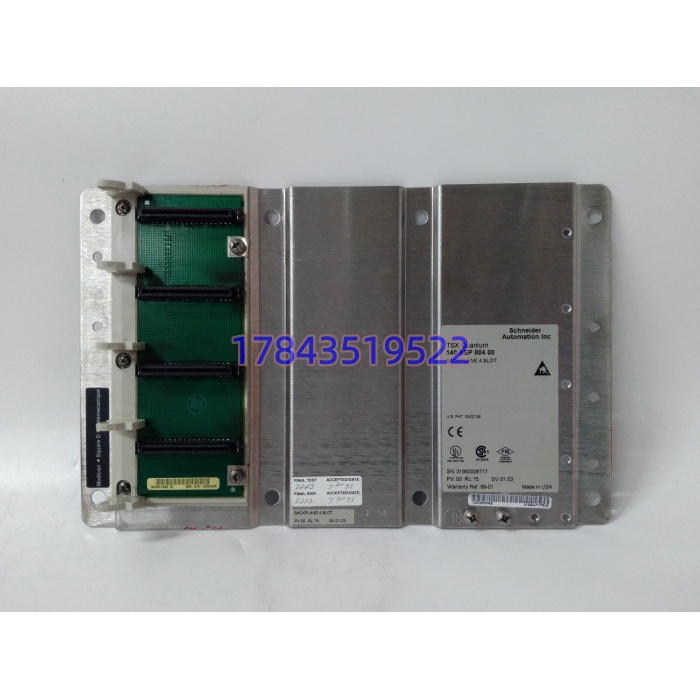

140XBP00400 是 Modicon Quantum 平台 4 槽无源机架背板，作为系统物理载体，完成各模块之间背板总线信号与 5V 电源通路传输。适合小型本地控制站、远程小型 I/O 分站，空间紧凑的控制柜改造场景。
市面上很多人容易混淆背板型号。无源背板不能直接供电，必须搭配 140CPS 系列电源模块。它和 8 槽、16 槽背板总线协议一致，但槽位数量固定，不能简单拼接扩容。停产之后原厂不再新产，现场故障大多依靠二手备件维持。
应用场景与行业案例
现场经常出现背板连接器氧化、铜箔断线故障，背板损坏会造成整架模块通讯中断，整套控制系统停机。很多维修人员只更换故障 I/O 模块，忽略背板老化问题，反复出现间歇性掉线。
- 水处理行业：泵站小型控制分站，柜体安装空间有限，选用 4 槽机架
- 油气输送：压缩机辅控系统，用于采集阀门、压力点位信号
- 电厂辅控：除灰、化水远程 I/O 站点，小规模信号采集
- 冶金生产线：辅助传动小型控制柜改造扩容
真实案例：某污水处理厂进水闸控 Quantum 机架间歇性通讯报错，不定时触发设备误动作。先后更换 CPU、通讯模块，故障依旧。拆机检查 140XBP00400 背板插槽弹片氧化，更换全新备件后，通讯波动问题彻底消除。现场潮湿环境加速背板触点腐蚀，属于典型长期运行老化故障。
