描述
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 完整型号 | 140SAI94000S |
| 适配平台 | Modicon Quantum 安全 PLC 机架 |
| 通道配置 | 8 路安全模拟量电流输入 |
| 测量范围 | 0~25 mA（标准 4~20mA 变送器） |
| 输入阻抗 | 287 Ω |
| 分辨率 | 16 bit |
| 典型精度 | ≤±0.3% FS（0~60 ℃） |
| 安全认证 | SIL 2（IEC 61508） |
| 隔离规格 | 通道与背板：1500 V AC；通道间：500 V AC |
| 滤波特性 | 15 Hz 低通滤波 |
| 模块刷新周期 | 15 ms |
| 诊断能力 | 断线、超量程、通道硬件故障自诊断 |
| 供电来源 | Quantum 机架背板供电 |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 环境湿度 | 5%~95%，无凝露 |
| 安装形式 | 标准 Quantum 机架热插拔模块 |
| 生命周期 | 原厂停产，存量备件供货 |
产品深度介绍

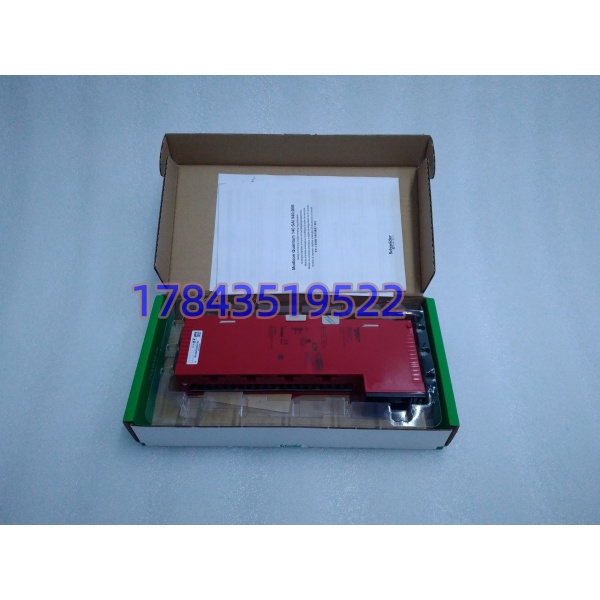

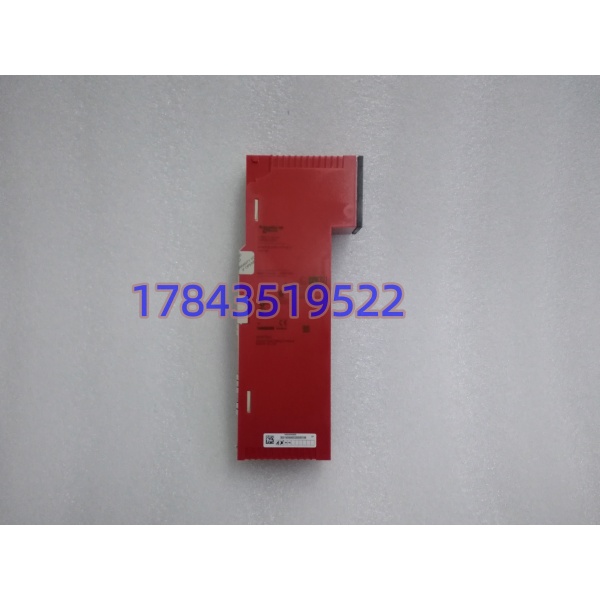

140SAI94000S 是施耐德 Modicon Quantum 系列专用安全型模拟量输入模块，面向安全仪表系统（SIS）设计，区别于普通 AI 模块，满足功能安全规范。模块采集现场压力、液位、温度变送器 4~20mA 信号，将模拟量转换成数字量上传安全控制器，同时持续执行通道故障诊断。
大量石化、电力老旧 SIS 机组搭载该型号。硬件架构绑定 Quantum 背板总线，不能直接迁移至 X80 平台。现场模块失效后，原厂换代产品硬件不兼容原有机架，大修改造前优先选用同型号备件维持系统连续运行。
应用场景与行业案例
流程工业 SIS 安全回路对 I/O 模块有强制功能安全等级要求，普通模拟量卡不允许接入联锁回路。一旦 140SAI94000S 故障，安全联锁信号采集失效，装置只能降负荷或停车，等待备件周期普遍达到 6~10 周。
典型应用场景：
- 石油化工 – SIS 安全仪表系统 反应器压力、储罐液位、火炬系统安全监测，参与紧急停车联锁（ESD）。
- 火力发电 – 锅炉 FSSS、汽轮机保护回路 炉膛压力、汽包液位安全信号采集，保障机组安全联锁动作。
- 天然气处理厂 – 紧急关断系统（ESD） 管线压力、分离器液位安全变送器信号采集。
- 制药精细化工 – 防爆区域安全监控回路
案例：华北炼化装置 SIS 检修 去年装置年度大修前，工程师巡检发现一块 140SAI94000S 持续报通道诊断故障。原厂反馈该型号停产，新订货交期超出检修窗口。 ESD 系统无法带病长期运行，采购找到现货模块。入库后在 Quantum 测试机架完成完整通道校验，模拟 4~20mA 量程、断线报警功能。检修窗口期完成模块替换，下装程序后安全回路各项诊断正常。 设备管理部门后续增加同型号备件库存，规避 SIS 部件断供风险。
