描述
产品深度介绍
施耐德 140ESI06210 是 Quantum 系统专用高速计数模块，适配增量式编码器各类信号采集。模块独立双通道设计，可同步采集脉冲与方向信号，精准完成转速测算、位移计数、行程限位管控。
内置硬件高速处理芯片，不受 PLC 扫描周期限制，脉冲采集响应稳定。板载电气隔离回路，削弱现场电磁干扰，适配冶金、起重、物料输送等复杂工况。支持机架热插拔，方便现场设备不停机维护，是老旧施耐德 PLC 系统改造与抢修常用备件。

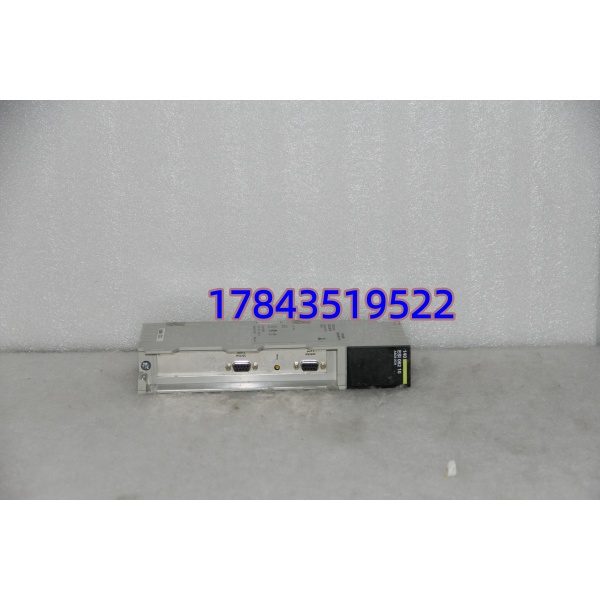

140ESI06210
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 通道数量 | 2 路独立高速计数通道 |
| 输入信号 | 差分信号、单端 5V/24V 编码器信号 |
| 最高计数频率 | 标准高频脉冲接收范围 |
| 计数模式 | 加计数、减计数、双向正交计数 |
| 电气隔离 | 通道与背板总线隔离，提升抗干扰能力 |
| 工作电压 | 背板总线供电，无需外接电源 |
| 工作环境 | 0℃ ~ +60℃ 常规工业温区 |
| 安装方式 | Quantum 标准机架插槽固定式安装 |
| 配套软件 | 兼容 Unity Pro、Concept 组态软件 |
| 防护等级 | 背部 IP20，满足室内工业机柜使用要求 |

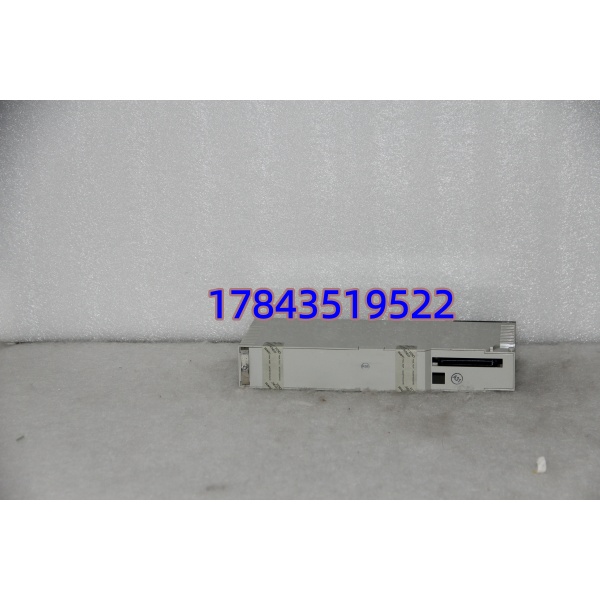

140ESI06210
应用场景与行业案例
工程痛点
生产线输送设备、回转机械长期运行后，编码器反馈异常、计数模块通道损坏，直接导致调速失控、位置偏差、生产停机。该型号逐步停产，原厂订货周期漫长，临时替换件稳定性差，严重影响连续生产节奏。
典型应用场景
- 冶金行业 皮带输送、卷取设备编码器测速，实时调节运行转速。
- 起重机械 行车、升降机行程计数与位置闭环限位控制。
- 物料加工 流水线定长裁切、定量输送脉冲计数管控。
- 通用自动化 风机、压缩机转轴转速采集与过载预警联锁。
真实案例
中部制造企业输送生产线，140ESI06210 模块故障后，物料定位错乱，整条产线被迫降速运行。原厂订货周期超 7 周，现场无法等待。按需配发原装现货模块，工程师短时完成对标更换与参数复刻，半小时恢复正常节拍，规避批量生产延误损失。

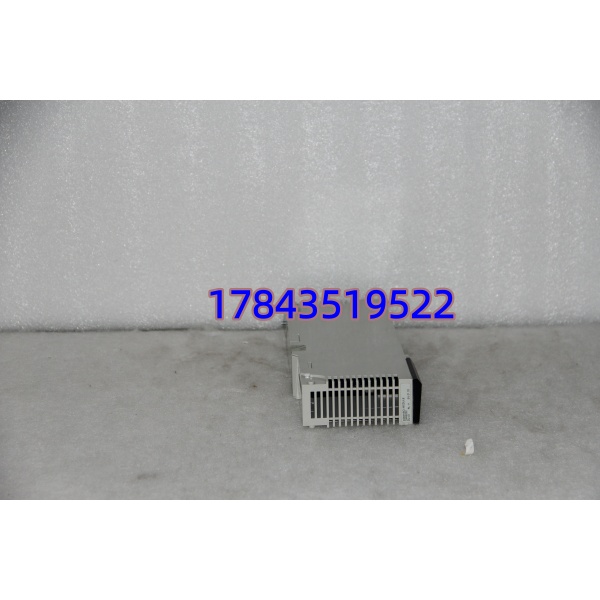

140ESI06210
核心卖点与差异化
- 双路独立通道，可同时挂载两组编码器，节省机架安装空间
- 硬件级高速运算，不受程序扫描周期限制，计数数据误差低
- 多类型信号兼容，适配市面主流增量编码器，现场适配性强
- 支持在线热插拔，故障模块可单独更换，减少整机停机时长
- 原装拆机 / 全新库存现货，匹配旧程序无需二次组态修改
安装与接线指南
阶段一：准备工作（10 分钟）
提前报备设备维护计划，记录模块原有接线编号与编码器参数。佩戴防静电手环，准备十字螺丝刀、数字万用表、拍照留存设备配置。
阶段二：旧模块拆卸（15 分钟）
逐一松开信号端子，按编号分类整理线缆。解锁机架卡扣，垂直拔出旧模块，检查背板针脚无弯曲、氧化积灰。
阶段三：新模块安装（15 分钟）
取出 140ESI06210 模块，对准机架插槽平稳卡紧。对照留存照片复原所有信号线，拧紧端子，检查接线牢固无虚接。
阶段四：上电调试（20 分钟）
机架上电后查看模块指示灯状态，打开组态软件读取计数数值。低速测试编码器正反转动，核对计数增减逻辑正常，连续运行半小时无异常报警即可。
