描述
产品深度介绍
140DRA84000 是施耐德 Quantum 系列标准开关量输出模块，采用机械继电器触点输出设计，适配工业现场绝大多数开关型负载。模块自带回路隔离结构，可兼容交流与直流负载回路，抗冲击负载能力更强。
板载 16 路独立继电器通道，每一路触点相互隔离，单回路故障不会扩散至整组模块。适配电厂、化工、水处理、冶金等多场景的阀门启停、泵类控制、联锁回路输出。结构贴合 Quantum 标准背板，支持机架热插拔维护，适配现场连续生产工况。

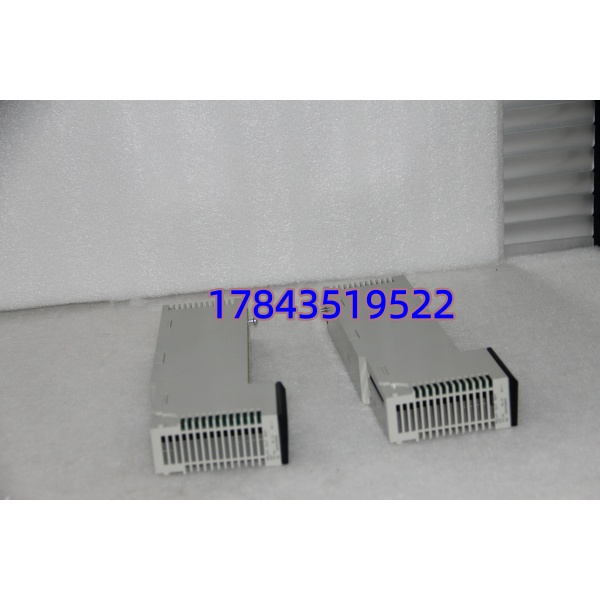

140DRA84000.
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通道数量 | 16 路继电器输出 |
| 输出类型 | 干触点继电器，常开触点 |
| 额定负载 | 单路 5A 240VAC / 30VDC |
| 隔离方式 | 通道间隔离、组隔离 |
| 响应速度 | 常规机械继电器动作时效 |
| 工作温度 | 0℃ ~ 60℃ |
| 储存温度 | -40℃ ~ 85℃ |
| 背板供电 | 机架背板取电 |
| 防护等级 | 模块背部 IP20，面板防尘设计 |
| 适配机架 | Modicon Quantum 全系列机架 |

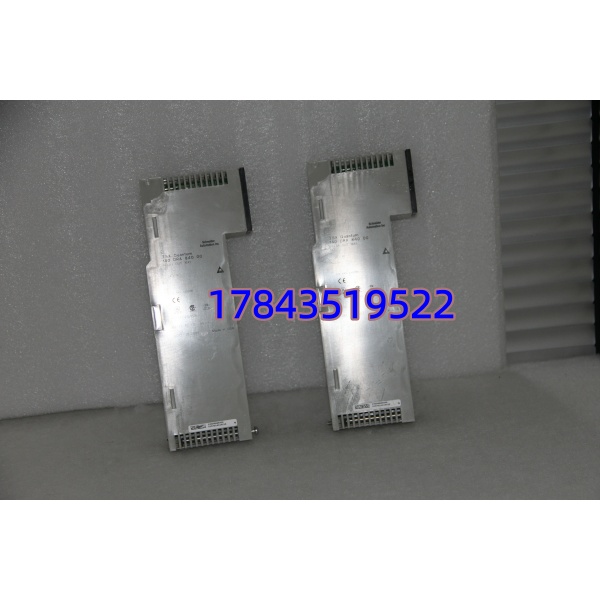

140DRA84000.
应用场景与行业案例
工程痛点
现场大功率执行元件、电磁阀、动力柜接触器无法由晶体管模块直接驱动，触点耐压不足容易烧毁模块；老旧系统输出模块老化粘连、触点氧化，造成设备误动作或无法启停。
典型应用场景
- 石油化工：切断阀、放空阀、联锁开关回路控制
- 电力行业：辅机水泵、风机、除尘设备启停输出
- 水处理：加药装置、格栅机、阀门开关控制
- 冶金工况：现场隔离型开关输出，适配强干扰环境
真实案例
某化工园区老旧 Quantum 系统多块输出模块触点老化，频繁出现阀门卡滞、指令无响应。批量更换 140DRA84000 继电器模块后，触点导通稳定性提升，隔离设计规避现场杂波干扰，整套联锁回路连续稳定运行，大幅降低现场检修频次。
核心卖点与差异化
- 继电器触点设计，高低压混合回路通用，无需额外中间继电器
- 16 路分组隔离结构，单路故障独立隔离，降低故障范围
- 大电流触点承载，满足工业动力负载启停需求
- 完全兼容 Quantum 全系 CPU 与背板，现场可直接替换
- 停产刚需备件，适配存量老旧装置改造与日常维保

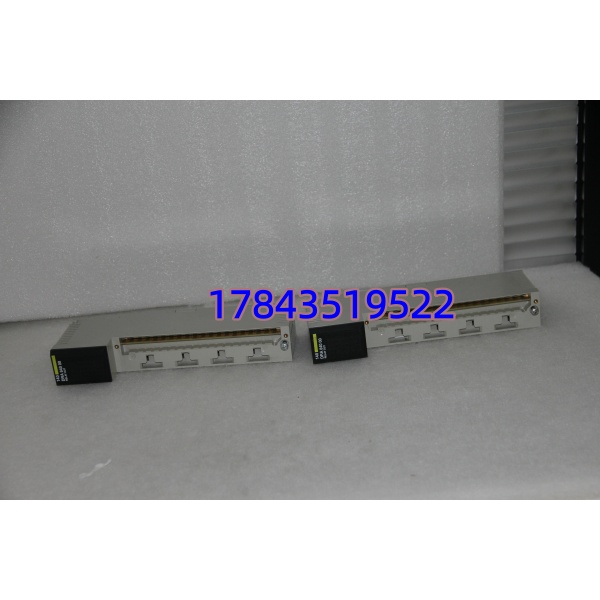

140DRA84000.
安装与接线指南
阶段一：准备工作（10 分钟）
穿戴防静电手环，准备十字螺丝刀、标签、万用表，提前备份 PLC 程序，拍照记录原有接线排布与线号。
阶段二：旧模块拆卸（15 分钟）
切断模块外部负载电源，逐根拆除控制线并做好标记，松开面板卡扣，垂直拔出模块，清理背板插槽灰尘，避免针脚氧化接触不良。
阶段三：新模块安装（20 分钟）
核对型号 140DRA84000 无误，对准背板插槽平稳推入至卡扣锁止，按照原有线号复原接线，拧紧端子螺丝，检查无虚接、错接。
阶段四：上电测试（15 分钟）
机架上电后观察面板指示灯状态，通过 PLC 强制输出逐路测试触点通断，核对阀门、泵体等设备动作正常，连续空载运行半小时无异常告警。
常见问题解答
Q1：140DRA84000 可以带 220V 交流负载吗？A：可以，支持最高 240VAC 交流负载，单路额定 5A，适合电磁阀、接触器直接控制。
Q2：继电器模块容易触点烧坏吗？A：感性负载建议并联浪涌吸收配件，减少通断瞬间电弧，合理负载范围内可长期稳定使用。
Q3：更换模块需要重新下载程序吗？A：同型号直接替换无需改动程序，点位地址完全一致，上电即可正常使用。
Q4：这款模块是否支持热插拔？A：支持 Quantum 机架热插拔，建议断开外部负载电源后操作，减少触点冲击。
Q5：模块质保周期多久？A：全新原装提供 12 个月质保，非人为烧毁、进水、过压损坏可免费售后处理。
