描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 140DDO84300 |
| 输出通道 | 16 路（2 组 ×8 路） |
| 输出电压 | 10–60V DC（最大 72V） |
| 每路电流 | 最大 2A（电阻负载） |
| 模块总电流 | 最大 12A（每组 6A） |
| 响应时间 | ≤1ms（通 / 断） |
| 隔离强度 | 通道 – 总线：2500Vrms；组间：700Vrms |
| 保护机制 | 每路 2A 保险丝；每组 8A 保险丝 |
| 工作温度 | 0°C ~ +60°C |
| 功耗 | 约 7.2W（24V DC 供电） |
| 尺寸 / 重量 | 70×100×71mm / 0.45kg |

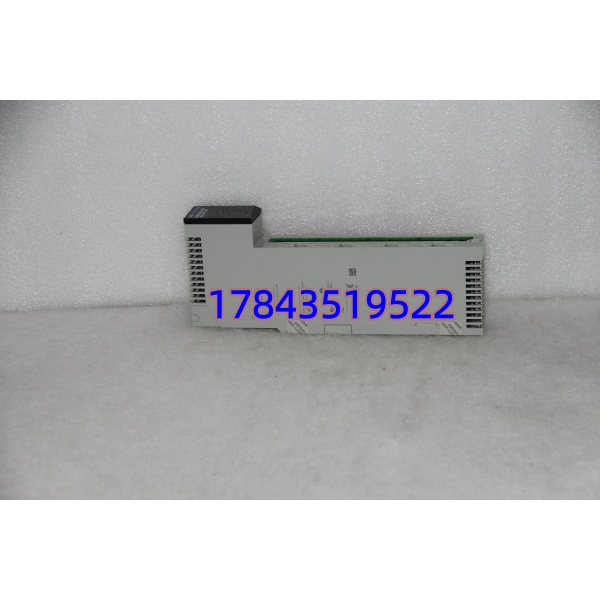

140DDO84300
产品深度介绍
施耐德 140DDO84300 是 Modicon Quantum 系列高密度16 点直流输出模块，用于将 PLC 控制信号转换为 10–60V DC 工业负载驱动信号。模块采用两组隔离设计，每通道带过载保护，可直接驱动继电器、电磁阀、指示灯及小型直流接触器。
具备≤1ms 高速响应与 2500Vrms 电气隔离，抗干扰能力强，适配恶劣工业环境。前面板 LED 指示灯实时显示通道状态与故障信息，支持热插拔，便于在线维护更换，广泛应用于石化、电力、冶金等行业的老旧系统备件替换。

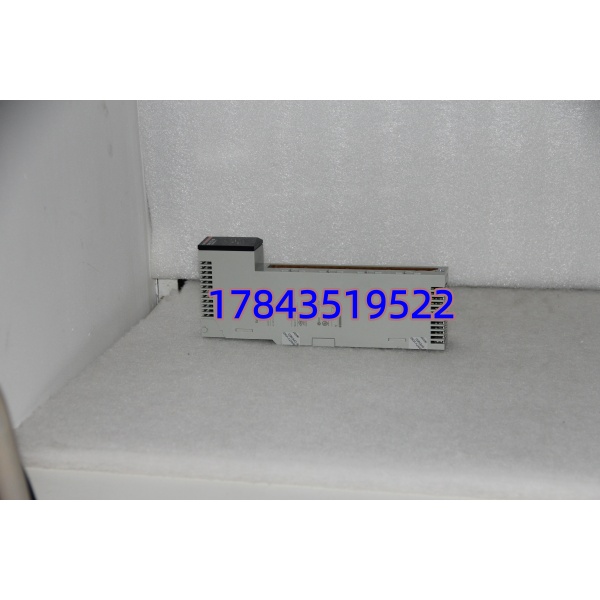

140DDO84300
应用场景与行业案例
工程痛点
老旧 Quantum 系统的输出模块长期带载老化，易出现触点烧蚀、误动作或无输出故障。140DDO84300 作为停产型号，原厂采购周期长，一旦失效易导致局部设备停机，影响整条产线运行。
典型应用场景
- 石油化工 – 反应釜辅助控制驱动报警灯、冷却水泵电磁阀、搅拌电机继电器，16 通道覆盖单釜全套辅助设备，减少模块数量与布线复杂度。
- 电力行业 – 电厂辅机控制控制送风机、给水泵、循环水阀的启停回路，隔离设计有效抵御电厂强电磁干扰，保障控制信号稳定。
- 冶金冶炼 – 高炉辅助设备驱动高炉热风炉阀门、除尘风机、料位报警灯，适配高温、粉尘环境，触点抗振动设计，减少振动导致的接触不良。
- 水处理 – 加药与曝气系统控制加氯泵、酸碱计量泵、曝气阀，直流输出适配防腐泵类负载，隔离设计防止地环流干扰。
- 制造业 – 生产线工位控制驱动装配工位指示灯、夹具电磁阀、传送带启停继电器，高速响应匹配生产线节拍，热插拔减少停机维护时间。
真实案例
今年 3 月，中部某化肥厂合成氨装置的 140DDO84300 模块突发故障，8 路输出无信号，导致反应釜冷却系统与报警回路瘫痪。原厂反馈已停产，调货需 6 周，单条生产线日损失超 40 万。客户紧急寻找原装库存。我们当天发货，2 天到货直接替换，无需修改程序，10 分钟内恢复全部输出功能。设备主管表示：“老系统输出模块是易损件，必须备备件，否则小故障也会造成大停产。”
核心卖点与差异化
- 高密度 16 通道：单模块 16 路输出，减少机架占用与布线成本，适配紧凑型控制柜。
- 宽电压适配：10–60V DC 宽范围输出，兼容多数工业直流负载，无需额外转接。
- 高速响应：≤1ms 通断时间，满足高速设备与精密控制时序要求。
- 强隔离抗干扰：2500Vrms 通道 – 总线隔离，抵御工业现场电磁干扰，减少误动作。
- 原装全检保障：全新原装入库全检，通电带载测试，提供测试报告，降低上机风险。
- 热插拔易维护：支持在线更换，无需停机，单模块更换时间≤5 分钟，减少维护成本。
替换与升级建议
✅ 直接替换（无需程序修改）
- 140DDO84300 → 140DDO84300（库存原装）
- 差异：同型号原装库存，批次不同
- 注意：固件版本匹配，直接插拔使用
- 价格：市场库存价平稳
⚠️ 功能替代（需核对负载参数）
- 140DDO84300 → 140DDO84200
- 差异：16 路继电器输出（干触点），电压范围更广（AC250V/DC30V）
- 改动：需重新接线，适配继电器触点负载
- 工作量：单模块接线调试约 0.5 天
- 价格：约贵 20%
❌ 硬件不兼容（不推荐）
- 140DDO84300 → 140ACO02000（交流输出）
- 原因：输出类型不同（交流 120/240V），负载不匹配
- 改造成本：需更换全部负载接线，重新设计控制回路
- 建议：除非负载整体更换为交流，否则不考虑
