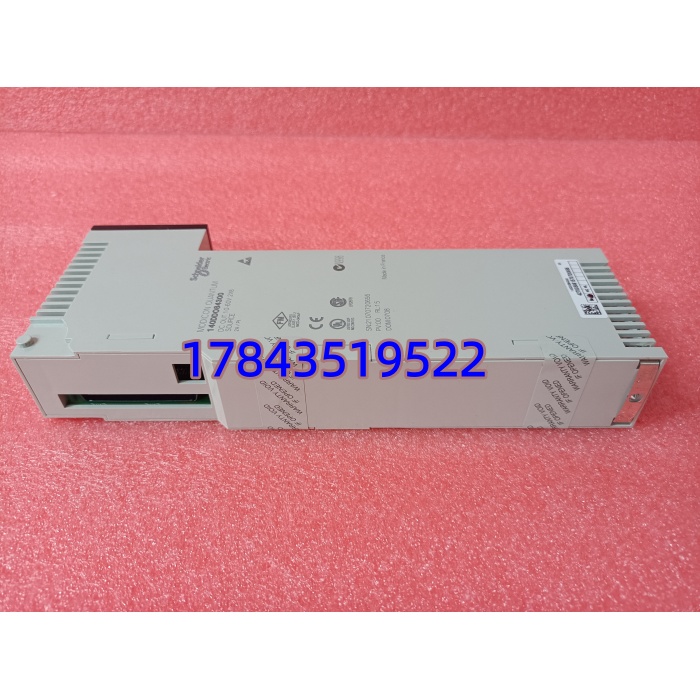

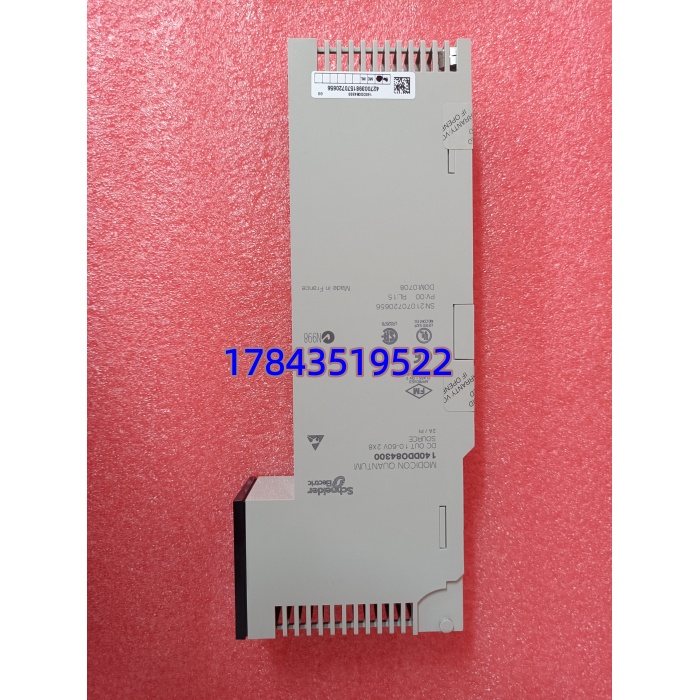

施耐德 140DDO84300 是 Modicon Quantum 平台的高密度直流输出模块，提供16 路源型（正逻辑）晶体管输出，分成 2 组 ×8 路，每组独立供电，适配 10–60VDC 工业负载。模块具备2500Vrms 通道 – 总线隔离与700Vrms 组间隔离，抗干扰强；内置短路 / 过载保护，响应时间≤1ms，适合高速开关控制。广泛用于化工、电力、冶金等 DCS/PLC 系统，驱动电磁阀、接触器、指示灯等现场设备。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 输出通道 | 16 路，2 组 ×8 路 |
| 输出类型 | 源型（Sourcing，正逻辑） |
| 负载电压 | 10–60VDC（最大 72VDC） |
| 单路电流 | 2A（连续），浪涌 7.5A/50s |
| 总电流 | 12A（模块），6A / 每组 |
| 响应时间 | ≤1ms（通 / 断） |
| 隔离强度 | 通道 – 总线：2500Vrms/1min；组间：700Vrms/1min |
| 保护 | 每组 8A 熔断器，单路 2A 熔丝 |
| 工作温度 | 0°C ~ 60°C |
| 功耗 | 1W +（1V× 总负载电流） |
| 尺寸 / 重量 | 标准 Quantum 尺寸，约 0.2kg |
应用场景与行业案例
某电厂水处理车间 Quantum PLC 系统中，140DDO84300 负责控制加药泵、排污阀与风机启停。原模块老化导致输出不稳，阀门误动作，影响水质达标。原厂交期 6 周，生产线不能长时间等待。
典型应用场景：
- 电力行业 — 辅机控制：驱动锅炉吹灰阀、循环水泵接触器、风机启停线圈。
- 石油化工 — 反应釜 / 输送线：控制电磁阀、比例阀、电机启动器，实现顺序控制。
- 冶金行业 — 高炉 / 连铸：驱动液压阀、冷却水泵、辊道电机，适应高温粉尘环境。
- 水处理 — 加药 / 过滤系统：控制计量泵、气动阀、排泥阀，保障工艺稳定。
案例：紧急更换避免停机接到求助后，我们当天发出 140DDO84300 现货，48 小时送达。工程师断电更换、核对外部 24VDC 接线，上电后输出状态与程序一致，阀门动作正常，系统恢复稳定。事后该企业采购 2 块作为备用，消除单点故障风险。
核心卖点与差异化
- 分组隔离设计：2 组 ×8 路独立供电与隔离，单组故障不影响另一组，提升容错性。
- 宽电压适配：10–60VDC 覆盖 24V/48V 工业标准，兼容多种负载，减少选型复杂度。
- 高负载能力：单路 2A、总 12A，可直接驱动多数电磁阀 / 接触器，无需中间继电器。
- 高速响应：≤1ms 通断延时，适合高速联锁与顺序控制。
- 现货质保：全新原装库存，3 天内发货，12 个月质保，提供检测报告与技术支持。
