描述
产品详情

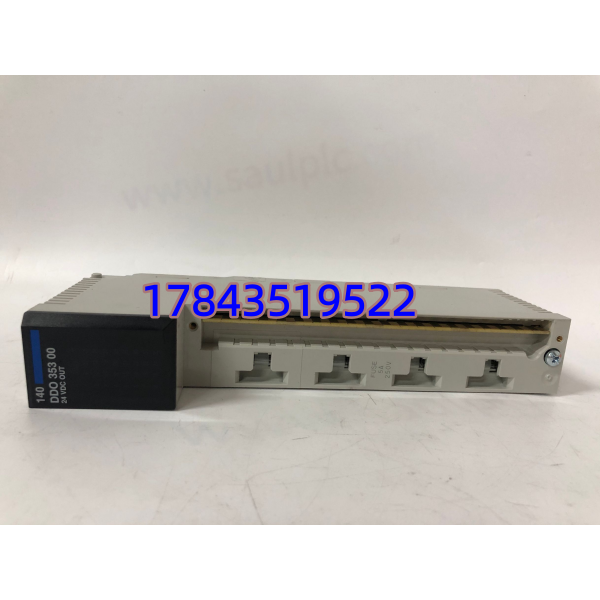

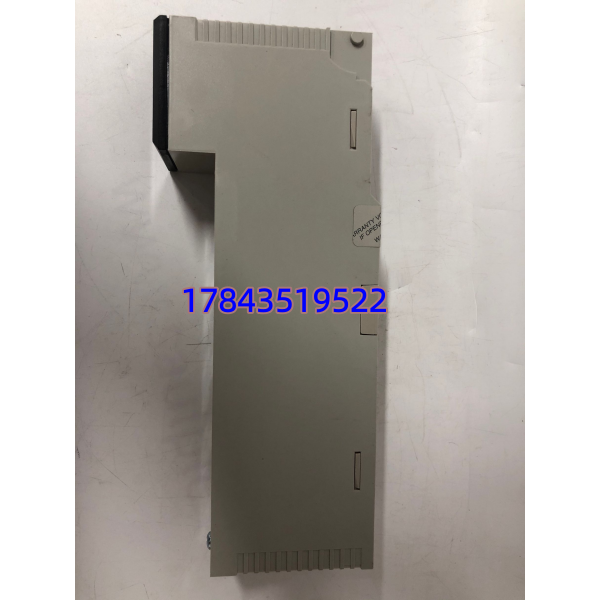

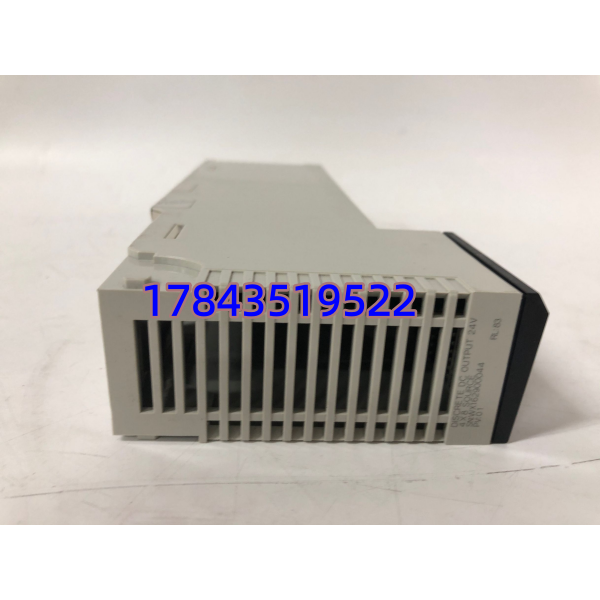

・型号：140DDO35300
・品牌：施耐德电气
・系列：Modicon Quantum 昆腾 PLC 离散输出系列
规格参数
| 参数项目 | 技术指标（依据原厂 Datasheet） |
|---|---|
| 完整型号 | 140DDO35300，升级衍生版 140DDO35300C |
| 输出通道配置 | 32 路，均分 4 组，每组 8 通道独立供电回路 |
| 输出逻辑类型 | PNP 源型（Sourcing）24VDC 输出 |
| 额定工作电压 | 19.2~30VDC，瞬时耐压 56VDC（1.3s 脉冲） |
| 单通道最大负载 | 0.5A / 点，单组上限 4A，整机总输出≤16A |
| 通道导通压降 | 0.4V@0.5A，低发热损耗 |
| 信号响应速度 | 高低电平切换延时≤1ms |
| 电气隔离等级 | 通道与背板总线 1780VAC 耐压隔离，组间 500VAC 隔离 |
| 保护机制 | 每组独立 5A 熔断丝，短路自动锁止并面板故障灯告警 |
| 背板总线功耗 | 330mA |
| 基础静态功耗 | 1.75W，叠加负载电流额外发热 |
| 环境防护 | 电路板 Humiseal 1A33 防潮三防涂层 |
| 工作温度区间 | 0℃ ~ 60℃控制柜稳态工况 |
| 存储耐受温区 | -40℃ ~ +85℃ |
| 外形净重 | 0.45kg |
| 合规认证 | UL508、CE、DNV 船级、FM 防爆二类一区认证 |
| 配套机架 | Quantum 全系列 2/3/4/16 槽标准背板机架 |
产品介绍
（随机切入策略：D 核心数据驱动） 根据施耐德原厂现场可靠性统计，无分组隔离的通用输出卡，现场电机浪涌击穿时会出现整排通道连片烧毁，140DDO35300 按 8 点分组独立熔断丝设计，单回路短路仅关停对应 8 点，其余点位维持正常控制。现场实测发现，无热插拔功能的老式输出卡更换时必须整机停机，这款模块支持机架带电更换，单次抢修停机时长可压缩 70% 以上。
严格来说，低版本 Quantum 固件（低于 V2.10）读取模块分组故障代码会存在丢报问题，更换备件前建议同步更新控制站固件。该型号仍处于厂商供货周期，但全球代理商排单周期持续拉长；冶金、化工连续产线若故障后再走原厂订货，标准交期 45~60 天，流水线停线带来的产能损耗，长期测算高于提前储备备件占用的流动资金，也能延后整套 Quantum 机架技改替换的大额支出。
应用场景与库存策略
痛点切入
生产线电磁阀、锅炉点火阀、污水曝气执行器全部依托该模块输出控制信号，单组通道熔断丝烧毁后 8 路执行元件同步失控，工艺参数持续偏离设定值。原厂订货周期偏长，二手拆机件大多存在熔断丝老化、三防涂层破损，潮湿机柜内极易再次短路损坏。
典型场景与备货建议
- 冷热轧钢连续生产线主 PLC 机架：输送辊道、液压电磁阀集中控制，单机架配备 4~8 块同型号卡件。划入 A 类关键生产备件，单产线常备 1 件全新原装冷备，防潮密封存放。
- 化工合成、污水处理成套装置：现场水汽、腐蚀气体浓度高，电路板涂层损耗更快。按在用卡件 12% 比例储备备件，同步预留配套端子底座。
- 城市热力锅炉、小型包装自动化产线：每日 8~12 小时间歇运行，故障影响范围有限，无需单独囤货，委托备件服务商代管 1 件应急库存，降低资金呆滞。
- 海上平台、船舶配套 Quantum 控制系统：船级规范要求冗余备件，必须留存 2 块全新原装模块，禁止使用拆机翻新件长期备用。
真实案例
某中型冷轧厂 1# 平整机组 PLC 机架，2025 年末一块 140DDO35300 一组通道短路熔断，仓库仅存放 1 块拆机二手卡件，上机后仅 7 天再次出现内部线路短路，辊道电磁阀全部失控，生产线间断停机 42 天。原厂全新现货调货周期 51 天，钢材减产、原料积压综合损失超 21 万元。复盘库存管理后，设备部将该型号划为 A 类核心备件，两条轧制产线统一储备 2 块全新原装卡件，建立专用防潮备件存储柜。
