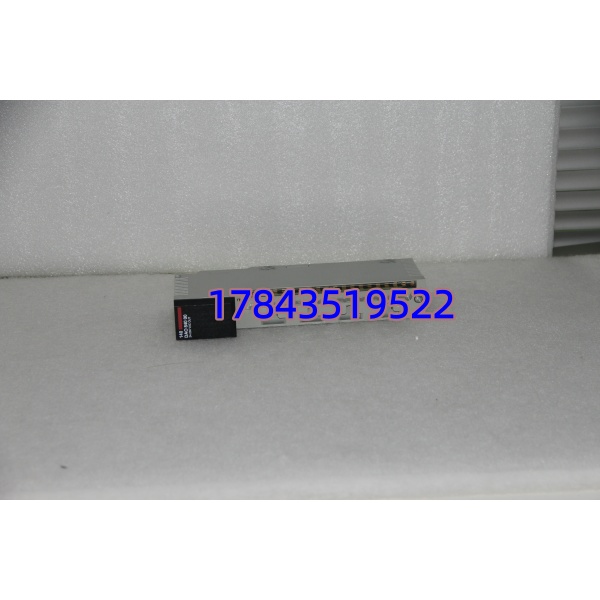

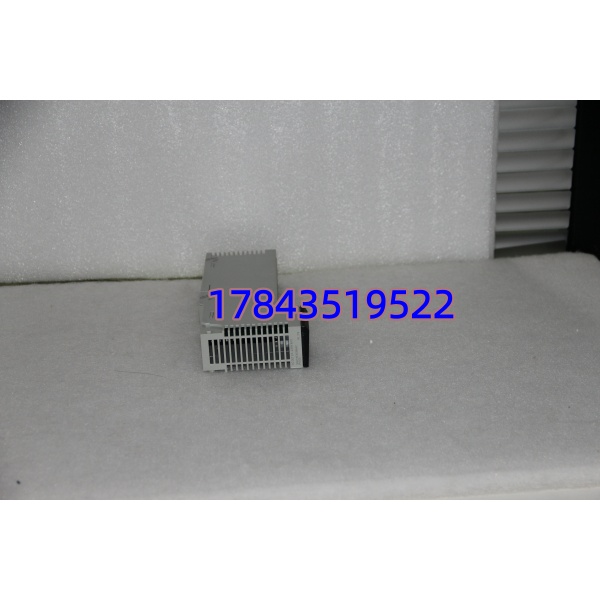

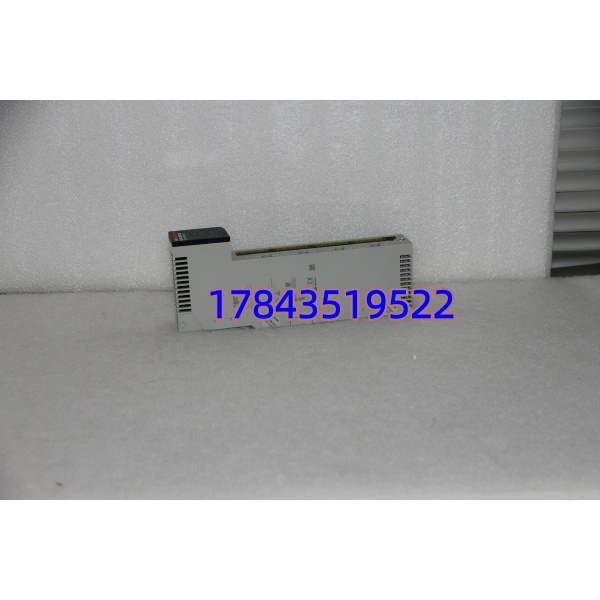

施耐德 140DAO84000 是 Modicon Quantum 系统专用的16 通道隔离型交流数字量输出模块，用于将 PLC 内部逻辑信号转换为 20-253VAC 工业标准交流信号，直接驱动现场执行器。
模块采用通道间完全隔离设计，抗干扰能力强，每通道可带 4A 阻性负载，支持短时 30A 浪涌电流。响应速度快（<0.5ms），内置 RC 滤波与过流保护，适配高温、振动、强电磁干扰等恶劣工况，是流程工业控制的常用 I/O 模块。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 140DAO84000 |
| 输出通道 | 16 路，分组隔离（通道间隔离） |
| 输出电压 | 20-253VAC（覆盖 24/48/115/230VAC） |
| 频率 | 47-63Hz |
| 每通道电流 | 4A RMS（阻性负载） |
| 浪涌电流 | 最大 30A（短时） |
| 响应时间 | <0.5ms（通 / 断） |
| 保护机制 | 内置 RC 滤波器、过流自恢复保护 |
| 工作温度 | -25°C 至 + 70°C |
| 功耗 | 1.85W（静态） |
| 尺寸（宽 × 高 × 深） | 40×193×130mm |
| 重量 | 0.91kg |
| 认证 | CE、UL 508、CSA C22.2、FM |
应用场景与行业案例
工程痛点
工业现场大量220VAC 电磁阀、接触器、指示灯需要 PLC 控制；普通模块易受干扰导致误动作，或带载能力不足烧毁触点，影响设备启停与安全联锁。
典型应用场景
- 石油化工 – 阀门 / 泵控制：驱动 220VAC 电磁阀、泵 / 风机接触器线圈，用于精馏塔、反应釜介质通断与设备启停控制。
- 电力行业 – 辅机回路控制：控制电厂风机、水泵、油泵的交流接触器，实现远程启停与联锁保护。
- 冶金行业 – 轧线电磁阀控制：驱动液压 / 气动系统 220VAC 电磁阀，控制轧机压下、导卫、剪刃动作，耐受振动与粉尘。
- 水处理 – 加药 / 排污阀控制：控制加药泵、排污阀、格栅机的交流执行器，适配潮湿、腐蚀环境。
- 楼宇 / 暖通 – 空调与消防控制：驱动空调风阀、消防排烟阀、水泵的交流执行机构，实现设备联动。
真实案例
南方某污水处理厂升级改造，原老旧 PLC 系统输出模块频繁烧毁触点，220VAC 电磁阀误动作，导致曝气池气量失控、出水水质超标。更换 140DAO84000 隔离输出模块后，其4A 大带载 + 强隔离 + 过流保护特性彻底解决触点烧毁与干扰误动作问题，系统稳定运行 12 个月无故障，保障污水达标排放。
核心卖点与差异化
- 16 路隔离输出：通道间完全隔离，故障不扩散，抗电磁干扰能力强，减少误动作。
- 宽电压适配：20-253VAC 覆盖全球工业标准，24/48/115/230VAC 通用，减少备件种类。
- 大带载能力：4A / 通道阻性负载，支持 30A 浪涌，可直接驱动接触器 / 电磁阀，无需中间继电器。
- 高速响应：<0.5ms 通断时间，适配高速联锁与时序控制，提升设备动作精度。
- 工业级耐用：宽温（-25°C 至 + 70°C）、抗振动、阻燃外壳，MTBF 超 50 万小时，适配恶劣工况。
- 全新原装质保：12 个月质保 + 序列号溯源，支持原厂检测，质量可靠。
替换与升级建议
直接替换（无需改动）
- 140DAO84000C：同规格升级款，接口、参数完全一致，可直接替换，兼容性 100%，固件适配更广。
软件兼容（需核对负载与程序）
- 140DAI74000：同系列 16 路交流输入模块，硬件引脚兼容，功能为输入，需修改程序逻辑，用于信号采集场景。
硬件不兼容（不推荐）
- 140DDO84300：直流输出模块（24VDC），电压 / 带载能力不符，无法驱动 AC220V 负载，不可替换。
