描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 输入通道 | 32 点，分 4 组隔离（每组 8 点） |
| 输入电压 | 230V AC（标称），工作 165~264V AC |
| 频率范围 | 47~63Hz |
| 输入电流 | ≤9.7mA(47~53Hz)；≤11.5mA(57~63Hz) |
| 响应时间 | 关→开：0.75~4.9ms；开→关：7.3~12.3ms |
| 隔离耐压 | 组间 1500V AC，输入 / 背板隔离 |
| 地址占用 | 2 个输入字 |
| 状态指示 | 32 路绿色 LED（通道）、红色 LED（故障） |
| 功耗 / 电流 | 背板 250mA，约 5W |
| 工作温度 | 0~60°C，存储 – 40~+85°C |
| 尺寸 / 重量 | 40×193×130mm / 0.3kg |

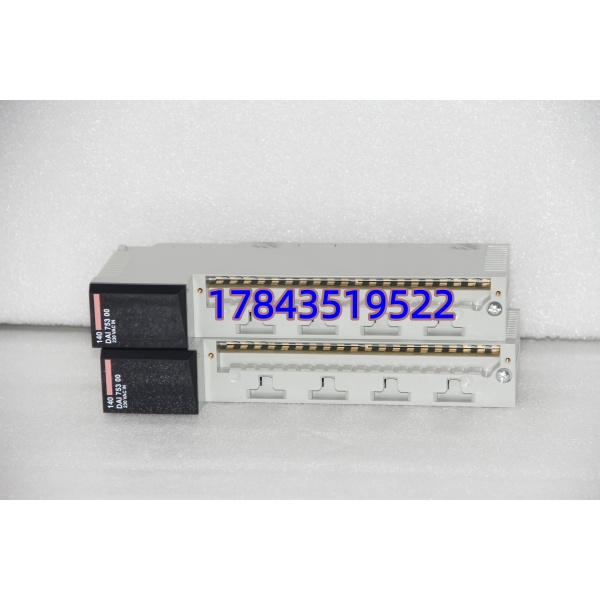

140DAI75300
产品深度介绍
施耐德 140DAI75300 是 Modicon Quantum 系列专用230VAC 高电压离散输入模块，专为现场交流开关信号（如按钮、限位、继电器触点）采集设计。32 路通道分 4 组电气隔离，有效抑制地环路干扰与浪涌，适配工业强电环境。
模块直接接入 230VAC 现场信号，内部光电隔离转换为 PLC 可识别的数字量，支持 Unity Pro 等软件配置与诊断。宽电压耐受、快速响应与完善状态指示，适合电力、化工、水处理等强电设备监控场景。

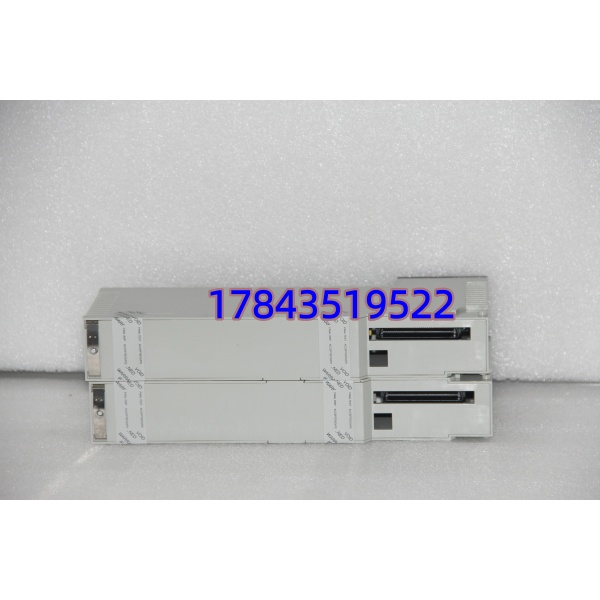

140DAI75300
应用场景与行业案例
工程痛点
现场大量 220/230VAC 开关信号（刀闸、限位、继电器）需远距离采集，普通低压输入模块易受干扰、耐压不足，导致误触发或损坏。
典型应用场景
- 电力行业：高压开关柜状态、隔离开关 / 接地刀闸位置反馈。
- 石油化工：230VAC 电磁阀回讯、现场按钮盒、防爆限位开关采集。
- 水处理：大型泵 / 风机运行反馈、高压阀门开到位 / 关到位信号。
- 冶金行业：高温炉门限位、液压站压力继电器、电机接触器辅助触点。
真实案例
某化工装置改造，原用 24VDC 输入模块采集 230VAC 继电器触点，频繁因浪涌损坏通道，每月故障 3~5 次。更换 140DAI75300 后，1500VAC 隔离 + 宽压设计彻底解决干扰与耐压问题，连续运行 12 个月无故障，减少 80% 维护工作量。

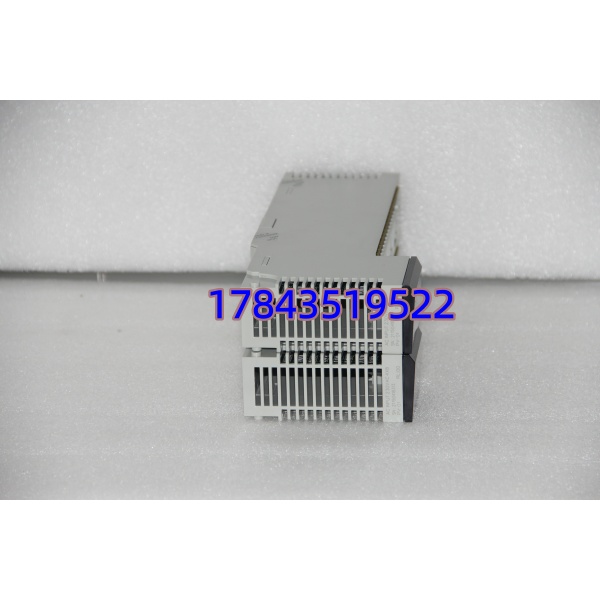

140DAI75300
核心卖点与差异化
- 高压直接采集：230VAC 直入，省去中间继电器，降低成本与故障点。
- 强隔离抗干扰：4 组隔离 + 1500VAC 耐压，适合长距离、强电磁干扰现场。
- 快速响应：毫秒级切换，满足联锁与快速工艺信号采集需求。
- 高密度省槽位：32 点 / 单槽，比 16 点模块节省 50% 机架空间。
- 原装质保无忧：全新原装供应，12 个月质保，支持现场调试指导。
替换与升级建议
✅ 直接替换（无需改动）
- 140DAI75300 → 140DAI75300：同型号原装，直接插拔，配置不变。
- 差异：仅货源批次不同，功能完全一致。
- 价格：库存稳定，支持批量议价。
⚠️ 兼容替代（软件兼容）
- 140DAI75300 → 140DAI75300C：涂层三防版，防潮防尘防腐蚀，接口 / 参数一致。
- 差异：三防涂层，适合潮湿 / 腐蚀环境。
- 注意：直接替换，程序无需修改。
- 价格：较标准版贵约 10%。
❌ 不兼容替换（不推荐）
- 140DAI75300 → 低压输入模块（如 140DAI35300）：24VDC 输入，无法直接接 230VAC，需增加中间继电器，成本高且增加故障点。
- 建议：强电信号采集优先选用原装高压模块，保证稳定与安全。
