描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 | 140CPU67160 |
| 适配机架 | Quantum 全系列 4/6/10/16 槽本地冗余底板，0 号 CPU 专用插槽 |
| 配套冗余组件 | 140CHS11000 热备同步光纤套件、冗余电源模块 |
| 处理器主频 | 266MHz 32 位 RISC 架构 |
| 用户程序内存 | 1024KB SRAM，锂电池断电备份程序与数据表 |
| 布尔指令扫描速度 | 0.06μs / 条，复杂 PID 批量运算无延迟 |
| 最大 IO 容量 | 本地 + 远程合计 65536 点数字 / 模拟混合 IO |
| 内置通讯接口 | 2 路 10/100M RJ45 以太网、1 路 Modbus Plus、1 路 RS232 调试串口、光纤热备同步口 |
| 支持通讯协议 | Modbus TCP、EGD、FTP、SNMP、Modbus RTU、MB+ |
| 冗余切换性能 | 主 CPU 故障自动切换备用，切换时间≤30ms，工艺无扰动 |
| 背板供电 | 机架背板 5V 取电，整机典型功耗 8W |

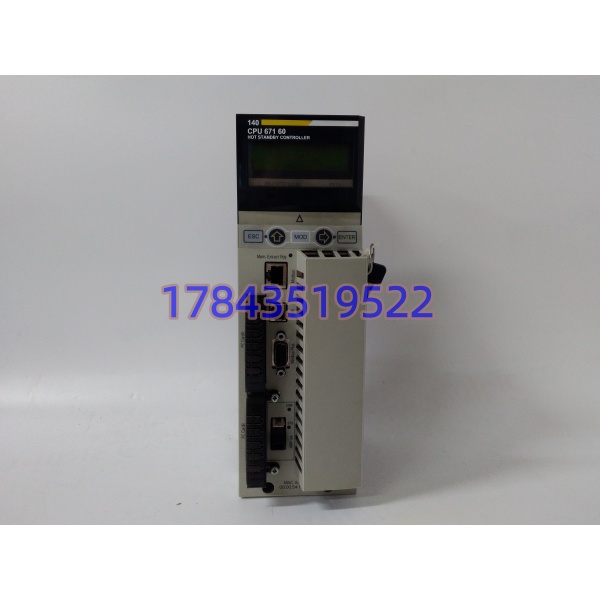

| 面板配置 | 液晶状态显示屏、运行 / 故障 / 通讯 LED 指示灯、模式钥匙开关 |
| 工作温区 | -20 ℃ ~ +70 ℃，带三防涂层可耐受潮湿粉尘机柜 |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 硬件区分 | 140CPU67160 = 支持双机热备；140CPU67060 = 单 CPU 无冗余同步通道，无法配对做主备系统 |
产品深度介绍
140CPU67160 是施耐德 Quantum 平台经济型冗余 CPU，专为不能停机的连续流程行业设计，原生搭载热备同步光纤接口，两块同型号 CPU 搭配冗余底板与 CHS 同步套件即可搭建完整容错控制系统。双独立以太网通道可做网络冗余，一路对接中控 HMI 与 MES，一路对接远程 RIO 分站，单网口断线不中断工艺控制；内置 MB + 总线可联动厂区其他 Quantum 子系统，实现多机组数据互通。整机搭载液晶面板，无需上位软件即可查看 CPU 运行状态、网络节点、故障代码，现场排查效率更高。程序内存配备独立备份锂电池，断电数月逻辑配方、历史数据表不丢失；全板三防绝缘涂层适配电厂、化工高湿、多腐蚀工况。原厂 2018 年停止量产，存量装置故障后原厂调货周期 40 天以上，替换必须核对固件版本，跨版本会出现热备同步失败、IO 扫描超时。
应用场景与行业痛点
流程行业冗余 PLC 主控一旦损坏，整套装置失去容错保护，主 CPU 故障时无备用单元自动接管，精馏、水处理、发电等连续生产线只能降负荷人工值守；原厂海外订货周期长，人工干预极易引发超温、超压、环保超标，产生高额考核损失。
典型应用场景
- 火力发电厂锅炉、脱硝脱硫辅控系统锅炉给水、烟气脱硝批量 PID 调节，双机热备架构保障机组不停机切换，避免炉膛参数失控跳机。
- 石油化工精馏、加氢连续反应装置高压反应釜温度、压力闭环控制，冗余切换无工艺扰动，杜绝泄漏、爆炸安全风险。
- 大型城市污水 / 海水淡化全厂自控系统曝气、沉淀、加药全流程监控，不间断运行保障出水达标，规避环保处罚。
- LNG、天然气管线增压站自控系统场站调压、截断阀联锁逻辑，恶劣防爆盐雾环境长期稳定运行。
- 造纸、薄膜卷材连续生产线涂布、分切恒张力闭环控制，主备切换不中断卷材走料，减少断带废品损耗。
真实抢修案例
山东某 30 万吨 / 年化工精馏装置 2025 年 10 月冗余系统备用 140CPU67160 故障，整套 PLC 只剩单 CPU 运行，失去热备容错保护，安监下达限产整改通知。联系施耐德原厂订货周期 42 天，每日限产与环保考核损失合计超 32 万。采购调取全新原装 CPU 现货，运维提前备份 Unity 完整工程、记录光纤同步接线、整机固件版本，配对替换备用 CPU 后完成主备同步校验，20 分钟内冗余功能恢复，装置满负荷复产。后续厂区采购两块同型号 CPU 作为两套冗余机柜常备备件。
