SAIA PCD1.M120 全新原装 | 可编程控制器 板载12DI/8DO

描述

关键技术规格

产品深度介绍

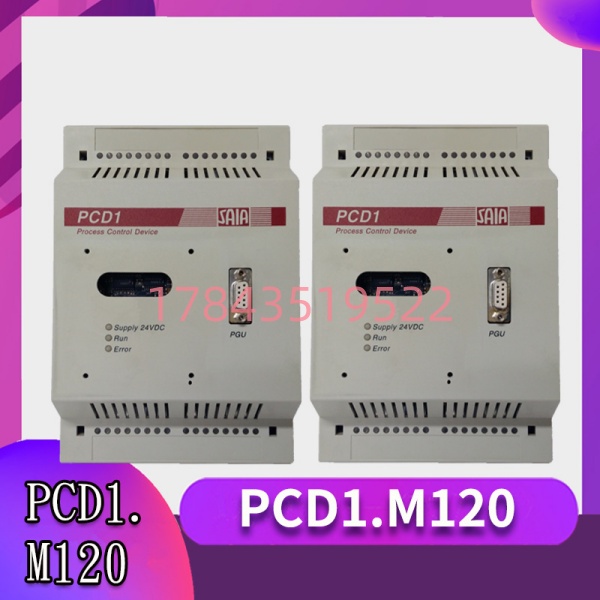

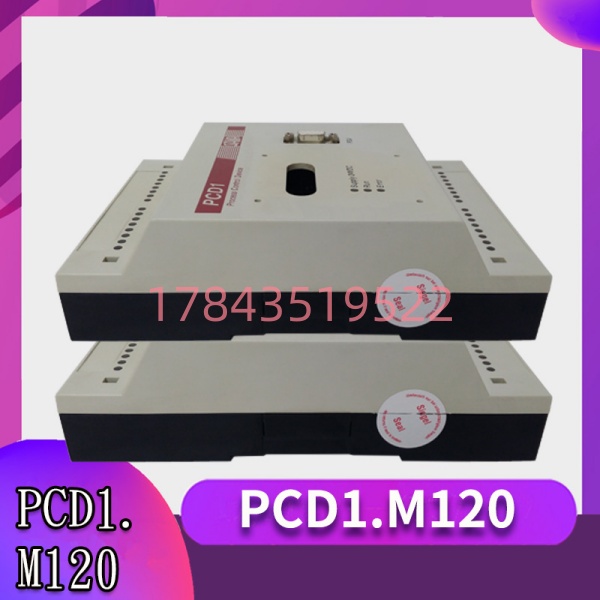

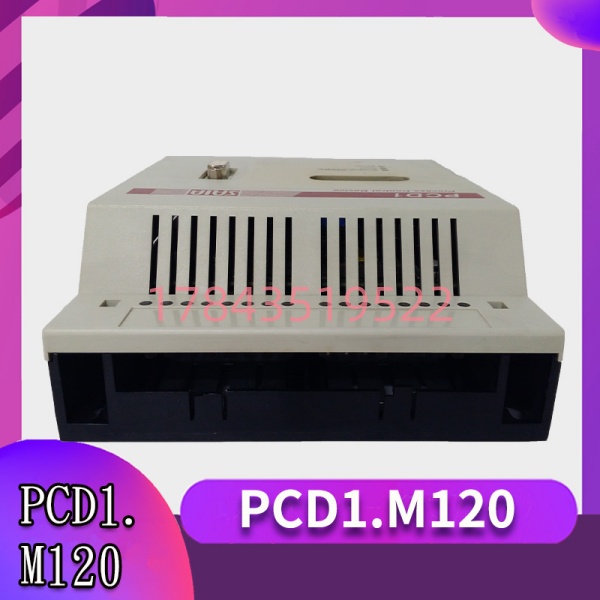

SAIA PCD1.M120是瑞士思博（Saia-Burgess Controls）PCD1系列中的紧凑型PLC控制器。这玩意儿是典型的“小身材、大智慧”——巴掌大的外壳里集成了CPU、12路数字输入、8路数字输出、两个串口和实时时钟，上电就能跑，不用再配I/O模块。

PCD1系列是SAIA面向中小型自动化市场的拳头产品，M120属于该系列的中配型号。对比同系列的M110（无RTC、无高速计数）和M130（带锂电池RTC），M120的定位很清晰：要时间戳记录和中断计数，但预算又够不上M130的场景。这个区分在十几年前的产品规划里算做得细的。

有一个细节值得提：PCD1.M120的用户存储默认是17 kB，但可以通过扩展RAM或EPROM/Flash EPROM最高扩充到140 kB。这设计在当年是为了控制成本——默认配置够跑小逻辑，需要大程序再加钱扩展。现在采购二手机的时候注意问清楚存储配置，别拿默认17 kB的去跑复杂程序。

另外，这板子的编程软件是SAIA自家的PG5。和西门子Step7、罗克韦尔RSLogix不一样，PG5的学习曲线比较陡，国内会用的人不多。采购时如果团队里没人用过SAIA，建议把编程线和软件光盘一起要过来，或者让供应商帮忙把程序灌好再发货。

应用场景与行业案例

工程痛点：小设备用大PLC，浪费又占地方

前年江苏某包装机械厂，做一台三伺服枕式包装机。设备不大，就控制几个伺服电机、检测几个光电开关、输出几个气缸动作。工程师选了某大品牌的入门级PLC，结果发现：CPU模块、电源模块、I/O模块、通信模块——一堆东西拼起来，电控柜塞得满满当当，成本还超了预算30%。

后来换.M120，一块主模块搞定12个输入、8个输出，加上两个串口连变频器和触摸屏。电控柜从60cm宽缩到40cm，成本降了将近一半。

典型应用场景

1. 包装机械 – 三伺服枕式包装机
   色标检测、切刀位置控制、膜长跟踪。需要高速计数（1kHz）和快速响应。.的2路1kHz中断计数正好用上。
2. 楼宇自控 – 风机盘管/新风机组控制
   温度采集、阀门执行器控制、与楼宇主站通信（Modbus RTU）。RS-485口直接挂到总线上，省一个网关。
3. 小型水处理 – 加药装置
   pH值检测、加药泵启停、液位报警。24路I/O够用，不需要扩展机架。柜内空间紧张时这种紧凑型PLC优势明显。
4. 农业烘干设备 – 温湿度控制
   粮食烘干塔的排粮电机、热风门、温度传感器。环境粉尘大、温度变化大，-20°C~+60°C的工作范围够用。
5. 实验室设备 – 反应釜控制
   搅拌电机、加热带、冷却水阀、温度/压力采集。需要记录反应曲线（RTC带时间戳），的实时时钟正好满足。

案例：某包装机械厂的国产化替代

山东一家做给袋式包装机的厂家，原来一直用某日系品牌的PLC。2021年芯片缺货，交期从2周拖到3个月，产线差点停。

采购经理找到我，问有没有现货、能快速替换的PLC。我说SAIA .有货，但有个前提——你得把原系统的I/O点表和控制逻辑给我，我帮你把程序移植到PG5环境里。

移植过程中发现一个问题：原系统的某个定位功能用到了PLC的AB相脉冲输入，但.只有单相高速计数（1kHz），不支持AB相。最后改方案：定位交给伺服驱动器自己处理，PLC只发启动和速度指令。

前后折腾了大概两周，第一台样机跑起来了。包装速度从原来的60包/分钟降到了55包/分钟，但设备成本降了35%。客户算了一笔账：一台机器省2000块，一年出200台，省40万。8%的速度换35%的成本，这笔账算得过来。

后来这家厂把3条生产线的PLC都换成了SAIA，备件库存也从原来的8种型号减到2种。

质量控制流程 (SOP)

我们经手的每一块.都执行以下检测流程：

1. 入库验收

• 原厂防静电袋完整性检查，序列号与标签一致性核验
• PCB外观检查：金手指无氧化、电解电容无鼓包、接线端子无损坏
• 附件核对：原厂装箱单、合格证（如有）

2. 上机功能测试

• 测试平台: SAIA 扩展机架 + 24V DC电源 + PG5编程软件 (V2.0以上)
• 通电自检: 模块上电后PWR指示灯常绿，RUN灯正常闪烁，ERR灯灭
• I/O通道测试:
  • 12路数字输入：分别接入24V信号，验证PG5软件中对应位翻转
  • 8路数字输出：通过PG5强制输出，用万用表测量DO点电压（24V±10%）
  • 输出带载测试：每路接100Ω电阻负载，测量压降<0.5V
• 高速计数测试: 接入1kHz脉冲信号，验证计数值准确
• 实时时钟测试: 设置时间后断电72小时，验证时间保持（超级电容正常应保持7天）
• 通信接口测试:
  • RS-232口：连接PC串口，PG5在线编程/监控
  • RS-485口：Modbus RTU主站模式读取从站设备数据
• 负载测试: 连续运行48小时，监测CPU温度和I/O稳定性

3. 固件/软件版本验证

• 通过PG5读取固件版本并记录
• 确认固件版本与PG5软件版本兼容
• 备份模块配置文件

4. 最终质检与包装

• 测试报告生成（含测试数据截图、模块序列号、I/O通道测试记录）
• 防静电袋密封 + 防震气泡膜 + 加强纸箱
• 粘贴QC PASSED标签（含测试工程师签名、日期）
• 可选：提供测试过程视频给客户确认

技术避坑指南

SAIA在国内用的人不多，踩过坑的经验更值钱。

❗ 坑1：PG5软件版本与模块固件不匹配

问题: .不同批次的固件版本不一样。老版本固件（比如2008年前的）在PG5 V2.0以上的软件里可能认不到，或者下载程序时报错。

避坑:

• 采购时让供应商用PG5读一下固件版本
• 如果你手头有PG5软件，确认版本号（Help → About PG5）
• 固件太老的话，联系供应商刷新固件（需要专用工具）

真实案例: 西安某高校实验室买了一块二手的.，连上PG5 V2.1后死活下载不了程序。折腾两天发现固件是2006年的V1.3，PG5 V2.1已经不支持了。最后找了个老版本PG5 V1.4才搞定。

❗ 坑2：RS-485接线搞成RS-232

问题: .的RS-485口和RS-232口用的是同一个DB9座子？不是——两个口是独立的。但有些供应商给的接线图把引脚定义标错了，导致通信调不通。

避坑:

• 查SAIA官方手册确认引脚定义
• RS-485通常是3脚(A/+)、8脚(B/-)、5脚(GND)
• RS-232是2脚(RX)、3脚(TX)、5脚(GND)
• 不要混用

口吻: 这种错误我见过三次了。工程师拿着供应商给的图接线，结果图是错的。接线前先量一下电压——RS-232的空闲电平是-5V到-12V，RS-485是0V左右。

❗ 坑3：超级电容失效导致RTC数据丢失

问题: .的实时时钟靠超级电容保持数据。这个电容的寿命大概是5-8年。过了寿命，断电几分钟RTC就复位了。

避坑:

• 采购老库存时要求测试RTC保持时间
• 测试方法：设置时间后断电，24小时后重新上电检查时间
• 如果保持时间<24小时，考虑换电容或接受无RTC使用
• 新版本M130用的是锂电池，保持30天

恐吓: 有个客户用.做污水处理的数据记录，每天靠时间戳区分批次。结果有次停电半小时，RTC归零了，后面记录的时间全是乱的。查了半天才发现是电容老化了。这问题不提前测，现场很难发现。

❗ 坑4：扩展模块槽位顺序搞错

问题: .最多支持4个扩展模块，但模块必须按类型顺序排列——数字量模块在前，模拟量模块在后，否则系统识别不到。

避坑:

• 看SAIA官方手册确认扩展模块的排列规则
• 先插数字量I/O模块（.E1xx系列）
• 再插模拟量模块（.E6xx系列）
• 最后插特殊功能模块

案例: 河北某水处理项目，工程师把一块模拟量输入模块插在了第一个扩展槽，数字量模块插在后面。结果PLC自检时报”扩展模块配置错误”。调换顺序后正常。

❗ 坑5：编程线非原厂导致下载失败

问题: .的PGU编程口用的是专用协议，不是标准RS-232。用普通的USB转RS-232线可能能连上但下载程序到一半就断线。

避坑:

• 尽量用SAIA原厂的编程线（PCD7.K100或类似型号）
• 如果要用第三方线，确认支持SAIA的编程协议
• 下载程序时关掉其他占用串口的软件

警示: 某包装机械厂的技术员用了一根30块钱的USB转RS-232线，下载程序时经常断线，灌一次程序要试五六次。后来换了原厂线，一次过。在编程线上省钱，省下来的时间都花在调试上了。
