描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 输出通道总数 | 60 路独立继电器输出 |
| 触点类型 | 常开机械式继电器触点 |
| 单路额定负载 | 230V AC 5A，阻性负载 |
| 开关响应时长 | 动作延时≤10ms |
| 工作供电 | 由 PLC 背板总线取电 |
| 工作温度 | 0℃~+60℃ |
| 存储温度 | -25℃~+70℃ |
| 绝缘耐压 | 触点组之间耐压 2000V AC |
| 机械寿命 | 单次通断可达 1000 万次 |
| 安装形式 | 标准导轨安装，背板总线对接 |
| 防护等级 | IP20 |
| 认证标准 | CE、RoHS 工业合规认证 |
产品深度介绍

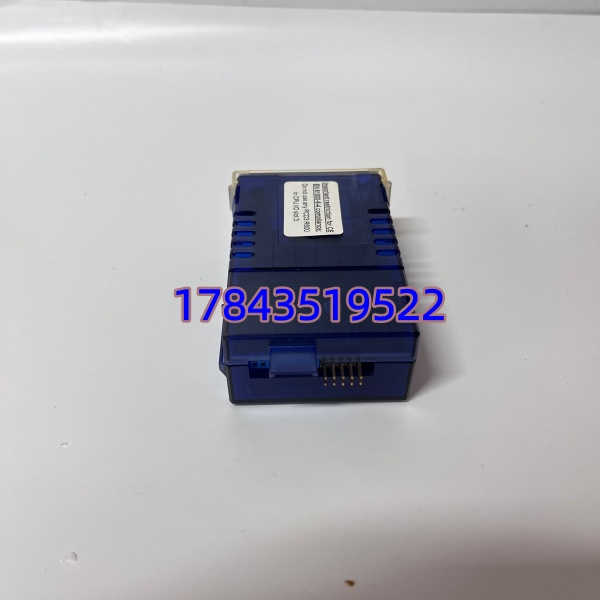

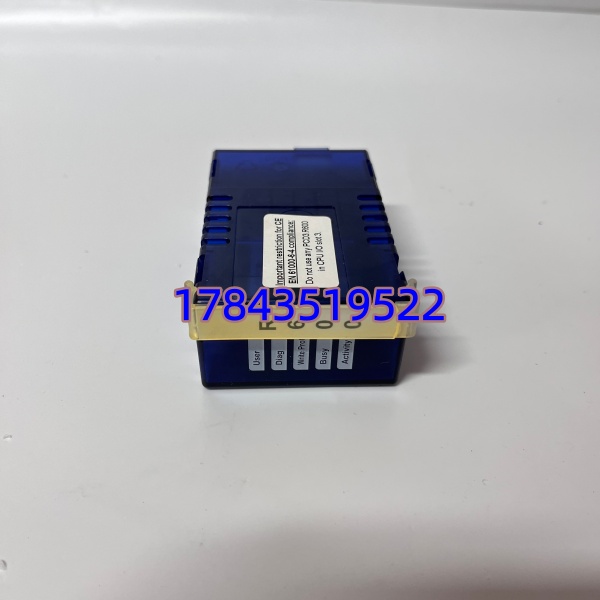

SAIA PCD3.R60X 是 PCD3 控制系统配套的高密度输出模块，单模块集成六十路继电器点位，满足大规模开关设备集中控制需求。
模块采用分组隔离设计，各路输出相互独立，单路故障不会牵连其余回路运行。机械式继电器抗浪涌能力强，适配交流工频负载驱动，模块插拔式结构拆装便捷，直接对接系统背板总线，无需额外布设通讯线路，适配楼宇自控、暖通空调、泵站机组等多点位启停控制场景。
应用场景与行业案例
工程痛点
多设备集中控制项目点位数量庞大，零散小点数模块拼接占用大量机柜空间，线路排布杂乱，后期检修排查难度高，设备启停动作易出现相互干扰。
典型应用场景
- 楼宇自动化控制中央空调风机、水循环泵、通风排烟阀门，集中管理整栋建筑机电启停逻辑。
- 水处理泵站系统驱动进水阀、排水阀、加药机组、格栅机开关动作，完成整套污水流程控制。
- 市政暖通管网区域换热站机组启停、管道截断阀管控，适配大范围分布式站点控制。
- 小型工厂流水线车间输送设备、照明回路、辅助机械开关量联锁控制。
真实案例
一处城市综合楼宇改造项目，原有分散输出模块排布拥挤，线路繁多经常出现点位误动作。更换 PCD3.R60X 高密度模块后，单卡承载全部六十路开关控制，机柜布局规整，回路隔离效果良好。投入使用两年期间，设备启停指令响应稳定，无触点粘连、误触发问题，现场运维工作量大幅减少。
质量检测流程
- 入库验收检测核对原厂编号与出厂单据，查验外壳无磕碰变形，接线端子完好无氧化锈蚀，配件资料齐全完整。
- 上机功能测试接入 SAIA PCD3 主控机架搭建测试环境，逐点触发输出指令，核验每一路继电器吸合断开动作，连续 24 小时通电运行，模块无异常发热报错。
- 电气参数测试使用 500V 摇表检测绝缘阻值，数值符合工业标准；测试触点通断性能，无接触不良、短路缺陷。
- 总线通讯验证检测模块与主控单元数据交互状态，点位信号收发正常，地址识别无错乱。
- 最终质检与包装质检人员核验全部项目并签字，采用防静电袋封装，外层加装缓冲包装，粘贴合格检测标签。
