描述
产品详情

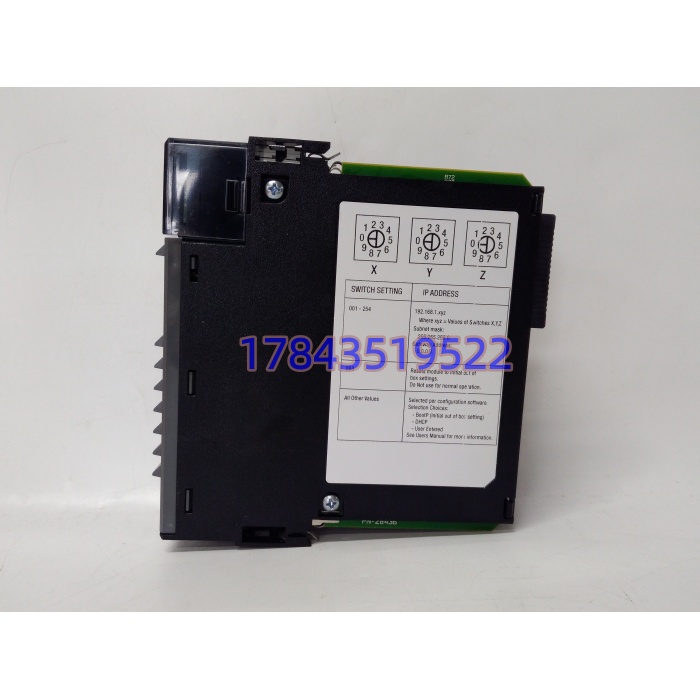

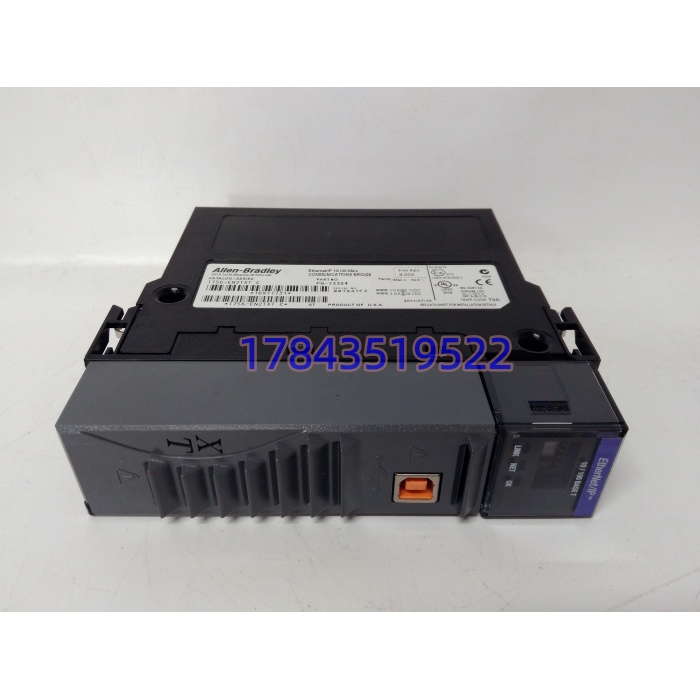

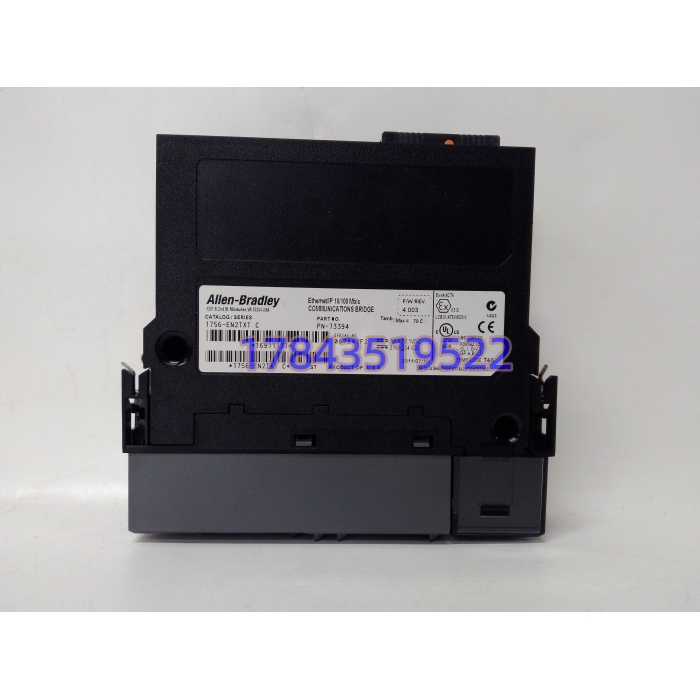

・型号：1756‑EN2TXT・品牌：Rockwell Allen‑Bradley・系列：ControlLogix‑XT 扩展环境 PLC 平台
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 硬件型号 | 1756‑EN2TXT |
| 适配机架 | ControlLogix 1756 标准机架 |
| 网络协议 | EtherNet/IP，TCP/UDP/IP |
| 接口 | 双 RJ45 10/100Mbps 自适应，内置交换机，支持 DLR 环网拓扑 |
| Logix 连接数 | 256 个连接资源 |
| 供电来源 | 1756 机架背板供电 |
| 功耗 | 最大 6.2W |
| 环境等级 | ControlLogix‑XT 宽温抗振动版本（需核对原厂手册） |
| 诊断能力 | 硬件自检，链路、端口状态 LED 指示 |
| 固件要求 | 最低固件版本 11.003（D 系列）Rockwell A… |
| 工作温度 | -20℃ ~ +70℃（XT 宽温，普通 EN2T 为 0‑60℃） |
| 存放温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 防护等级 | IP20，控制柜内部使用 |
| 生命周期 | 原厂停产，无全新原厂订货渠道Rockwell A… |
产品介绍
1756‑EN2TXT 属于 ControlLogix‑XT 系列，和普通版 1756‑EN2TR 硬件本体不一样，做了宽温、抗振动、涂层加固，专门用于户外机柜、矿山、油气等温差大、震动强的现场，双网口带内置交换机，支持设备级环网 DLR，用来接入远程 I/O、变频器、HMI 上位机。
坦白讲，现场很多工程师直接拿普通 1756‑EN2TR 拿来替代，机架插槽可以直接插，固件也能兼容，但是不具备 XT 宽温抗振能力，放到严苛工况，冬夏温差大、设备振动大的场合，后期容易出现随机断网。流通货源主要是库存件和拆机件；网口芯片损坏、背板金手指氧化、固件版本不匹配是高频故障，网口灯亮不等于环网 DLR 功能正常。
应用场景与行业案例
痛点切入：我在现场遇到过，这块模块一旦故障，整套 EtherNet/IP 远程 I/O、变频器全部离线。很多油气、矿山现场机柜冬天低温、夏天高温，普通版本网卡跑不住，只能用 XT 加固型号。MRO 备件如果误用普通版本，短期能跑，季节变化就会随机网络闪断，排查问题非常耗时间。
典型场景
- 油气田现场 PLC 控制系统：户外机柜温差大，选用 XT 宽温抗振硬件，整套系统暂无改造预算。
- 矿山设备控制机架：设备振动强，原装配套 ControlLogix‑XT 系列。
- 风电辅控、压缩机橇装设备：随进口成套橇体原配，现场环境条件恶劣。
- 化工室外工艺单元机柜：昼夜温差大，不允许频繁网络闪断。
真实案例某油气处理厂橇装 PLC 系统 1756‑EN2TXT 出现低温环境下随机断网。库房拿普通 1756‑EN2TR 直接上机，常温测试一切正常；冬季夜间环境降到‑15℃，模块不定期掉线，远程 I/O 闪断。换回拆机 1756‑EN2TXT，核对固件版本，完成 DLR 环网测试，低温下网络保持稳定。事后运维定规矩：XT 系列备件不能用普通商业版模块顶替入库，备件入库必须区分 XT 与普通型号，必要时做低温模拟测试。
