描述
关键技术规格
| 参数项目 | 标准规格 |
|---|---|
| 存储配置 | 标准逻辑内存 4MB；安全逻辑内存 2MB；标配 1GB SD 存储卡 |
| IO 承载能力 | 最大 128000 数字 IO、4000 模拟 IO；IO 内存 0.98MB |
| 安全认证 | TÜV SIL3、PLe Category 4，符合 IEC62061、ISO13849 |
| 本地接口 | 1 路 USB 编程口；前面板数码诊断显示屏 |
| 供电需求 | 24VDC ±10%，典型功耗 2.5W，反接保护、1500V 隔离 |
| 掉电记忆 | 配套 1756‑ESMCAP 储能模块，无需锂电池维持时钟与程序 |
| 通讯协议 | EtherNet/IP、ControlNet、DeviceNet，支持 DLR 环网冗余 |
| 机架适配 | 1756‑A4/A7/A10/A13/A17 标准机架，单槽位占用 |
| 环境参数 | 标准型 0~60℃；防护 IP20；无冷凝湿度 95% |
| 认证资质 | CE、UL、CUL、ATEX、IECEx、船级社认证 |
| 重量尺寸 | 约 0.41kg，标准 1756 单槽模块外形 |
| 固件上限 | 最高支持 Studio5000 V38 版本固件 |
产品深度介绍

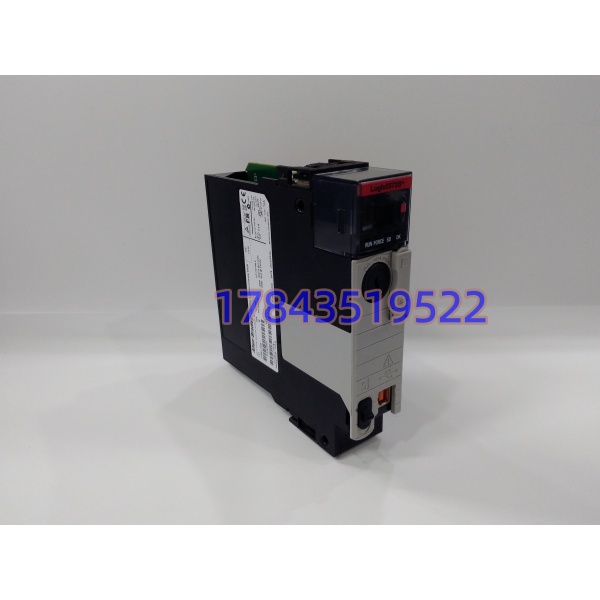

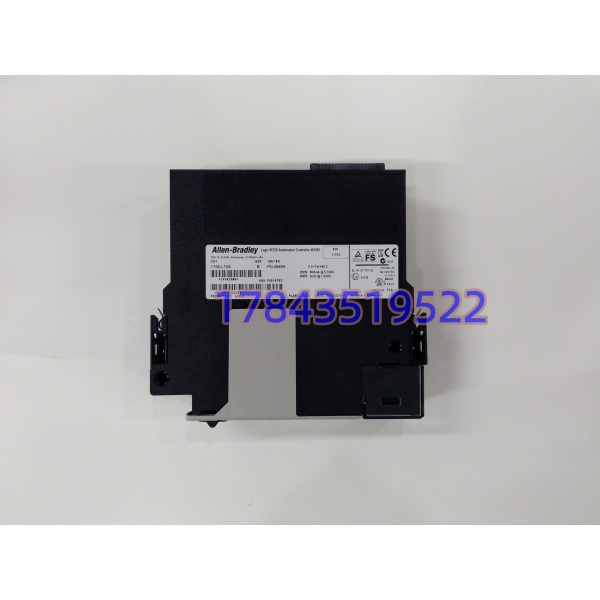

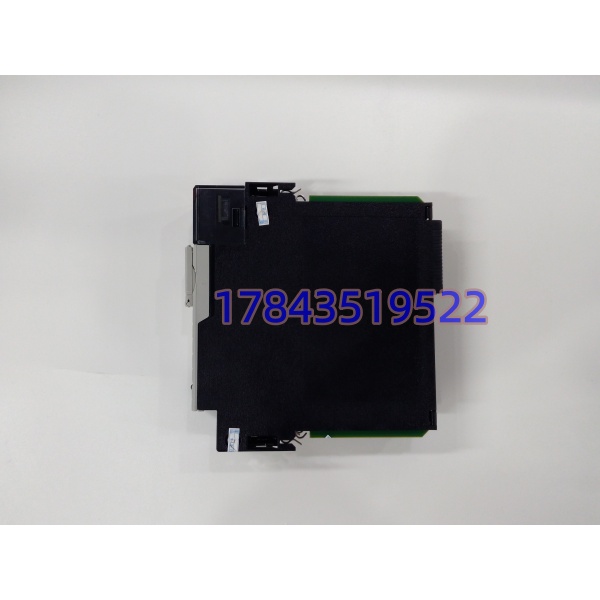

1756-L72S 属于罗克韦尔 GuardLogix 集成安全控制器，搭载双核处理架构，一块 CPU 同步执行普通生产逻辑与安全防护逻辑，不用分开搭建独立安全控制器，简化控制柜布线与程序调试。模块自带独立安全处理内核，安全程序与标准程序硬件隔离，急停、安全门、光栅联锁逻辑不会被普通程序干扰，满足机械、化工设备强制安全规范。兼容全部 1756 系列标准 IO 与安全 IO 模块，支持 CPU 冗余热备切换，产线连续运行场景可降低非计划停机时长。原厂处于成熟供货周期，存量自动化产线维修替换、新项目配套均可稳定采购。
应用场景与行业痛点
工程痛点
多数自动化产线设备安全规范更新后，老旧分离式安全 PLC 硬件停产，整套安全联锁系统无法维护；分开两套控制器编程、调试、运维成本翻倍。普通 ControlLogix CPU 无 SIL 安全认证，不能用于急停、压机、机器人防护等高风险工位，单独采购独立安全控制器会占用更多机架槽位。1756-L72S 一体安全架构，从硬件层面满足安监验收标准。
典型应用场景
- 汽车整车焊装产线：机器人安全门、光栅、压机急停一体化联锁，满足汽车行业机械安全规范
- 包装机械设备：高速裁切、冲压工位安全防护，SIL3 认证通过设备出口欧盟安检
- 冶金轧钢机组：轧辊安全限位、紧急停机回路，高温强干扰环境稳定运行
- 化工小型反应装置：压力、温度安全切断联锁，防爆认证适配车间危险区域
- 物流立体仓储：堆垛机限位、防撞安全逻辑，支持 EtherNet/IP 环网冗余通讯
现场案例
江浙某汽车零部件冲压车间，原有分离式安全 PLC 硬件停产，备件原厂调货周期 45 天，冲压线无法长期停机。现场工程师选用 1756-L72S 替换，在同一机架内完成标准运动控制与光栅、双手按钮安全逻辑整合，原有 1756 IO 模块全部复用，仅 3 天完成程序移植与安监验收。备件现货 3 天送达，停产时长控制在 1 个夜班，单条产线减少百万级产能损失，后续车间新增 3 套同型号控制器做冗余备用。
核心卖点与差异化
- 一体双逻辑内核，一套硬件同时承载生产控制与 SIL3 安全联锁，减少 30% 控制柜硬件数量
- 安全逻辑硬件隔离，普通程序故障不会触发安全回路失效，满足出口设备强制认证
- 支持 CPU 冗余热备，故障切换无停机，连续流程产线 OEE 提升明显
- 全兼容现有 1756 标准 IO、安全 IO、通讯模块，改造无需更换整套机架端子
- 出货完整读写固件、下载测试程序，附带检测记录，避免上机程序不兼容报错
- 储能模块替代锂电池，长期使用无漏液、程序丢失隐患，降低年度维护成本
