描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 | 1756-L61/B（B 版硬件） |
| 用户程序内存 | 2 MB |
| I/O 映射内存 | 478 KB |
| 最大数字 I/O 点数 | 128,000 点 |
| 最大模拟量通道 | 4,000 路 |
| 本地接口 | 1 路 RS232 DF1 编程口 |
| 支持工业总线 | EtherNet/IP、ControlNet、DeviceNet、DH485 |
| 单程序扫描基础周期 | 0.08 ms |
| 背板 5V 耗电 | 1200 mA |
| 24V 辅助耗电 | 14 mA |
| 整机功耗 | 3.5 W |
| 配套电池型号 | 1756-BA2（B 版专用，不可混用 A 版 BA1） |
| 适配机架 | 1756‑A4/A7/A10/A13/A17 标准机架 |
| 工作温度 | 0 ℃ ~ +60 ℃（垂直安装需降额使用） |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 防护等级 | IP20，机柜内安装 |
| 单块重量 | 0.32 kg |
| 固件上限 | 最高支持 V20.018，无法升级 V21 及以上版本 |
产品深度介绍

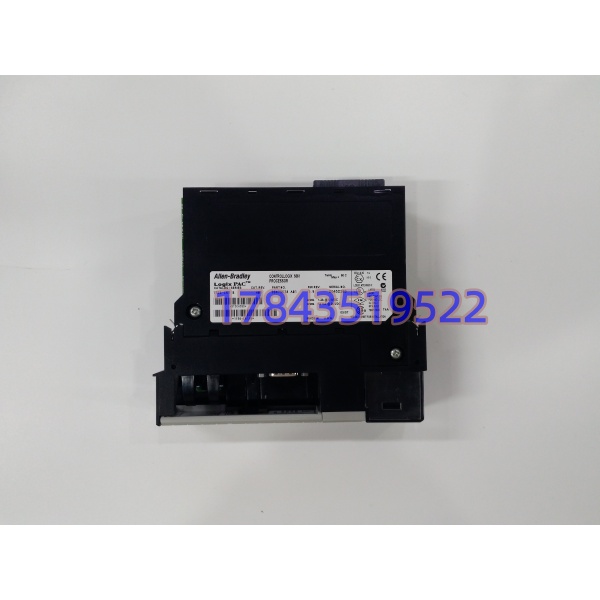

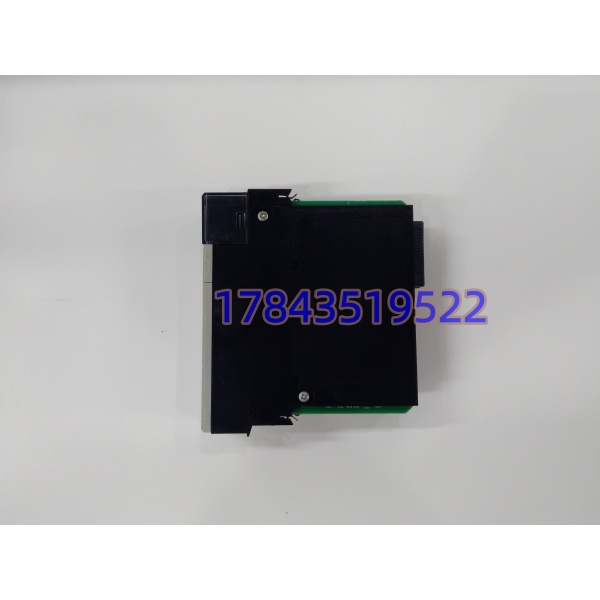

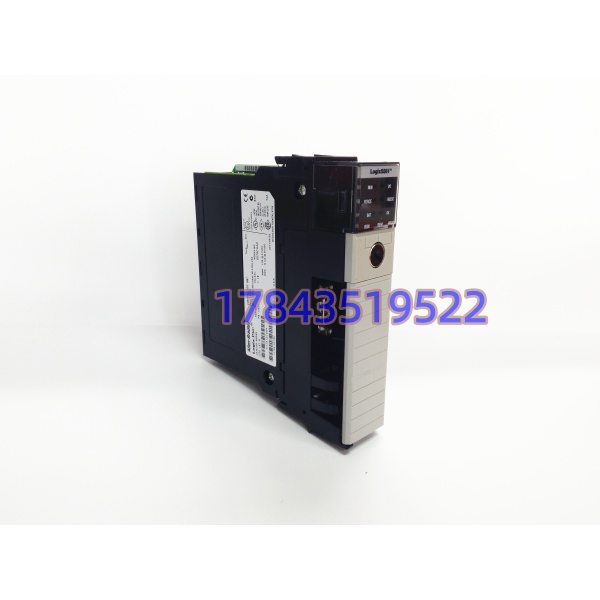

1756-L61/B 是罗克韦尔 ControlLogix 平台经典中型 CPU，搭载 32 位处理器，2MB 程序内存可承载复杂多设备联动逻辑，单机架可扩展大量数字、模拟、运动控制模块，适配中等规模自动化产线。模块自带 RS232 本地调试口，搭配通讯卡可组建多网段分布式控制网络，支持梯形图、结构化文本、功能块等全部主流编程语言。
B 版本相比早期 A 版优化了背板总线通讯稳定性，电池仓结构调整，仅适配 1756-BA2 电池。原厂已停产 9 年，新系统不再推荐选型，存量工厂设备维修、备件替换为主要需求；相比 L60 内存更大、处理速度更快，对比 L62、L63 成本更低，是存量产线性价比最高的替换 CPU。
应用场景与行业痛点
汽车焊装、化工反应釜、电厂辅机这类连续生产产线一旦 CPU 故障，整条产线直接停机，原厂海外调货周期普遍 4–8 周，单日停机损失数万。大量存量老项目仍在用 1756-L61/B，原厂无补货渠道，常备现货备件是规避停产损失的核心手段。
典型应用场景
- 汽车制造 — 焊装工位、整车装配线，多机器人联动逻辑、安全联锁控制
- 石油化工 — 精馏塔、反应釜温度压力闭环，防爆区域分布式 I/O 采集
- 电力电厂 — 锅炉辅机、循环水泵、水处理成套设备监控联锁
- 食品包装 — 灌装、装箱流水线，伺服多轴同步与批次数据记录
- 市政水处理 — 曝气池、加药系统远程 SCADA 数据交互
现场真实案例
山东某汽车零部件厂焊装线 1756-L61/B 主板故障，CPU 持续 Major Fault 报警，现场无备用模块。联系罗克韦尔代理商告知无全新货源，海外拆机调货需 45 天。采购当天调取现货库存，24 小时完成全套仿真测试发出，3 天抵达现场替换，恢复产线运行，避免一周停产造成近百万订单损失。该企业后续一次性储备 2 块同型号 CPU 纳入关键备件库。
核心卖点与差异化
- 兼容全系列 1756 I/O、通讯、运动模块，存量老机架直接插槽替换，无需改动硬件布线
- 支持 32 个任务分区调度，高速运动、安全联锁、数据采集任务独立运行互不干扰
- 出货配套全新原装 1756-BA2 电池，避免旧电池断电丢失程序数据
- 出厂搭载完整仿真老化测试，可提供 RSLogix5000 联机测试视频核验功能
- 统一 12 个月质保，CPU 硬件故障免费复测更换；市面零散拆机件大多仅 3 个月质保
- 现货库存充足，国内主流城市 2–3 天签收，海外调货渠道作为备用货源，降低断供风险
