描述
关键技术规格
| 参数项 | 参数详情 |
|---|---|
| 通道数量 | 8 路单端输入，可切换 4 路差分采集 |
| 支持信号 | ±10.25V、0-10.25V、0-5.125V、0-20.5mA |
| 采集分辨率 | 单极性 16 位，双极性 ±10V 为 15 位 + 符号位 |
| 基础精度 | 满量程 ±0.1% |
| 隔离等级 | 模块背板侧强化绝缘 250V，通道间无隔离 |
| 噪声抑制 | 共模抑制＞100dB（50/60Hz），常态抑制＞80dB |
| 功耗 | 电压模式 1.73 W，电流模式 2.33 W |
| 背板供电 | 5.1V 150 mA，24V 40 mA |
| 配套端子 | 1756-TBCH、1756-TBS6H 36 针可拆卸端子座 |
| 保护功能 | 电压 30V DC 过压保护、电流 8V DC 过载保护、断线检测 |
| 工作温度 | 0 ~ 60 ℃ |
| 原厂质保 | 全新原装 12 个月 |
产品深度介绍

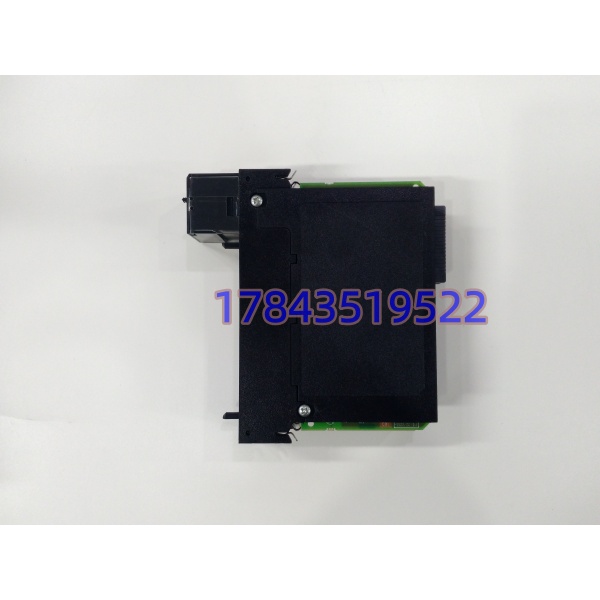

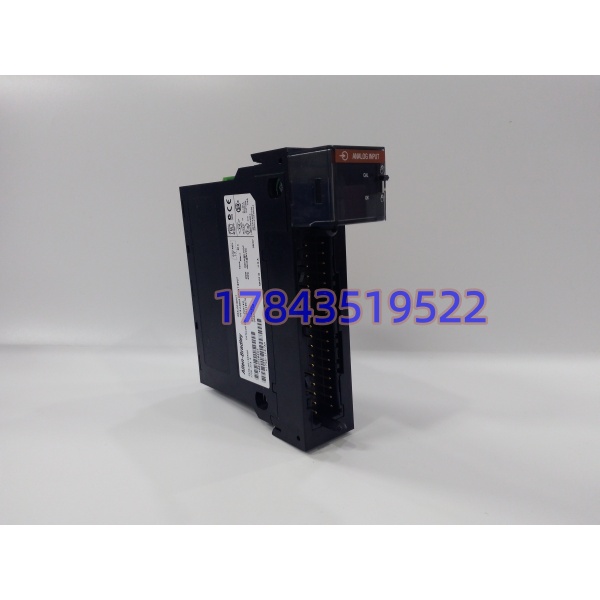

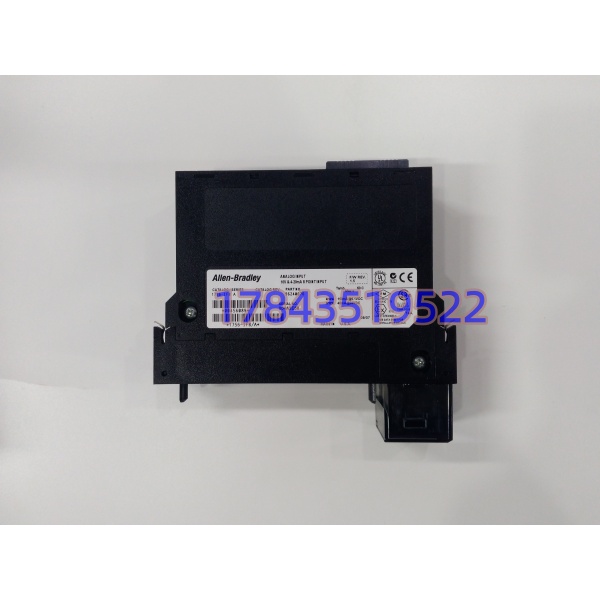

1756-IF8 是罗克韦尔 ControlLogix 平台标准通用模拟量输入模块，适配整套 1756 机架控制器，专门接收现场变送器输出的电流、电压模拟信号。单模块集成 8 路采集通道，单通道可独立配置信号类型，适配压力、流量、液位、温度变送仪表。
模块内置断线诊断逻辑，线路断路后控制器可快速识别告警；硬件搭载多级滤波电路，变频器、接触器密集的产线环境下信号波动更小。原厂持续量产，市面全新现货充足，替换同系列旧卡无需修改机架结构与控制程序。
应用场景与行业痛点
多数流程产线依靠 4-20mA 变送器采集工艺参数，模拟量卡件通道损坏会造成单工位数据丢失，人工巡检、手动记录会增加操作误差；老旧项目早年使用 6 通道模块，点位扩容时需要新增机架，1756-IF8 单块 8 通道可节省机柜安装空间。
典型应用场景：
- 化工生产线 – 反应釜压力、液位采集成套变送仪表统一输出 4-20mA 信号，单台设备多路测点集中接入，适配连续化生产数据监控。
- 水处理厂 – 加药流量、水质浊度监测现场设备分散，长线缆传输易引入干扰，模块自带滤波降低信号跳变。
- 汽车制造流水线 – 液压、气压传感器信号采集车间变频器密集，强电磁环境下稳定采集，减少频繁校准工作量。
- 热力电厂辅控 – 水泵温度、管道压力监测多测点集中布置，8 通道布局减少 IO 模块采购数量，降低机柜成本。
现场案例：某新材料工厂改造项目，原有 1756-IF6 六通道卡件点位不足，计划新增机架扩容。改用 1756-IF8 替换后，单模块多 2 个采集通道，省去一整排机架与配套电源，改造工期缩短 3 天，硬件采购成本下降两成。现场直接插拔替换，程序仅简单修改通道映射，无停机返工。
核心卖点与差异化
- 单模块 8 采集通道，相比 6 通道模块节省机柜安装空间，减少配套端子、背板采购成本
- 全通道断线自动检测，程序可直接读取故障代码，快速定位现场断线点位
- 原厂现役型号，全新原装常规交期 5 天，现货库存 48 小时出库，无停产断供风险
- 出库前全通道模拟信号满载测试，提供通道采集数据记录，上机故障率更低
- 兼容全部 ControlLogix 控制器（L7/L8 系列），程序无需额外编译，直接下载使用
