描述
产品详情

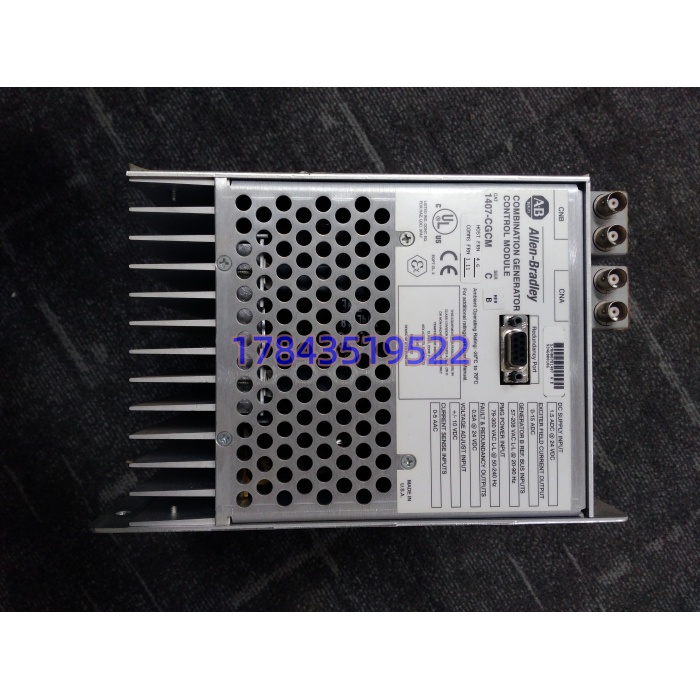

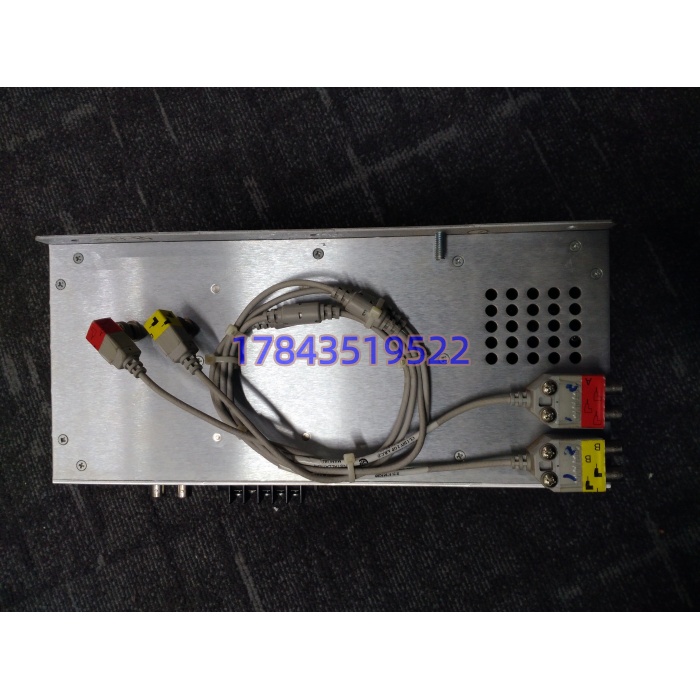

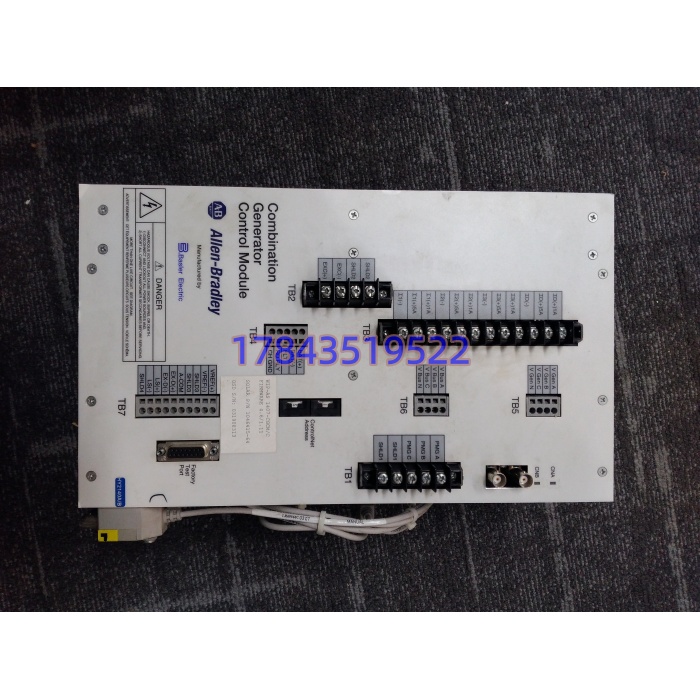

・型号：1407-CGCMC・品牌：罗克韦尔 Allen‑Bradley・系列：1407 CGCM 发电机控制系列
规格参数
| 参数项目 | 具体规格 |
|---|---|
| 产品全称 | Combination Generator Control Module |
| 控制供电 | 18～32VDC，额定 24VDC |
| 励磁输出 | PWM 直流励磁，额定 15A |
| 电压采集 | 单相 / 三相 RMS 电压，耐受最高 40% THD 畸变 |
| 电流采集 | CT 输入 1A / 5A 两种规格可选 |
| 通讯接口 | ControlNet；附带 RS232 本地调试口 |
| 频率区间 | 20Hz～90Hz |
| 安装方式 | DIN 导轨安装 |
| 工作温度 | -20℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5%～95% RH，无凝露 |
| 核心功能 | AVR 调压、同步并网、有功 / 无功均分、过激 / 欠励保护 |
| 并联能力 | 最多支持 16 台机组并联运行 |
| 系统状态 | 原厂正式停产，仅存量备件流通 |
| 认证 | CE、UL（以原厂手册为准） |
产品介绍
1407-CGCMC（行业常简写 1407-CGCM）是罗克韦尔面向发电机组配套的专用综合控制模块，定位励磁系统与上位 ControlLogix PLC 之间的控制单元，替代独立 AVR 实现一体化调压、同步、保护逻辑。模块自带 PWM 励磁功率回路，直接驱动发电机励磁绕组，同时采集电压电流信号完成并网条件判断。
说实话，很多电厂维保人员容易把它当成普通通讯卡件。该模块自带功率驱动回路，不只是信号采集；整套并机系统的无功分配、同步捕捉逻辑全部运行在模块本地，就算上位 PLC 短暂离线，励磁调节基础功能依旧可以维持。目前新机项目基本不再选用，存量火电、自备电厂机组大修需求集中，属于关键路径备件。
应用场景与行业案例
痛点切入我在现场遇到不少自备电厂共性难题：老旧 CGCM 模块功率回路老化，出现电压震荡、并网失败、多机组无功抢负荷；整套机组停机窗口期很短，重新设计励磁系统改造周期长、手续繁琐。模块故障不会直接跳闸，但会持续触发电压越限报警，严重时造成机组无法并网。
典型场景
- 火力自备电厂汽轮发电机组：厂用电发电机励磁控制、母线同步并网，多台机组并联均分无功负荷。
- 油气平台柴油发电机组：孤岛运行 + 并网双模式切换，依靠模块实现故障状态下平稳切机。
- 大型数据中心备用电源系统：多台备用柴油机组同步并列，保障市电丢失后无缝投运。
- 存量罗克韦尔 ControlLogix 电力系统维保：原有 1407-CGCMC 老化失效，同型号原位替换，控制程序无需大规模修改。
真实案例前年处理一家化工自备电厂大修项目，2# 汽轮发电机 1407-CGCMC 励磁输出回路老化，并网后电压持续漂移，两台机组无功分配严重失衡，运行班组只能降负荷运行。项目检修窗口只有 48 小时，如果更换整套励磁系统，需要重新绘制二次回路、调试同步参数，工期完全不够。采购原装 1407-CGCMC 备件断电更换，CT、VT 端子、ControlNet 线路直接复用，导入原有参数组态，上电后一次并网成功，无功分配恢复平衡。坦白讲，电力关键辅控备件，优先同型号替换，技改改造务必放在长期停机大修窗口期实施。
