RELIANCE Y-3023-2-H00AA | Y 系列无刷伺服电机 现货供应

描述

关键技术规格

产品深度介绍

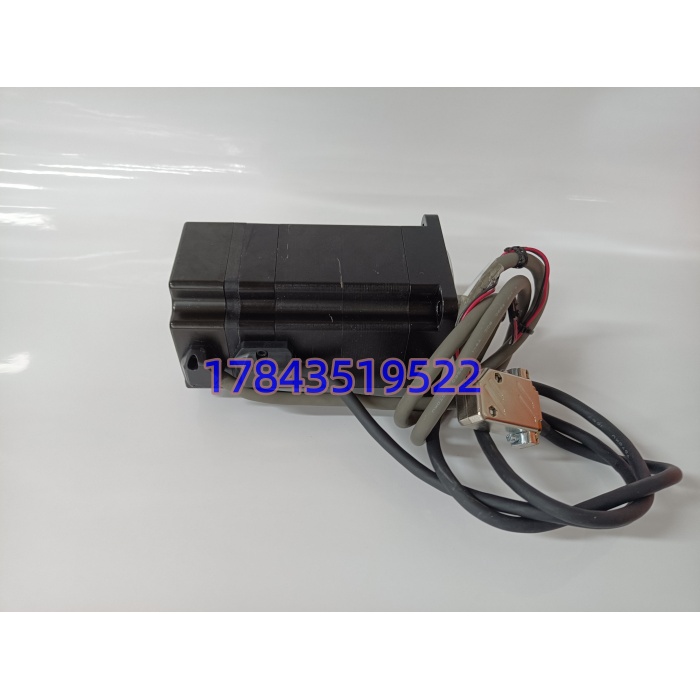

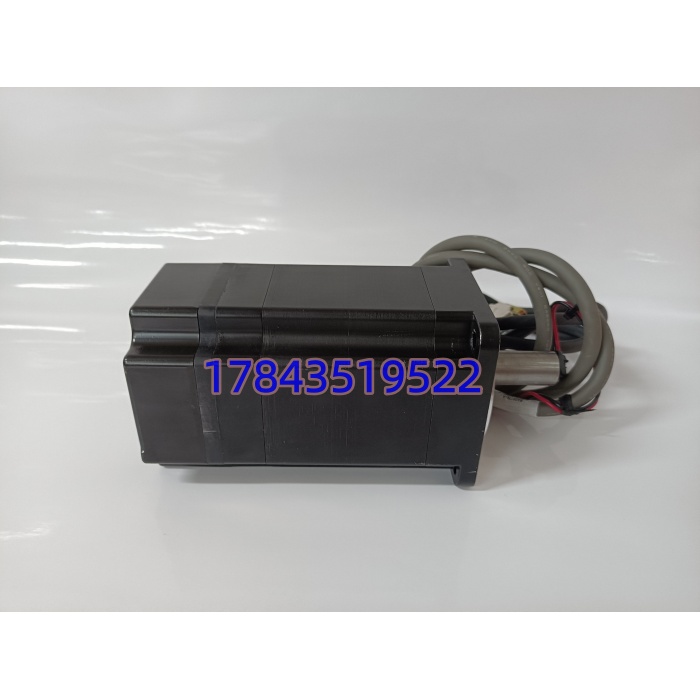

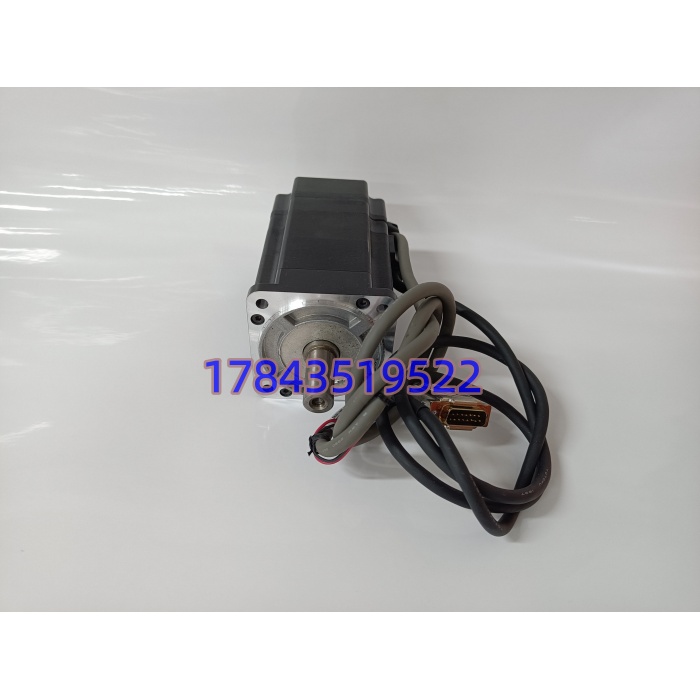

RELIANCE Y-3023-2-H00AA 是罗克韦尔旗下 Y 系列无刷交流伺服电机，专为轻工业精密控制场景设计，在机床、包装、纺织、电子制造设备中广泛应用。电机采用永磁无刷设计，运行噪音低、响应快、扭矩密度高，可实现高速启停与精准定位。

标配 2000 线增量编码器，支持高精度位置反馈；230VAC 三相输入，适配主流工业供电；无制动版本适合水平轴或无需断电保持的场景。该型号已停产，是老旧自动化设备维护替换的核心备件。

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一：

1. 切断驱动器与电机总电源，等待 5 分钟放电
2. 确认设备处于安全停机状态，挂警示牌

工具准备：

• 防静电手环 + 防静电垫
• 扭矩扳手（0.5~2Nm）
• 万用表
• 手机（拍照记录接线与编码器插头）

阶段二：拆卸旧电机（15 分钟）

1. 断开动力线与编码器线：标记线号，拍照留存
2. 松开安装法兰螺栓，水平抽出电机
3. 检查联轴器 / 负载端：清理油污，确认无磨损

阶段三：安装新电机（15 分钟）

1. 静电防护：佩戴手环，从防静电袋取出电机
2. 核对型号：确认 Y-3023-2-H00AA 一致
3. 安装对齐：
   • 电机轴与负载同轴度≤0.1mm
   • 对角均匀拧紧法兰螺栓，扭矩 1.2~1.5Nm
4. 接线复刻：
   • 动力线：U/V/W/PE 对应驱动器输出
   • 编码器线：按插头针脚定义连接，锁紧卡扣

阶段四：上电测试（10 分钟）

1. 上电前检查：
   • 动力线无短路，编码器连接牢固
   • 驱动器参数匹配电机型号（额定电压、转速、编码器线数）
2. 通电试运行：
   • 点动测试：电机运转平稳，无异常噪音、抖动
   • 高速运行：4500RPM 运行 30 分钟，温升正常（≤40K）
3. 定位测试：执行往复定位，确认位置精度符合要求

常见问题解答（FAQ）

Q1：这款电机适配什么驱动器？A：原生适配 Reliance Y 系列驱动器及 Allen‑Bradley 8520 系列伺服驱动器，也可匹配同功率第三方伺服驱动器（需参数匹配编码器与扭矩曲线）。

Q2：电机运行时抖动、噪音大怎么办？A：优先排查 3 点：① 同轴度偏差过大，重新校准；② 编码器插头松动或针脚氧化，清洁后锁紧；③ 驱动器增益参数不匹配，微调速度环 / 位置环增益。

Q3：Y-3023-2-H00AA 和同系列其他型号能互换吗？A：同法兰尺寸（3023）的型号可机械互换，但需核对扭矩、转速、编码器参数，匹配驱动器参数；不同法兰尺寸无法直接互换。

Q4：停产了吗？有替代型号吗？A：已正式停产，原厂替代推荐 Allen‑Bradley MP 系列（如 MPL‑A230P‑MJ72AA），安装尺寸相近，性能更优，需重新匹配驱动器与机械接口。

Q5：质保多久？如何确保是原装正品？A：提供 12 个月质保（自发货日起）。原装正品可提供：

• 原厂序列号（可罗克韦尔官网查询）
• 未拆封防静电袋与出厂标签
• 入库检测报告与空载运行测试视频
