描述
产品深度介绍

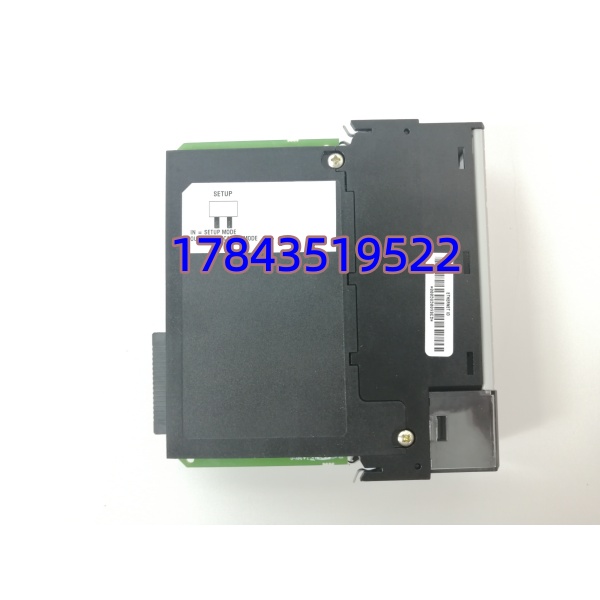

PROSOFT MVI56-MNETR 是专为罗克韦尔 ControlLogix 平台开发的 Modbus TCP 协议转换卡，区别于标准版 MNET，采用精简 I/O 数据块传输机制，大幅降低背板带宽占用，适配 ControlNet 远程机架、冗余双 CPU 机组场景。模块同时支持 Modbus TCP 客户端与服务器双模式运行，可同时采集多台流量计、温控仪表、第三方 PLC 数据，并下发控制指令至现场 Modbus 设备；自带内置网页诊断界面，可远程查看通讯状态、寄存器读写日志，配套 ProSoft Configuration Builder 软件完成指令表、寄存器映射配置。背板与以太网端口带 1500V 隔离电路，抵御现场变频器、大功率电机电磁干扰，是老旧 Logix 系统改造、冗余机组通讯故障抢修常用替换网关备件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 适配机架 | 罗克韦尔 1756 ControlLogix 单槽位机架 |
| 背板供电 | 5V DC，整机功耗 750mA |
| 以太网接口 | 单路 RJ45 10/100M 自适应，自动交叉识别 |
| 隔离等级 | 背板与网口 1500Vrms 电气隔离 |
| 通讯模式 | Modbus TCP 客户端 + 服务器同步运行 |
| 并发连接 | 最多 16 路 Modbus TCP 并发连接 |
| 数据存储 | 最大 5000 个 16 位寄存器映射缓存 |
| 核心优势 | 精简 I/O 数据块，远程机架带宽占用更低 |
| 冗余适配 | 完美兼容 ControlLogix 冗余 CPU、ControlNet 远程机架 |
| 配置方式 | PC 端 PCB 软件 + 板载网页本地 / 远程诊断 |
| 工作温度 | 0 ℃ ~ 60 ℃ |
| 存储温度 | -40 ℃ ~ 85 ℃ |
| 兼容升级型号 | MVI56E-MNETR，硬件机架互通，程序无需大幅修改 |
| 应用场景 | 火电辅控、化工批量反应装置、水处理、油气输送机组 |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装序列号、出厂批次标签，匹配进口入库单据
- 防伪识别：机身激光完整型号编码，无打磨、重喷码、改码痕迹
- 外观检查：PCB 无腐蚀、网口弹片无弯折、焊点无维修补焊、外壳无磕碰
- 附件核对：原厂防静电真空袋、出厂质检贴纸齐全
2. 上机功能测试测试机架搭载 1756-L72 冗余 PLC 仿真系统，配套多台 Modbus TCP 仿真仪表

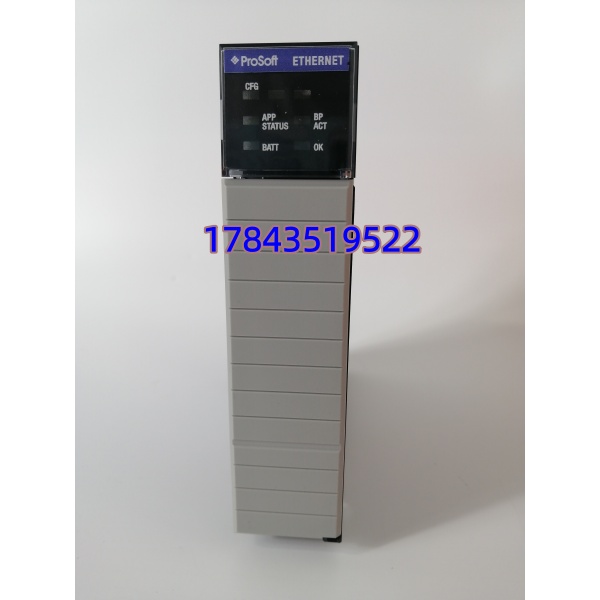

- 通电自检：面板状态 LED 启动逻辑正常，无硬件报错告警
- Modbus 双向通讯测试：客户端读取仪表寄存器、服务器下发控制指令无丢包
- 冗余切换仿真：主 CPU 离线，备用控制器无缝接管全部 Modbus 连接
- 网页诊断测试：电脑接入模块网口，完整读取通讯日志、寄存器状态
- 连续老化：24 小时不间断带电运行，记录模块温升曲线无异常发热
3. 电气参数测试
- 500V 摇表绝缘电阻测试，背板供电回路绝缘＞10 MΩ
- 5V 满载电流实测，整机功耗稳定无波动
- 1500V 隔离耐压冲击测试，验证网口抗现场电磁干扰稳定性
4. 配置固件验证
- 读取模块底层固件版本并存档
- 记录出厂默认 IP、寄存器映射基准参数，提供客户替换对照参考

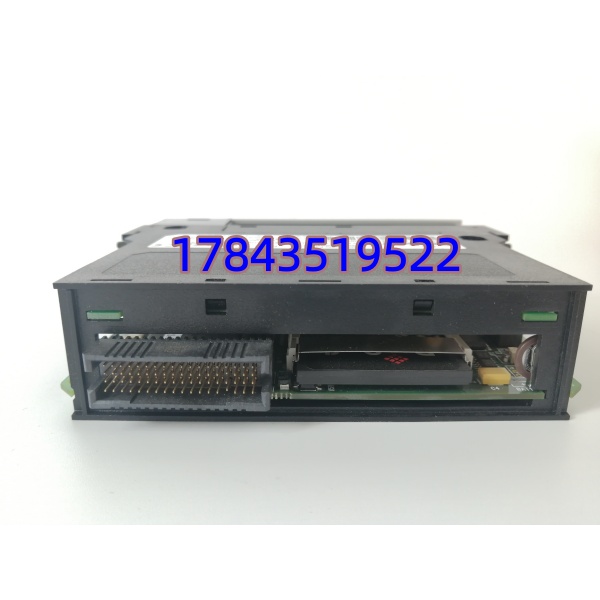

- 拍摄 RJ45 网口、1756 背板金手指布局完整存档
5. 最终质检与包装
- 专职工控质检人员签字出具完整通电检测报告
- 独立防静电真空袋密封封装，隔绝运输静电损伤
- 外层加厚气泡膜、防潮工业纸箱双层加固打包
- 粘贴 QC 合格标签，标注检测日期、模块完整序列号
