描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 输入电压 | 9–36VDC（宽压适配） |
| 输出规格 | 6VDC / 1.2A 固定输出 |
| 转换效率 | 典型 95%，低能耗 |
| 工作温度 | -40°C ~ +85°C（工业宽温） |
| 保护机制 | 过流、过压、过温、短路保护 |
| 绝缘耐压 | 输入 – 输出 1500VAC/1 分钟 |
| MTBF | ≥500,000 小时（军工级可靠性） |
| 尺寸 | 100mm × 70mm × 30mm |
| 重量 | 约 0.8kg |
| 认证 | MIL-STD-461G、MIL-STD-810G、UL |
PM3326B-6-1-2-E 80026-529-01 (
产品深度介绍

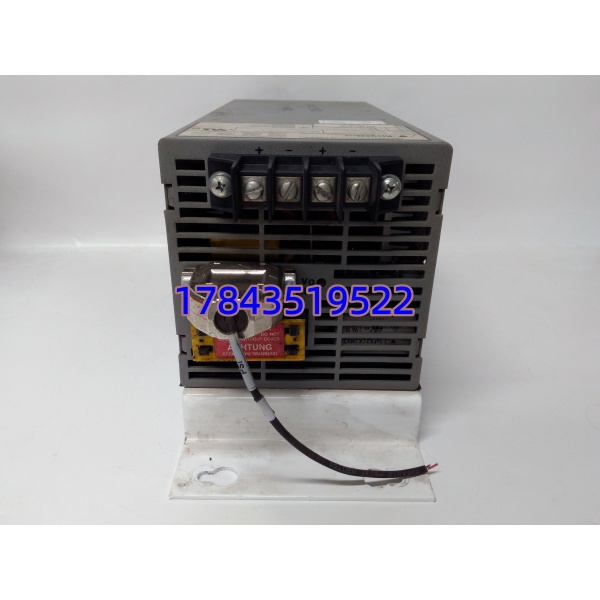

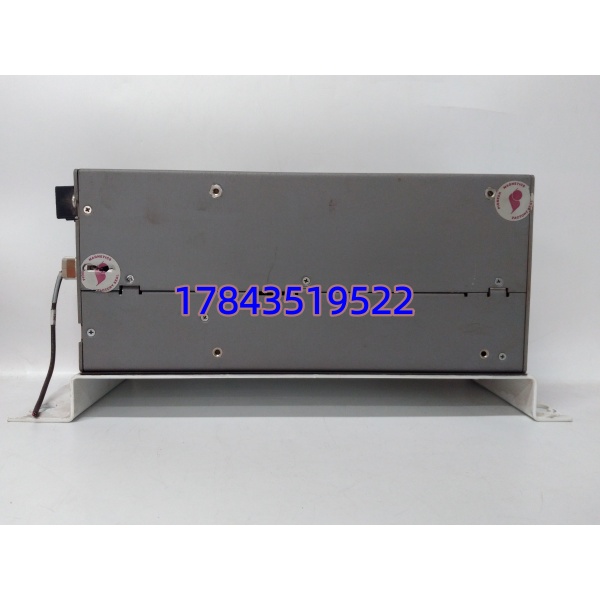

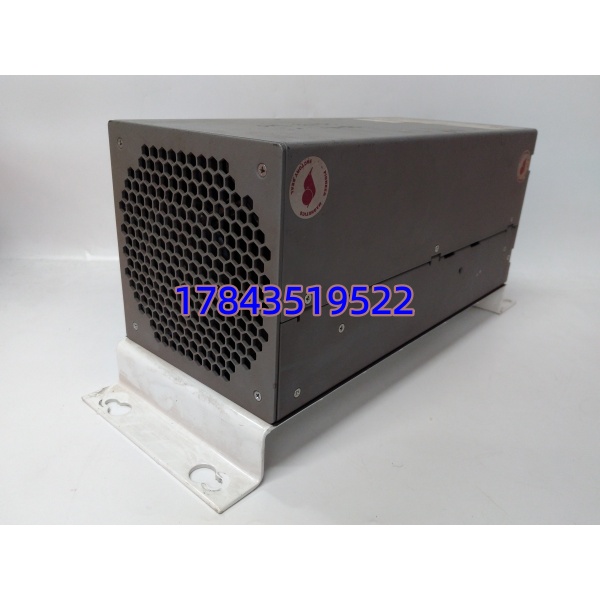

Pioneer Magnetics PM3326B-6-1-2-E 是美国先锋磁性公司推出的军工级高可靠电源模块，零件编号 80026-529-01，属于 PM3326 系列核心型号。专为严苛工业与特种环境设计，可为 PLC、DCS、医疗设备及通信系统提供稳定纯净的直流供电。
该模块采用军用密封工艺与航天级芯片，具备极强的抗振动、抗电磁干扰能力，可在 – 40°C 至 + 85°C 极端温度下长期稳定运行。宽输入电压设计适配全球工业供电，完善的保护电路可在异常工况下保护后端设备，MTBF 超 50 万小时，大幅降低运维成本与停机风险。
PM3326B-6-1-2-E 80026-529-01 (
应用场景与行业案例
工程痛点描述
工业现场电源波动、尖峰干扰及极端温度，易导致普通电源损坏、后端控制设备重启或数据丢失。尤其在石化、军工、医疗等关键行业，电源故障常引发全线停机或安全事故，损失巨大。PM3326B-6-1-2-E 作为军工级电源，能在恶劣工况下持续稳定供电，保障系统连续运行。
典型应用场景
- 工业自动化 – PLC/DCS 系统供电为控制柜内 CPU、I/O 模块提供稳定 6V 电源，抵御电网波动与电磁干扰，避免控制逻辑紊乱。
- 医疗设备 – 精密仪器供电用于超声、监护仪等设备，低纹波、高稳定性保障测量精准，符合医疗设备安全规范。
- 通信基站 – 户外设备供电宽温设计适应户外 – 40°C 至 + 85°C 环境，宽压输入适配太阳能 / 蓄电池供电，保障基站不间断运行。
- 军工 / 航空 – 车载 / 机载设备满足 MIL-STD-810G 振动与冲击要求，抗电磁干扰，在恶劣环境下为电子设备可靠供电。
- 石油化工 – 防爆区控制设备防爆认证配套电源，在高温、高湿、腐蚀性环境中稳定运行，降低防爆区设备故障风险。
真实案例
某军工车载控制系统电源升级2025 年 6 月，某军工单位车载控制系统原电源在低温（-30°C）环境下频繁启动失败，影响野外作业。
我们提供全新原装 PM3326B-6-1-2-E（80026-529-01），到货后完成入库核验、低温通电测试与老化测试。技术团队现场指导替换，匹配车载 9–32V 宽压输入，一次性替换成功。
升级后，系统在 – 40°C 低温环境下启动正常，连续运行 3000 小时无故障。项目负责人反馈：“这款电源的宽温与抗干扰能力，完全满足车载恶劣工况需求，解决了长期以来的低温启动难题。”
PM3326B-6-1-2-E 80026-529-01 (
技术避坑指南
1. 输入电压极性接反
- 问题：正负极接反导致模块烧毁，无法修复。
- 避坑：
- 接线前核对端子标识（VIN+ / VIN-）
- 用万用表测量输入端子电压极性
- 建议串联防反接二极管（10A/100V）
- 案例：某现场工程师接线时未核对极性，通电后模块冒烟，直接损失数千元。
2. 散热不良导致过热保护
- 问题：安装空间狭小、散热风道堵塞，高温下触发过温保护，输出中断。
- 避坑：
- 预留≥20mm 散热空间，保持风道畅通
- 环境温度＞60°C 时，加装散热风扇
- 避免模块紧贴金属柜体安装
- 提醒：该模块满载温升约 25°C，环境温度越高，散热要求越高。
3. 负载电流超标
- 问题：后端设备总电流超 1.2A，模块长期过载，寿命缩短或烧毁。
- 避坑：
- 计算后端设备总电流，预留≥20% 余量
- 多设备供电时，避免同时启动冲击电流
- 过载时更换更大功率电源或分流负载
- 数据：PM3326B-6-1-2-E 最大持续输出 1.2A，峰值 1.5A（≤10 秒）。
