描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 输入电压 | 100–240VAC，47–63Hz，单相 |
| 输出电压 | 56VDC（单路） |
| 输出电流 | 26.8A（最大） |
| 输出功率 | 1500.8W |
| 效率 | 高达 90% |
| 工作温度 | -40°C 至 +85°C |
| 存储温度 | -40°C 至 +105°C |
| 保护功能 | 过压、过流、短路、过温、反极性保护 |

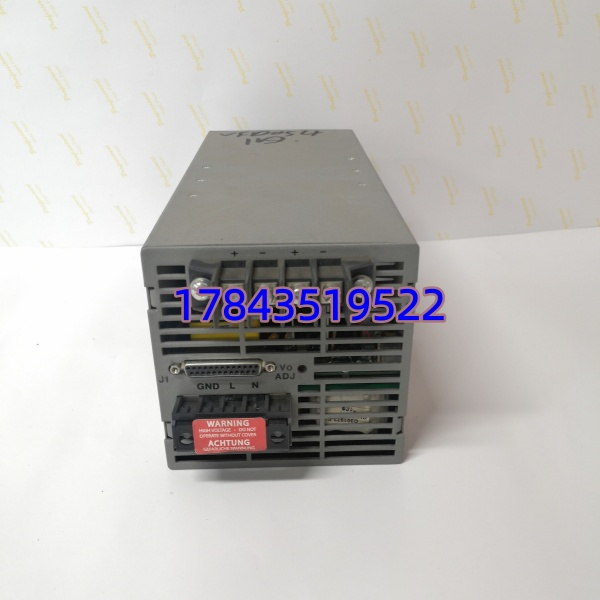

| 接口 | 输入：L/N/PE 端子；输出：+/- 端子；控制：ON/OFF 端子 |
| 指示灯 | 电源 OK、输出电压状态指示灯 |
| 尺寸（宽 × 高 × 深） | 275×130×60mm |
| 重量 | 约 3.5kg（10lbs） |
| 认证 | CE、UL、RoHS |
产品深度介绍

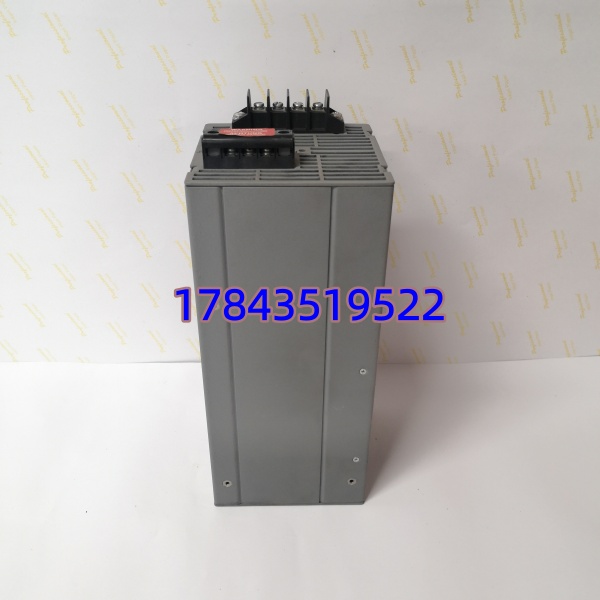

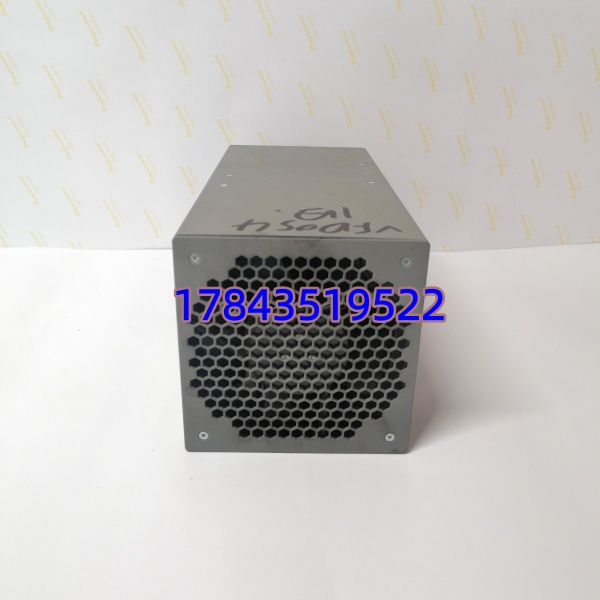

PIONEER MAGNETICS PM3398B-6-1-3-E（80026-172-24）是专为严苛工业环境设计的高功率 AC/DC 开关电源，主打 56VDC 大功率输出与宽温稳定性，适配工业控制、电力及自动化设备的高功耗需求。
采用主动式 PFC 与软开关技术，效率达 90%，减少能耗与发热；内置多重保护电路，可承受短路、过载、过压等异常工况，避免负载损坏。全金属外壳 + 强散热风扇设计，支持 – 40°C 至 + 85°C 宽温运行，粉尘、振动环境下仍能长期稳定工作，适配控制柜、户外机柜等场景。
应用场景与行业案例
工程痛点
大型工业设备（如大功率 PLC、伺服驱动器、DCS 系统）常需 48–56VDC 高电压、大电流供电，普通电源功率不足、温宽不够，易因过热或波动导致系统停机，影响连续生产。
典型应用场景
- 工业自动化 — 大功率控制系统供电为 ControlLogix、S7-400 等高端 PLC 机架 + 多 I/O 模块集中供电，56VDC/1500W 满足满配功耗，冗余配置提升系统可靠性。
- 电力行业 — 变电站 / 电网监控设备适配高压柜监控、继电保护装置电源，宽温设计耐受户外 – 30°C 至 + 70°C 温差，过压保护防止电网波动损坏设备。
- 冶金 / 化工 — 现场仪表与执行机构为高温、高粉尘环境下的调节阀、流量计、分析仪表供电，56VDC 长距离传输压降小，减少中间转换环节。
- 轨道交通 — 车载 / 站台控制系统适配列车控制、站台信号设备，宽输入电压（100–240VAC）适配不同区域供电，抗振动设计满足车载工况。
真实案例
某大型钢铁厂升级高炉 DCS 系统，原 24V 电源带载不足，多模块同时启动时电压跌落，频繁触发系统重启，影响高炉连续运行。
更换 PM3398B-6-1-3-E（56VDC/1500W）后，单电源满足全套 DCS+I/O 模块供电，电压稳定无波动，-10°C 至 + 60°C 环境下连续运行 18 个月无故障，彻底解决供电不稳问题，保障高炉连续生产。
