产品深度介绍
菲尼克斯 QUINT‑PS‑100‑240AC/24DC/40 是工业级大功率导轨电源，专为自动化控制柜、PLC 系统、伺服驱动、仪表与通信设备提供稳定 24VDC/40A 供电。
采用宽电压输入（85–264VAC），全球电网通用；内置 POWER BOOST 动力增强，可短时输出 26A，轻松启动电机、继电器等高冲击负载。支持冗余并联、均流同步，提高系统可靠性；具备过压、过流、短路、过热保护，DC‑OK 继电器干接点，支持远程监控报警。
金属外壳、宽温设计（‑25°C ~ +70°C），EMC 工业级抗干扰，适合严苛工况长期连续运行。

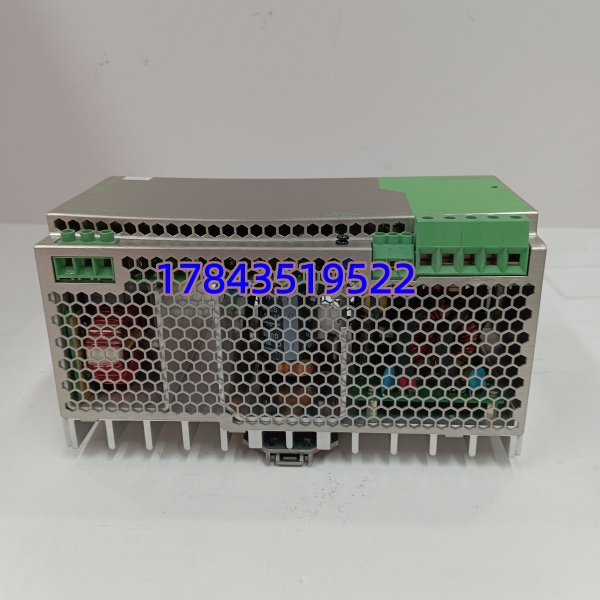

PHOENIX CONTACT QUINT-PS-100-240AC-24DC140
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | QUINT‑PS‑100‑240AC/24DC/40（24DC140） |
| 订货号 | 2938879 |
| 输入电压 | 85–264VAC（单相） / 90–350VDC |
| 输入频率 | 45–65Hz |
| 输出电压 | 24VDC（可调 22.5–28.5V） |
| 额定输出电流 | 40A（≤60°C） |
| POWER BOOST | 26A 峰值（冲击负载） |
| 效率 | >93% |
| 保护功能 | 过压、过流、短路、过热、反接保护 |
| 并联冗余 | 支持（自动均流） |
| 远程信号 | DC‑OK 干接点继电器（24V/40mA） |
| 工作温度 | ‑25°C ~ +70°C（60°C 以上降容） |
| 安装方式 | 标准 35mm DIN 导轨 |
| 尺寸（宽 × 高 × 深） | 约 130 × 125 × 110 mm |
| 重量 | 约 3.5 kg |
| 认证 | CE、UL、cUL、TÜV、RoHS |

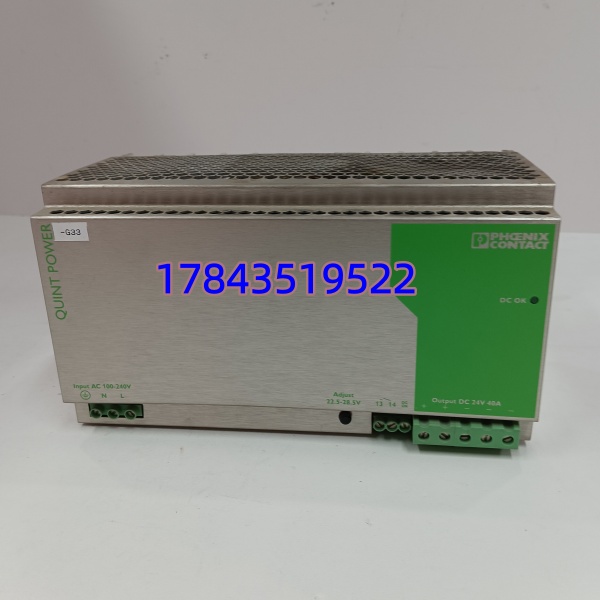

PHOENIX CONTACT QUINT-PS-100-240AC-24DC140
质检质控流程
- 入库核验：原厂标签、型号、序列号核对；外壳无变形、端子无氧化
- 通电老化：满载 24 小时运行，监测电压、温度、纹波稳定
- 保护测试：过压、短路、过热保护动作正常，无损坏
- 信号校验：DC‑OK 继电器通断准确，远程监控正常
- 包装出库：原厂防静电袋 + 气泡膜 + 纸箱，贴 QC 合格标签
工控替换避坑要点
- 功率余量不足负载接近 40A 长期运行，高温降容、过热保护、频繁停机。建议留 20% 余量，32A 长期负载更稳妥。
- 不做冗余并联单电源故障导致全线停机，损失巨大。关键系统两台并联冗余，自动均流，一台坏了不影响运行。
- 地线未接或虚接PE 不接地或接触不良，EMI 干扰大、PLC 误动作、通讯丢包。必须可靠接地，接地电阻 < 4Ω。
- 输出线径过小 / 过长细线或长线导致压降大、末端电压低、电机无力、继电器抖动。40A 建议 ≥6mm²，长距离加粗线径。
- 混用劣质端子端子劣质或未拧紧，接触电阻大、发热起火、烧电源端子。必须用菲尼克斯或品牌端子，扭矩达标。

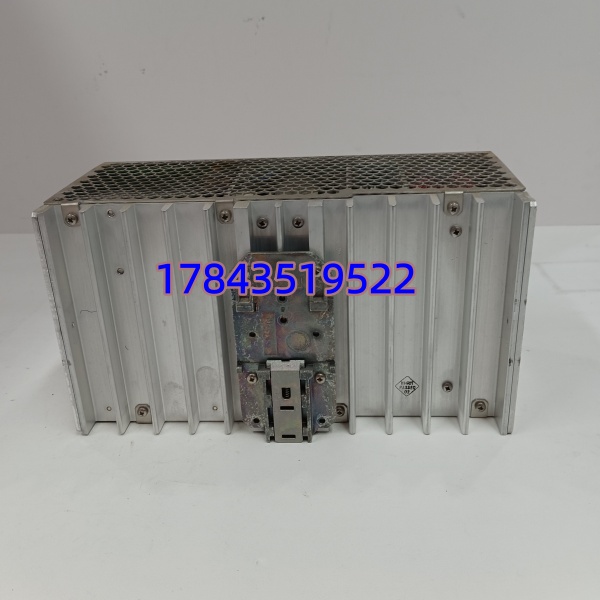

PHOENIX CONTACT QUINT-PS-100-240AC-24DC140
常见问题解答
Q1：和 QUINT‑PS‑100‑240AC/24DC/20 有什么区别？
A：电流不同：/20 是20A，/40 是40A，体积更大、功率翻倍；/40 支持更高冲击负载（26A BOOST），适合大功率控制柜、多伺服系统。
Q2：可以和其他品牌电源并联吗？
A：不建议。不同品牌输出特性、均流算法不同，容易环流、烧电源；同型号同批次并联最稳。
Q3：质保多久？坏了怎么处理？
A：全新原装 12 个月质保（非人为损坏）。质保范围：硬件故障、出厂缺陷；不含：过流烧毁、进水、私自拆解、环境超温。售后：拍照 / 视频→远程诊断→确认故障后换新。
Q4：交期多久？有现货吗？
A：现货库存，1–3 天发货；原厂订货交期 8–12 周。支持加急，优先安排发货。
Q5：DC‑OK 信号怎么用？
A：13/14 是干接点：输出正常时闭合，故障（过压 / 欠压 / 过热 / 短路）时断开；可接 PLC 或报警灯，远程监控电源状态，提前预警故障。
